W warsztacie odczyt średnicy decyduje o tym, czy element pasuje od razu, czy trafia do poprawki. Ten tekst wyjaśnia, co oznacza znak średnicy na rysunku technicznym, jak czytać typowe zapisy z liczbą i tolerancją oraz kiedy łatwo pomylić go z promieniem albo oznaczeniem gwintu.
Najkrótsza droga do poprawnego odczytu średnicy
- Symbol średnicy oznacza pełny wymiar koła, otworu, wałka lub rury, a nie promień.
- Potocznie wiele osób mówi na niego fi, ale w dokumentacji liczy się poprawny znak i kontekst zapisu.
- ⌀10 zwykle oznacza 10 mm, jeśli rysunek nie wskazuje innej jednostki.
- Zapisy typu ⌀25 H7 lub 4x ⌀6 niosą więcej informacji niż sama liczba.
- Najwięcej pomyłek bierze się z mylenia średnicy z R, z gwintem M i z rurami o średnicy nominalnej DN.

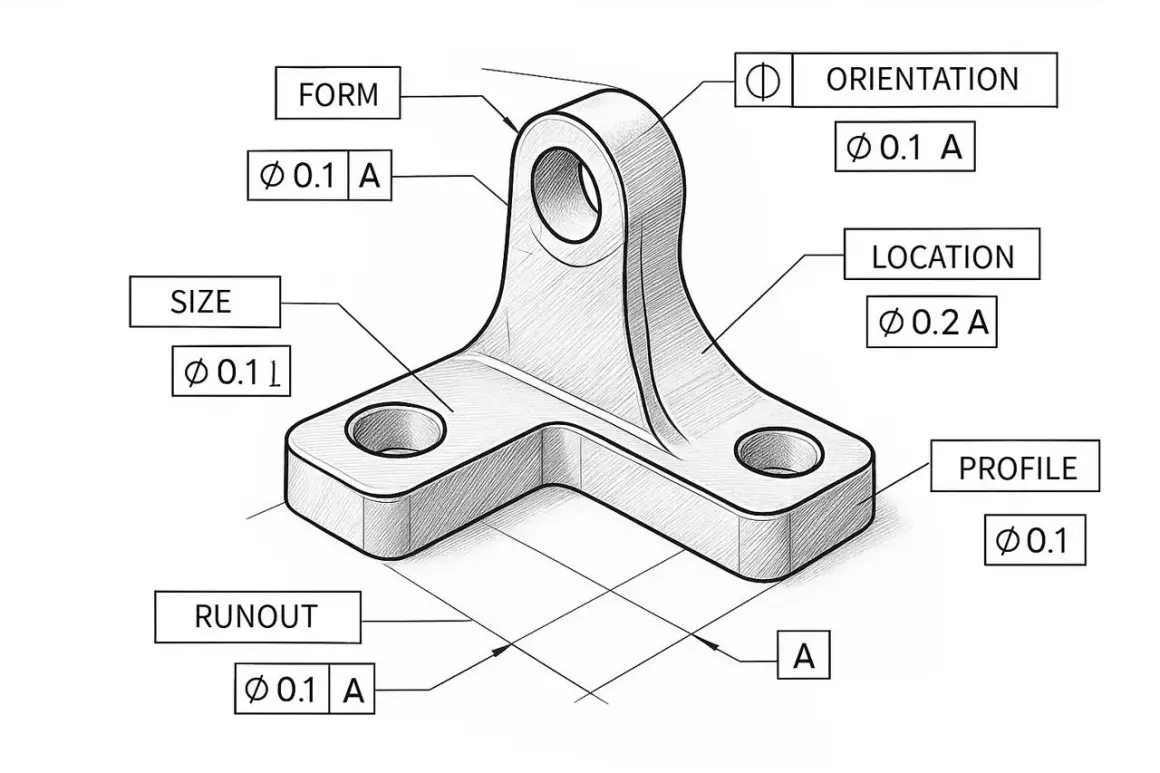

Co oznacza znak średnicy w rysunku technicznym
To jeden z podstawowych znaków wymiarowych w warsztacie. W praktyce mówi on: „odczytaj pełną średnicę tego elementu”, niezależnie od tego, czy chodzi o otwór, wałek, tuleję, czy rurę. Sam znak nie podaje jeszcze materiału, tolerancji ani rodzaju obróbki, ale od razu ustawia właściwy kierunek interpretacji.
W zapisie technicznym spotkasz kilka podobnych wariantów graficznych: ⌀, Ø albo ϕ. Na hali i w rozmowie większość osób mówi po prostu „fi”, bo tak najkrócej nazywa się ten znak. Ja patrzę na niego nie jak na literę, tylko jak na sygnał: „tu zaczyna się wymiar średnicy”.
To ważne rozróżnienie, bo ten sam element na rysunku może być opisany inaczej w zależności od funkcji. Otwór pod śrubę, wałek do łożyska i rura instalacyjna mogą mieć ten sam symbol, ale już inne znaczenie technologiczne. Gdy rozumiesz sam znak, łatwiej później czytać cały zapis z liczbą, tolerancją i dodatkowymi uwagami.
Gdy już wiesz, co oznacza sam znak, najwięcej błędów pojawia się przy odczycie całego zapisu liczbowego.
Jak czytać typowe zapisy z tym symbolem
W praktyce nie wystarczy zauważyć samego znaku. Trzeba jeszcze odczytać liczbę, sprawdzić jednostkę i zobaczyć, czy do wymiaru nie dopisano tolerancji albo liczby sztuk. Poniższe przykłady pokazują, jak czytam takie zapisy w warsztacie.
| Zapis | Jak to czytać | Co to znaczy w praktyce |
|---|---|---|
| ⌀8,5 | Średnica 8,5 mm | Typowy wymiar otworu, trzpienia albo małego wałka |
| 4x ⌀6 | Cztery otwory o średnicy 6 mm | Ważne przy wierceniu seryjnym i rozmieszczeniu otworów |
| ⌀25 H7 | Średnica 25 mm w klasie tolerancji H7 | Wymiar pod pasowanie, a nie zwykły otwór „na oko” |
| ⌀12,0 | Średnica 12 mm | Zapis precyzyjny, bez zaokrąglania do pełnych milimetrów |
| R10 | Promień 10 mm | To nie jest średnica, tylko wymiar od środka do łuku |
| M12 | Gwint metryczny M12 | To oznaczenie gwintu, nie prosty wymiar otworu 12 mm |
Jeśli obok wymiaru nie ma osobnej informacji o jednostce, w wielu rysunkach warsztatowych przyjmuje się milimetry, ale dokumentacja powinna być spójna w całym projekcie. Dla mnie najważniejsze jest to, żeby zapis był kompletny: liczba, symbol, ewentualna tolerancja i kontekst elementu.
Literowy znak pasowania, taki jak H7 albo h6, też nie jest ozdobą. Mówi, jak ciasno element ma współpracować z drugim, więc bez niego sam wymiar bywa zbyt ogólny. To prowadzi prosto do kolejnego problemu, czyli mylenia średnicy z promieniem albo gwintem.
Promień, gwint i średnica to nie to samo
Tu powstaje najwięcej kosztownych nieporozumień. R oznacza promień, czyli odcinek od środka do łuku lub okręgu, a znak średnicy opisuje wymiar „przez cały środek”. Różnica jest prosta w teorii, ale w praktyce potrafi zepsuć detal już przy pierwszym ustawieniu narzędzia.
| Oznaczenie | Co znaczy | Najczęstsza pomyłka |
|---|---|---|
| ⌀12 | Średnica 12 mm | Odczytanie tego jako promienia |
| R12 | Promień 12 mm | Traktowanie go jak średnicy |
| M12 | Gwint metryczny M12 | Wiercenie otworu 12 mm bez sprawdzenia przygotowania pod gwint |
| ⌀6,8 | Średnica otworu 6,8 mm | Użycie tej wartości jako gotowego gwintu |
W przypadku gwintów trzeba być szczególnie ostrożnym. M12 nie oznacza otworu 12 mm, tylko rozmiar gwintu, a średnica wiertła przygotowującego otwór zależy od skoku gwintu i zastosowanego systemu. Jeśli pomylisz te oznaczenia, detal zwykle nie nadaje się do montażu bez poprawki.
Ja w takich sytuacjach zawsze sprawdzam, czy zapis dotyczy pełnego okręgu, łuku, czy połączenia gwintowanego. Gdy ta różnica jest jasna, łatwiej czytać też bardziej złożone dokumentacje, na przykład przy częściach maszyn i elementach obrotowych.
W rurach i instalacjach dochodzi jeszcze jeden poziom nieporozumień, bo tam sam symbol nie zawsze mówi całą prawdę.
Dlaczego w rurach i hydraulice sam wymiar nie wystarcza
Przy instalacjach trzeba uważać na średnicę nominalną, skróty handlowe i system połączeń. Dwie rury mogą wyglądać podobnie na papierze, ale w praktyce różnić się średnicą zewnętrzną, wewnętrzną albo sposobem łączenia. Właśnie dlatego w hydraulice i montażu warto czytać nie tylko sam zapis liczbowy, lecz także cały opis elementu.
| Oznaczenie | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| DN | Średnica nominalna | Nie musi odpowiadać rzeczywistemu wymiarowi w milimetrach |
| G 1/2, G 3/4 | Gwint rurowy | To informacja o połączeniu, a nie prosty wymiar średnicy |
| ⌀ | Rzeczywista średnica elementu | Pomaga przy doborze otworu, tulei albo końcówki |
W praktyce ja zawsze sprawdzam kartę produktu albo tabelę producenta, zanim uznam, że zapis jest jednoznaczny. To szczególnie ważne przy rurach stalowych, tworzywach i złączkach, gdzie nominalny rozmiar bywa tylko umownym punktem odniesienia. Jeden skrót potrafi prowadzić do zupełnie innego elementu niż ten, który ktoś miał na myśli.
Kiedy zapis trafia już do rysunku lub zamówienia, warto dopracować go tak, żeby odbiorca nie musiał niczego zgadywać.
Jak zapisywać średnicę, żeby uniknąć poprawek
Najlepszy zapis to taki, który da się odczytać bez telefonów zwrotnych i doprecyzowań. W warsztacie pomaga mi kilka prostych zasad:
- używaj znaku średnicy, a nie samego skrótu „fi”, jeśli dokument ma trafić do produkcji albo montażu,
- dopisuj jednostkę, gdy istnieje choć cień ryzyka nieporozumienia,
- dodawaj tolerancję, jeśli wymiar wpływa na pasowanie,
- oznaczaj liczbę identycznych otworów, na przykład 4x ⌀6,
- przy otworach nieprzelotowych podawaj głębokość, a nie tylko średnicę,
- przy gwintach zapisuj pełne oznaczenie, jeśli liczy się skok lub klasa dokładności.
Dobre przykłady to na przykład ⌀8 H7 dla otworu o określonej tolerancji albo 6x ⌀5 przelot dla serii jednakowych otworów. Taki zapis nie pozostawia miejsca na domysły, a w praktyce oszczędza czas zarówno tokarzowi, jak i osobie, która będzie to później montować.
Jeśli wymiar pojawia się w krótkiej wiadomości albo notatce roboczej, lepiej napisać „średnica 12 mm” niż liczyć na to, że każdy od razu odczyta potoczne fi. W dokumentacji technicznej precyzja wygrywa z przyzwyczajeniem.
Na koniec zostaje krótka kontrola, którą robię zawsze przed oddaniem detalu do wiercenia, toczenia albo montażu.
Zanim oddasz detal do obróbki, sprawdź te rzeczy
- czy zapis dotyczy otworu, wałka, rury czy tylko szkicu pomocniczego,
- czy wymiar jest podany w milimetrach, czy dokument używa innej jednostki,
- czy obok średnicy jest tolerancja, pasowanie albo klasa dokładności,
- czy nie chodzi przypadkiem o promień zamiast średnicy,
- czy element nie jest opisany przez średnicę nominalną, a nie rzeczywistą,
- czy zapis jest czytelny także dla osoby, która nie zna kontekstu projektu.
Jeśli te punkty się zgadzają, znak średnicy przestaje być zagadką, a staje się zwykłą, użyteczną informacją warsztatową. Właśnie tak powinien działać dobry zapis techniczny: ma prowadzić do poprawnego wykonania części, a nie zostawiać miejsce na zgadywanie.
