Zawór sterujący podciśnieniem turbiny w Fordzie Focusie 1.6 TDCi odpowiada za to, czy turbo reaguje płynnie, czy zaczyna działać nerwowo i tracić skuteczność. W tym artykule pokazuję, gdzie go szukać w Mk2 i Mk3, jak wygląda, po czym poznać jego usterkę i co sprawdzić, zanim kupisz nową część. To jeden z tych elementów, które łatwo pominąć, a potrafią dać objawy bardzo podobne do awarii samej turbosprężarki.
Najkrótsza droga do właściwego zaworu
- W Focusie 1.6 TDCi zawór jest zwykle schowany z tyłu silnika, nisko, często dostępny najlepiej od dołu po zdjęciu osłony pod silnikiem.
- Najczęściej rozpoznasz go po 2-pinowej wtyczce i trzech cienkich przewodach podciśnienia.
- To elektrozawór, który dawkuje podciśnienie do siłownika turbiny, a nie sama turbina ani pompa vacuum.
- Typowe objawy usterki to spadek mocy, muł przy przyspieszaniu, tryb awaryjny i błędy związane z doładowaniem.
- Zanim wymienisz część, sprawdź szczelność wężyków, pracę siłownika turbiny i wydajność pompy podciśnienia.
- W praktyce najwięcej pomyłek wynika nie z samego zaworu, tylko z mylenia go z podobnym elementem od EGR albo z ignorowania pękniętych przewodów.

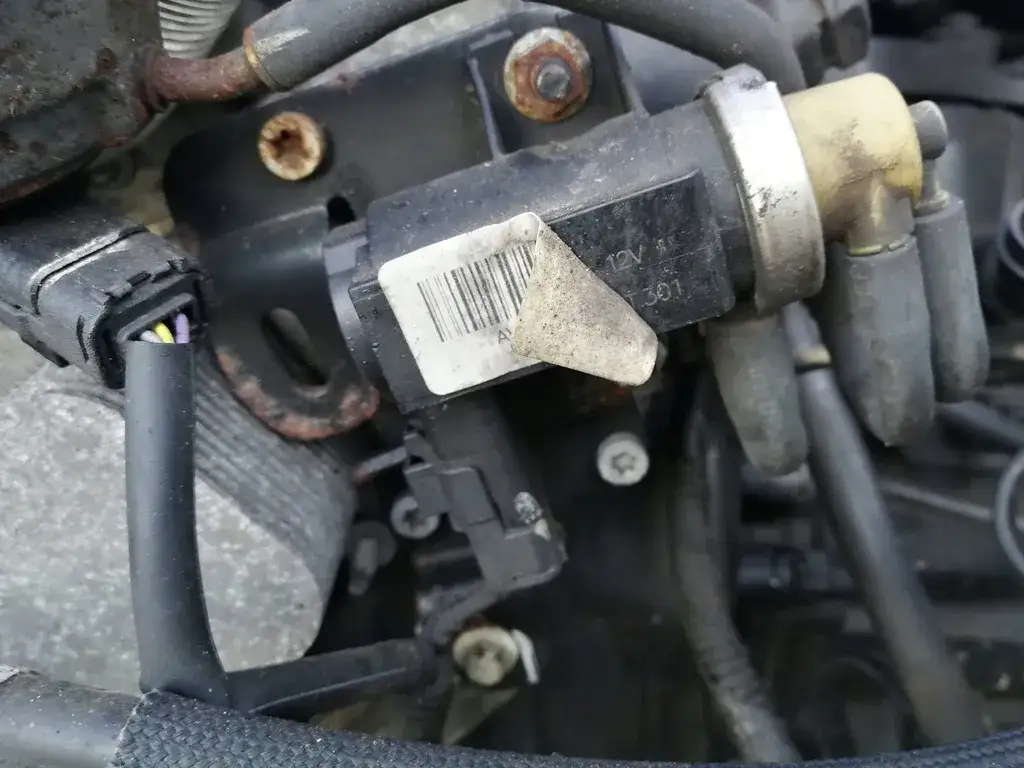

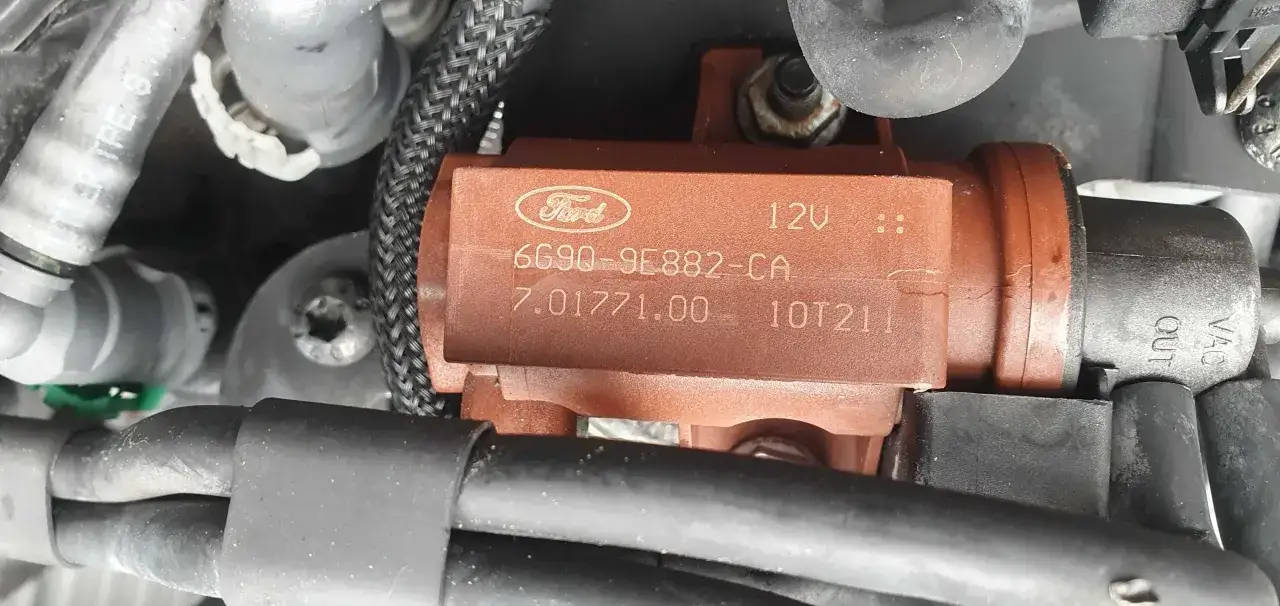

Gdzie szukać tego zaworu w Focusie 1.6 TDCi
Jeśli mam wskazać jedno miejsce, od którego zaczynam, to jest to tył silnika, nisko nad skrzynią biegów lub nad belką pomocniczą. W Fordzie Focusie 1.6 TDCi ten elektrozawór najczęściej siedzi blisko turbiny, ale zwykle nie na samej turbinie, tylko na uchwycie przy silniku albo w pobliżu przewodów podciśnienia. W autach z kierownicą po lewej stronie bywa najwygodniej dostać się do niego od dołu po zdjęciu dolnej osłony.
W Mk2 i Mk3 lokalizacja potrafi się trochę różnić, bo Ford zmieniał prowadzenie przewodów i sposób mocowania osprzętu. W praktyce szukam małego, czarnego elementu z wtyczką elektryczną i trzema cienkimi wężykami. Często jest przykręcony do metalowego wspornika, a na pierwszy rzut oka ginie wśród wiązek, przewodów i obudowy filtra powietrza.
Jeżeli patrzysz z góry i nic nie widzisz, to jeszcze nic nie znaczy. Ten zawór bywa schowany tak, że łatwiej go namierzyć dłonią od spodu niż oczami od góry. I właśnie dlatego pytanie o jego położenie jest tak częste, bo samo „jest gdzieś przy turbinie” w praktyce niewiele pomaga. Gdy już wiesz, gdzie szukać, łatwiej nie pomylić go z innymi elementami o podobnym wyglądzie.
Przed przejściem do diagnostyki warto rozpoznać, co dokładnie masz przed sobą, bo w tym układzie podobnych podzespołów nie brakuje.

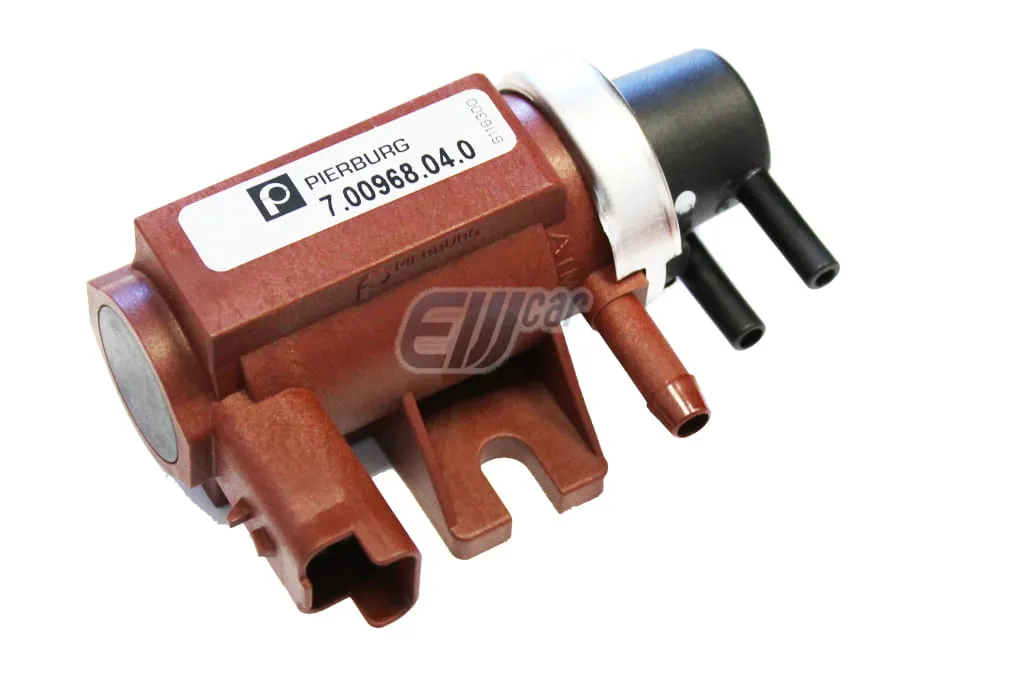

Jak rozpoznać właściwy element pod maską
Na rynku i w rozmowach warsztatowych ten element bywa nazywany różnie: zaworem turbiny, elektrozaworem doładowania, zaworem regulacji ciśnienia albo nawet potocznie N75. W Fordzie częściej spotkasz określenia typu pressure converter valve lub boost pressure regulator valve. Nazwa jest mniej ważna niż wygląd i układ króćców.
| Element | Jak wygląda | Po co go nie mylić |
|---|---|---|
| Zawór sterujący podciśnieniem turbiny | Mały elektrozawór, zwykle 2 piny i 3 cienkie wężyki | Dawkowanie podciśnienia do siłownika turbiny |
| Pompa vacuum | Większy, zwykle metalowy element napędzany przez silnik | To ona wytwarza podciśnienie, a nie nim steruje |
| Siłownik turbiny | „Gruszka” przy turbinie z cięgnem lub sztangą | Wykonuje ruch łopatek lub wastegate |
| Zbiorniczek podciśnienia | Plastikowy pojemnik, często schowany w komorze silnika | Stabilizuje pracę całego układu |
Najprostsza zasada jest taka: zawór nie tworzy podciśnienia, tylko nim zarządza. Jeżeli widzisz mały zaworek z wtyczką i kilkoma cienkimi przewodami, jesteś bardzo blisko właściwej części. Jeśli widzisz dużą pompę lub sam siłownik turbiny, to jeszcze nie to. Ten detal oszczędza sporo czasu, bo wiele osób wymienia nie ten element, który faktycznie steruje doładowaniem.
Sam wygląd to jednak za mało, ważniejsze jest to, jak ten element pracuje w układzie i dlaczego jego awaria tak mocno wpływa na jazdę.
Jak ten zawór steruje doładowaniem
W silniku Diesla podciśnienie nie bierze się z kolektora ssącego tak jak w benzynie, tylko z pompy vacuum. Sterownik silnika wysyła do zaworu sygnał elektryczny, a zawór w trybie elektropneumatycznym przepuszcza albo odcina podciśnienie do siłownika turbiny. To właśnie ten siłownik ustawia geometrię turbiny albo steruje elementem regulującym ciśnienie doładowania.
W praktyce oznacza to, że zawór działa jak precyzyjny pośrednik między sterownikiem a turbosprężarką. Gdy wszystko jest sprawne, turbo buduje ciśnienie płynnie, bez szarpnięć i bez niepotrzebnych skoków. Gdy zawór się zacina, ma nieszczelność albo dostaje zły sygnał elektryczny, sterownik nie potrafi utrzymać właściwego doładowania i auto zaczyna jechać wyraźnie gorzej.
Ja patrzę na ten układ jak na prosty łańcuch zależności: pompa vacuum wytwarza podciśnienie, zawór je dawkuje, siłownik wykonuje ruch, a turbina reaguje. Jeśli któryś ogniwo siada, efekt czujesz od razu pod prawą stopą. I właśnie dlatego sama obecność podciśnienia jeszcze niczego nie rozstrzyga, bo liczy się też przepływ, szczelność i reakcja zaworu na sygnał sterownika.
Po zrozumieniu zasady działania łatwiej odczytać objawy, które w praktyce pojawiają się na drodze i przy przyspieszaniu.
Objawy awarii, których nie wolno zrzucać tylko na turbo
Uszkodzony zawór podciśnienia turbiny nie zawsze daje spektakularne objawy. Czasem auto po prostu robi się ospałe, a czasem wpada w tryb awaryjny dopiero pod obciążeniem. Właśnie tu pojawiają się najczęstsze pomyłki, bo taki sam efekt mogą dać pęknięte wężyki, zacięta geometria turbiny albo nieszczelność dolotu.
| Objaw | Co sprawdzić najpierw | Co to może oznaczać |
|---|---|---|
| Spadek mocy przy przyspieszaniu | Wężyki, zawór, siłownik turbiny | Za małe doładowanie albo brak sterowania podciśnieniem |
| Tryb awaryjny przy mocniejszym gazie | Odczyt błędów, mapa doładowania, szczelność układu | Za duże lub za małe ciśnienie doładowania |
| Szarpanie i nierówna reakcja na pedał gazu | Wtyczka elektryczna, przewody, sam zawór | Zawór przełącza niestabilnie |
| Błędy typu P0299 lub P0234 | Całe sterowanie turbiny, nie tylko jedną część | Underboost albo overboost |
| Auto jedzie „normalnie” na luzie, ale słabnie pod obciążeniem | Układ podciśnienia i dolot pod ciśnieniem | Problem ujawnia się dopiero przy realnym zapotrzebowaniu na doładowanie |
Ważna rzecz: brak kontrolki silnika nie oznacza, że wszystko jest dobrze. W 1.6 TDCi usterka zaworu albo przewodów potrafi długo udawać zwykłe „zmęczenie auta”. Jeśli przy mocniejszym wciśnięciu gazu samochód nie reaguje tak, jak powinien, to najpierw szukam problemu w sterowaniu doładowaniem, a dopiero później w samej turbinie. Żeby nie wymieniać części w ciemno, warto zrobić prosty test w garażu.
Jak sprawdzić go w garażu bez zgadywania
Najbardziej praktyczne podejście zaczynam od wzrokowego przeglądu. Oglądam cienkie przewody podciśnienia, bo w tym układzie to one najczęściej pękają, zsuwają się z króćców albo robią się kruche od temperatury. Potem sprawdzam wtyczkę i czy zawór nie jest zalany olejem, mokry od brudu albo nadtopiony od temperatury.
- Sprawdź, czy wszystkie cienkie wężyki są osadzone na swoich miejscach i nie mają pęknięć przy końcówkach.
- Upewnij się, że zawór ma zasilanie elektryczne i pewne połączenie wtyczki.
- Odłącz przewód idący do siłownika turbiny i podłącz ręczną pompkę vacuum.
- Podaj podciśnienie i obserwuj ruch siłownika. Powinien poruszać się płynnie, bez zacięć i bez natychmiastowego opadania.
- Jeśli siłownik działa poprawnie, a zawór nie steruje przepływem jak trzeba, zawęź problem do samego elektrozaworu albo przewodów zasilających.
Jeśli masz diagnostykę OBD i możliwość uruchomienia testów elementów wykonawczych, to jest jeszcze lepiej. Sterownik może wtedy otwierać i zamykać zawór w kontrolowany sposób, a Ty widzisz, czy reakcja turbiny jest powtarzalna. Taki test oszczędza zgadywania, bo rozdziela problem na trzy grupy: zawór, przewody albo sama turbina.
Ja unikam jednego prostego błędu: nie zakładam, że nowy zawór naprawi wszystko. Jeżeli siłownik turbiny stoi, gruszka ma dziurawą membranę albo podciśnienie ginie po drodze, sam elektrozawór nie rozwiąże problemu. Dopiero gdy testy potwierdzą, że reszta układu jest zdrowa, wymiana ma sens.
Skoro wiadomo już, jak sprawdzić usterkę, zostaje kwestia ceny i tego, gdzie ludzie najczęściej przepłacają albo kupują złą część.
Ile kosztuje wymiana i gdzie najłatwiej popełnić błąd
Ceny są orientacyjne, ale w 2026 roku najczęściej wygląda to tak: zwykły zamiennik kosztuje mniej więcej 100-180 zł, lepszy markowy element zwykle mieści się w granicy 220-450 zł, a używana część bywa dostępna za 50-120 zł. Robocizna w warsztacie to najczęściej 150-300 zł, choć przy słabym dostępie, zapieczonych obejmach albo konieczności dokładniejszej diagnostyki rachunek potrafi wzrosnąć.
| Opcja | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Używana część | 50-120 zł | Tylko jeśli masz pewne pochodzenie i identyczny wariant silnika |
| Tani zamiennik | 100-180 zł | Gdy liczysz się z budżetem, ale akceptujesz większe ryzyko jakości |
| Markowy zamiennik | 220-450 zł | Najbezpieczniejszy kompromis między ceną a trwałością |
| Robocizna | 150-300 zł | Jeśli nie chcesz pracować pod autem i sprawdzać przewodów samodzielnie |
Najczęstszy błąd to kupowanie części wyłącznie po modelu auta, bez sprawdzenia kodu silnika i przebiegu przewodów podciśnienia. W 1.6 TDCi różnice między wersjami potrafią być wystarczające, żeby nowy element nie pasował albo działał inaczej niż stary. Drugi błąd to wymiana samego zaworu bez oględzin przewodów, bo potem problem wraca i zaczyna się niepotrzebna wymiana pół układu.
Jeśli mechanik musi schodzić od spodu i walczyć z osłoną pod silnikiem, realny czas pracy zwykle zamyka się w 30-60 minutach, ale przy korozji i utrudnionym dostępie może zająć dłużej. To nadal niewiele w porównaniu z kosztem nietrafionej diagnozy. Na końcu i tak najwięcej oszczędza nie tania część, tylko dobre rozpoznanie usterki.
Zanim zamkniesz temat, sprawdź jeszcze kilka miejsc, które bardzo często udają awarię samego elektrozaworu.
Co jeszcze sprawdzić, jeśli zawór nie jest jedynym winowajcą
W 1.6 TDCi najczęściej kłopoty robi nie jedna część, tylko cały mały łańcuch podciśnienia. Dlatego zawsze patrzę też na pompę vacuum, cienkie wężyki, trójniki, zaworki zwrotne i siłownik turbiny. Jeśli któryś z tych elementów ma nieszczelność, zawór będzie tylko reagował na zły sygnał i nie naprawi sytuacji sam z siebie.
- Pompa podciśnienia - jeśli nie wytwarza odpowiedniego vacuum, zawór nie ma czym sterować.
- Wężyki podciśnienia - drobne pęknięcie potrafi zepsuć całe sterowanie doładowaniem.
- Siłownik turbiny - membrana lub cięgno mogą się zacinać albo puszczać ciśnienie.
- Geometria turbiny - zapieczone łopatki dają objawy bardzo podobne do awarii zaworu.
- MAP i dolot - zabrudzony czujnik lub nieszczelny intercooler również potrafią zbić moc.
Jeżeli chcesz podejść do tematu rozsądnie, zacznij od lokalizacji zaworu, sprawdzenia przewodów i testu siłownika turbiny. Dopiero potem kupuj nową część. W praktyce to najkrótsza droga do naprawy, która nie kończy się kolejną wizytą w warsztacie i kolejnym rozbieraniem auta.
