Zawór nadmiarowo-upustowy - Dobór i montaż bez typowych błędów

W dobrze zaprojektowanej instalacji ciśnieniowej nie chodzi tylko o to, żeby medium płynęło, ale żeby płynęło stabilnie i bezpiecznie, także wtedy, gdy część odbiorników się zamyka. Właśnie temu służy zawór nadmiarowo upustowy: odciąża układ, utrzymuje minimalny przepływ i ogranicza skoki ciśnienia, hałas oraz przeciążenie pompy. Poniżej wyjaśniam, jak działa, gdzie naprawdę ma sens, czym różni się od innych zaworów zabezpieczających i jak go dobrać bez typowych błędów.

Jak działa taki zawór i dlaczego chroni instalację

Najprościej mówiąc, to element obejściowy, który łączy stronę zasilania z powrotem i otwiera się dopiero wtedy, gdy różnica ciśnień rośnie ponad ustawioną wartość. Gdy termostaty, siłowniki albo inne odbiorniki przymykają przepływ, pompa zaczyna „widzieć” coraz większy opór. Zawór reaguje na ten wzrost, przepuszczając część medium przez obejście i uspokajając pracę całego układu.

W praktyce patrzę na niego jak na prosty bezpiecznik hydrauliczny dla obiegu, a nie jak na zwykły zawór regulacyjny. Jego zadaniem nie jest precyzyjne sterowanie temperaturą, tylko utrzymanie minimalnego przepływu, ograniczenie hałasu i ochrona pompy przed pracą w niekorzystnym punkcie. W instalacjach grzewczych i chłodniczych to szczególnie ważne wtedy, gdy większość obiegów pracuje z modulacją albo okresowo się zamyka.

W wielu modelach stosowanych w HVAC spotyka się zakresy nastawy rzędu 5-50 kPa albo 30-180 kPa, ale to zawsze zależy od konkretnej konstrukcji. W kartach katalogowych można też znaleźć klasy ciśnienia typu PN10, PN16 lub PN20 oraz temperatury pracy dochodzące do 120°C. To są już wskazówki, że element trzeba dobierać do realnych warunków, a nie do samej nazwy z katalogu. Z tego właśnie powodu kolejny krok to sprawdzenie, gdzie taki zawór ma sens, a gdzie będzie tylko pozornym rozwiązaniem.

Gdzie ma sens w praktyce, a gdzie nie rozwiąże problemu

Ten zawór sprawdza się tam, gdzie zmienia się zapotrzebowanie na przepływ, a pompa nadal musi pracować stabilnie. Najczęściej widzę go w układach grzewczych z zaworami termostatycznymi, w instalacjach z wieloma strefami, w obiegach chłodniczych oraz w systemach, które muszą utrzymać minimalny przepływ przez źródło ciepła lub chłodu. Dobrze działa też tam, gdzie przymykanie odbiorników powoduje gwizd, szum albo nieprzyjemne stukanie w armaturze.

• Instalacje z grzejnikami i głowicami termostatycznymi.
• Układy podłogowe, gdy strefy zamykają się falami i zmieniają opory przepływu.
• Pompy ciepła oraz kotły, które wymagają zachowania minimalnego przepływu.
• Obiegi chłodnicze, w których gwałtowny wzrost różnicy ciśnień mógłby rozchwiać pracę układu.
• Małe i średnie układy technologiczne, gdzie część odbiorników pracuje cyklicznie.

Nie traktuję go jednak jako lekarstwa na wszystko. Jeśli instalacja jest źle odpowietrzona, zabrudzona albo hydraulicznie niezrównoważona, sam bypass nie rozwiąże problemu. Podobnie nie naprawi źle dobranej pompy ani złej średnicy przewodów. To ważne rozróżnienie, bo wiele osób oczekuje od jednego elementu pracy, którą powinny wykonać trzy różne korekty projektowe. I właśnie tutaj pojawia się pytanie, jak odróżnić ten zawór od innych armatur zabezpieczających.

Czym różni się od zaworu bezpieczeństwa i przelewowego

To rozróżnienie jest kluczowe, bo nazwy potrafią się mieszać, a funkcje są inne. Ja zawsze zaczynam od pytania: czy mam chronić układ przed wzrostem różnicy ciśnień, czy przed przekroczeniem dopuszczalnego ciśnienia absolutnego? Od odpowiedzi zależy cały dobór.

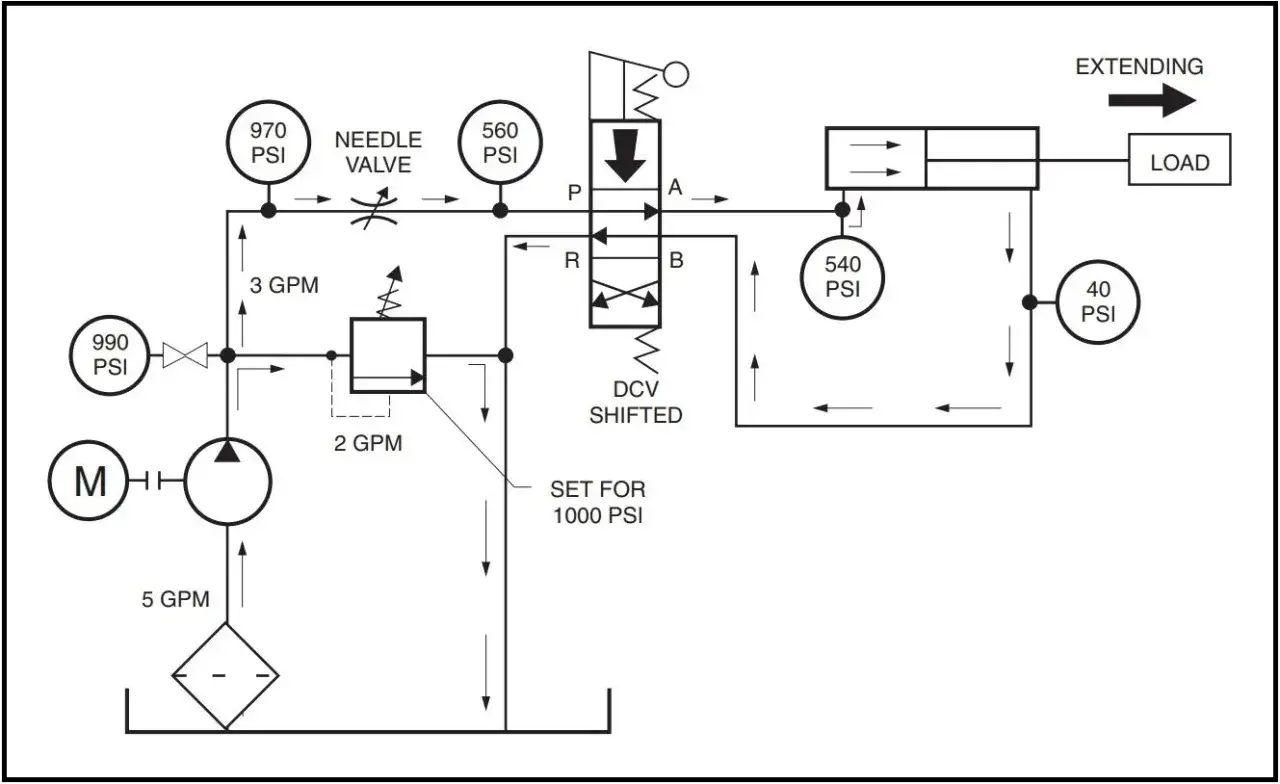

W hydraulice siłowej analogiczny problem rozwiązuje często zawór przelewowy, ale tam pracuje on w innym środowisku i z innymi parametrami. Sama zasada jest podobna: gdy ciśnienie rośnie za mocno, część medium wraca inną drogą. Różnica polega na tym, że w instalacjach HVAC najczęściej chodzi o równowagę przepływu i ochronę źródła, a nie o awaryjne zrzucenie nadmiaru ciśnienia. Ta różnica ma znaczenie także przy doborze, bo niewłaściwy typ armatury potrafi wyglądać podobnie, a działa zupełnie inaczej.

Jak dobrać nastawę, średnicę i miejsce montażu

Dobór zaczynam od jednego pytania: co ma się wydarzyć, kiedy obiegi zaczną się przymykać? Jeśli zawór ma utrzymać minimalny przepływ przez pompę, nastawa powinna uwzględniać punkt pracy pompy, opory układu i przepływ wymagany przez źródło ciepła lub chłodu. Jeśli ma tylko wygasić skok ciśnienia przy domykaniu stref, nastawa może być inna niż w układzie, gdzie bypass ma pracować niemal stale.

1. Sprawdzam wymagany przepływ minimalny źródła lub pompy.
2. Odczytuję charakterystykę pompy i szukam punktu, w którym układ zaczyna się dusić po przymykaniu odbiorników.
3. Dobieram zakres nastawy tak, by nie ustawiać zaworu na samym krańcu skali.
4. Sprawdzam średnicę i współczynnik przepływu Kv, żeby obejście nie było ani za małe, ani przewymiarowane.
5. Weryfikuję temperaturę medium, klasę ciśnienia i materiał korpusu.

W praktyce przy małych i średnich instalacjach najczęściej spotyka się średnice od DN 15 do DN 32, ale sama średnica bez znajomości przepływu niewiele mówi. Liczy się też to, czy zawór ma przejrzystą skalę nastawy, czy da się go później skorygować i czy producent dopuszcza dany montaż w wybranej orientacji. Jeśli karta podaje nastawę w mbar, pamiętam prostą rzecz: 100 mbar to 10 kPa, więc łatwiej porównać dane z różnych katalogów.

Sam montaż zwykle planuję na obejściu między zasilaniem a powrotem, możliwie blisko miejsca, w którym pojawia się problem z różnicą ciśnień. Nie warto wciskać go w przypadkowy punkt instalacji tylko dlatego, że akurat jest wolne miejsce. To nie jest ozdoba rozdzielacza, lecz element, który ma reagować w określonych warunkach. Z tego powodu równie ważne jak dobór są poprawne uruchomienie i późniejsza regulacja.

Gdy te parametry są policzone uczciwie, zawór pracuje spokojnie i przewidywalnie. A skoro dobór mamy już uporządkowany, warto sprawdzić, jak go zamontować, żeby nie zepsuć działania na etapie uruchomienia.

Jak zamontować go bez typowych błędów

Najczęstszy błąd, który widzę, to traktowanie tego elementu jak zwykłego łącznika. Tymczasem zawór wymaga czystego układu, poprawnego kierunku przepływu i miejsca, w którym faktycznie będzie „widzieć” wzrost różnicy ciśnień. Jeśli montaż jest przypadkowy, zawór będzie reagował z opóźnieniem albo zbyt wcześnie, a wtedy cała idea traci sens.

1. Przed montażem płuczę instalację i sprawdzam, czy w układzie nie ma opiłków, szlamu ani resztek po lutowaniu.
2. Ustawiam go zgodnie ze strzałką kierunku przepływu i zgodnie z wymaganiami producenta dla danej orientacji.
3. Zostawiam miejsce na dostęp do pokrętła lub śruby regulacyjnej.
4. Po uruchomieniu ustawiam wartość początkową raczej pośrodku skali niż na skraju.
5. Dopiero na działającej instalacji koryguję nastawę, obserwując hałas, stabilność przepływu i zachowanie pompy.

Ważne jest też, żeby nie regulować go na zimnym, nieustabilizowanym układzie i przy całkowicie otwartych wszystkich obiegach, jeśli później system ma pracować w trybie częściowych zamknięć. Taka regulacja bywa myląca, bo pokazuje zupełnie inne warunki niż te, które wystąpią po kilku godzinach pracy. Ja zwykle zostawiam instalację na stabilnym obciążeniu, a dopiero potem wracam do nastawy. To daje dużo lepszy efekt niż jednorazowe „ustawienie na oko”.

Jeśli instrukcja konkretnego modelu przewiduje elementy odcinające, filtrację lub inne dodatkowe wymagania, trzymam się ich bez wyjątku. Producenci różnią się detalami, a tutaj detale naprawdę potrafią zmienić pracę całego obejścia. Po montażu przychodzi jeszcze jeden etap, który wiele osób pomija: obserwacja objawów pracy zaworu w realnym układzie.

Jak rozpoznać, że pracuje źle

Nieprawidłowa praca tego elementu rzadko kończy się dramatem od razu. Częściej daje serię sygnałów, które łatwo zignorować: szum przy głowicach, niepokojące gwizdy, niestabilną temperaturę zasilania albo pompę, która brzmi tak, jakby pracowała „na pusto”. W praktyce te objawy mówią mi zwykle jedno z trzech: nastawa jest zła, zawór jest zabrudzony albo cały obieg ma problem z równoważeniem.

Jeśli zawór otwiera się prawie cały czas, nie traktuję tego jako sukcesu, tylko jako znak, że układ traci energię i może pracować poza optymalnym punktem. Jeśli z kolei nie otwiera się nigdy, a w instalacji pojawia się hałas i duży wzrost ciśnienia, to również nie jest dobra wiadomość. W obu przypadkach problem zwykle nie leży w samym korpusie, tylko w doborze albo w ogólnej konfiguracji układu. I właśnie dlatego przed zakupem warto spojrzeć szerzej niż tylko na cenę i gwint.

Kiedy lepiej wybrać inne rozwiązanie niż bypass

To jest moment, w którym oszczędzam klientowi niepotrzebnych kosztów. Jeśli zadanie polega wyłącznie na zabezpieczeniu przed przekroczeniem dopuszczalnego ciśnienia, potrzebny będzie zawór bezpieczeństwa, a nie obejście różnicowe. Jeśli problemem jest niestabilny przepływ w dynamicznej instalacji, czasem skuteczniejszy będzie automatyczny zawór równoważący albo regulator różnicy ciśnień. Ten element jest dobry, ale nie jest uniwersalnym zamiennikiem całej armatury zabezpieczającej.

• Wybierz zawór upustowy, gdy chcesz chronić pompę i utrzymać minimalny przepływ przy zamykających się odbiornikach.
• Wybierz zawór bezpieczeństwa, gdy celem jest ochrona przed nadmiernym ciśnieniem absolutnym.
• Rozważ automatyczne równoważenie, gdy problemem jest nierówny rozdział przepływów między strefami.
• Sprawdź regulator różnicy ciśnień, gdy układ jest duży i zmienny, a sama obejściówka daje zbyt małą kontrolę.

W praktyce najlepszy wynik daje nie pojedynczy „mocniejszy” element, tylko poprawne dopasowanie armatury do funkcji, jaką ma pełnić. Jeżeli instalacja ma dużo stref, odbiorników i zmienne obciążenie, dobry zawór nadmiarowo-upustowy jest bardzo użyteczny. Jeśli jednak problem dotyczy ochrony ciśnieniowej w ścisłym sensie, lepiej od razu sięgnąć po właściwy typ zabezpieczenia. To właśnie takie rozróżnienie oszczędza czas, pieniądze i późniejsze poprawki.

Najwięcej sensu ten element daje tam, gdzie układ pracuje zmiennie, a pompa i odbiorniki potrzebują spokojnego, przewidywalnego obejścia przy wzroście oporów. Jeżeli dobierzesz właściwy zakres, średnicę i miejsce montażu, a po uruchomieniu skontrolujesz nastawę w realnych warunkach, dostajesz prostą i skuteczną ochronę obiegu. Ja traktuję go jako dobry wybór wtedy, gdy celem jest stabilizacja przepływu, a nie zastępowanie całej armatury zabezpieczającej jednym komponentem.
