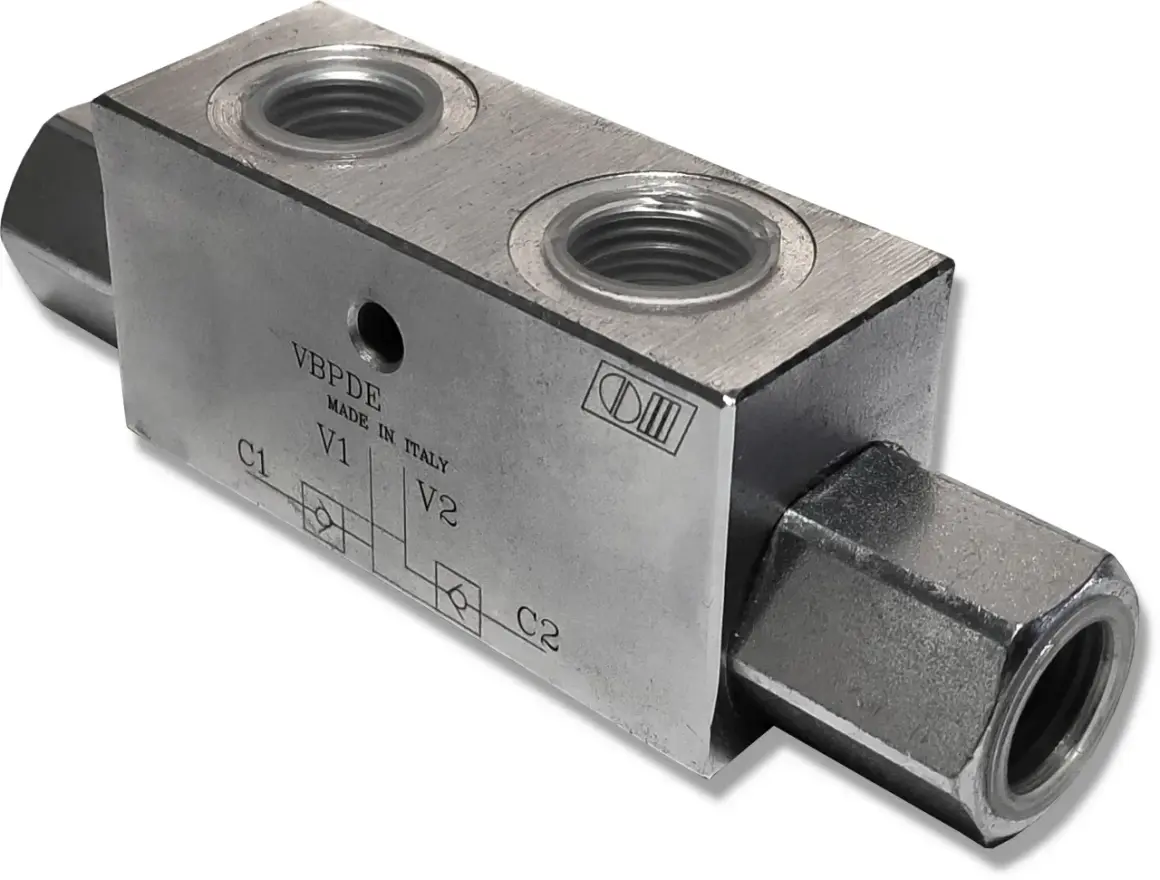

Metalowy zawór dławiąco zwrotny z oznaczeniami V1, V2, C1, C2. Wyprodukowano we Włoszech.

W układach hydraulicznych i pneumatycznych taki element najczęściej służy do prostego, ale bardzo ważnego zadania: pozwala przepływać medium swobodnie w jedną stronę i dławi je w drugą, dzięki czemu można kontrolować prędkość siłownika bez utraty pełnej drożności w kierunku powrotnym. Zawór dławiąco zwrotny przydaje się wszędzie tam, gdzie ruch ma być płynny, przewidywalny i odporny na skoki obciążenia. Poniżej rozkładam jego działanie, montaż, dobór i typowe błędy tak, żeby dało się to od razu przełożyć na warsztat albo maszynę.

To mały element, który decyduje o płynności ruchu

  • Łączy zawór zwrotny i dławik, więc jedno medium przepływa swobodnie, a drugie jest regulowane.
  • Najczęściej stosuję go do sterowania prędkością siłowników, podnośników i prostych układów napędowych.
  • W praktyce liczy się nie tylko gwint, ale też przepływ, ciśnienie, kierunek regulacji i miejsce montażu.
  • Źle ustawiony potrafi powodować szarpanie, grzanie oleju albo niestabilny ruch siłownika.
  • Tańsze wersje kosztują zwykle kilkadziesiąt złotych, a modułowe rozwiązania do większych układów są wyraźnie droższe.

Czym jest zawór zwrotno-dławiący i kiedy ma sens

Najprościej mówiąc, to połączenie zaworu zwrotnego i dławiącego w jednym korpusie. W jedną stronę medium przechodzi niemal bez oporu, a w drugą jest przymykane iglicą albo grzybkiem, więc łatwo ustawić prędkość ruchu siłownika. Właśnie dlatego ten typ zaworu jest tak praktyczny: nie trzeba budować dwóch osobnych elementów i zastanawiać się, czy na pewno zagrają razem tak, jak trzeba.

Ja traktuję go jako rozwiązanie do układów, w których potrzebna jest kontrola prędkości bez dławienia przepływu w obu kierunkach. Dobrze sprawdza się przy siłownikach, podnośnikach, klapach, wysuwach, prostych manipulatorach i maszynach rolniczych. Jeśli układ ma tylko odcinać przepływ albo jeśli potrzebujesz regulacji po obu stronach, lepiej sięgnąć po inne rozwiązanie, bo ten element nie jest od wszystkiego.

W praktyce najbardziej lubię go tam, gdzie ruch ma być „miękki”, ale nie wolny przypadkowo. To właśnie ten kompromis między szybkością a kontrolą odróżnia go od zwykłego dławika. Kiedy to już jest jasne, najważniejsze staje się to, w którą stronę faktycznie ograniczamy przepływ i jak wpływa to na pracę siłownika.

Jak działa w jedną i drugą stronę

Kierunek przepływu Co robi zawór Efekt w praktyce
Swobodny Zawór zwrotny otwiera obejście dławika Medium płynie szybko i bez dużego spadku ciśnienia
Zdławiony Przepływ przechodzi przez nastawny otwór Ruch siłownika zwalnia i staje się łatwy do ustawienia

W układach siłownikowych kluczowe jest nie tylko to, czy przepływ jest ograniczony, ale też gdzie to ograniczenie siedzi. Gdy dławię odpływ, czyli stosuję układ typu meter-out, siłownik zwykle pracuje stabilniej, bo wytwarza się przeciwciśnienie. To często lepszy wybór przy obciążeniach zmiennych albo grawitacyjnych. Gdy dławię dopływ, czyli meter-in, ruch potrafi być łagodny przy lekkich, przewidywalnych obciążeniach, ale przy „ciągnącym” ciężarze układ może reagować mniej pewnie.

Właśnie dlatego w hydraulice nie ma jednego uniwersalnego ustawienia. Ten sam element potrafi działać świetnie w jednym miejscu i źle w innym, jeśli obciążenie pracuje inaczej niż zakładał projekt. Skoro kierunek pracy robi aż taką różnicę, następny krok to poprawny montaż i odczyt symbolu.

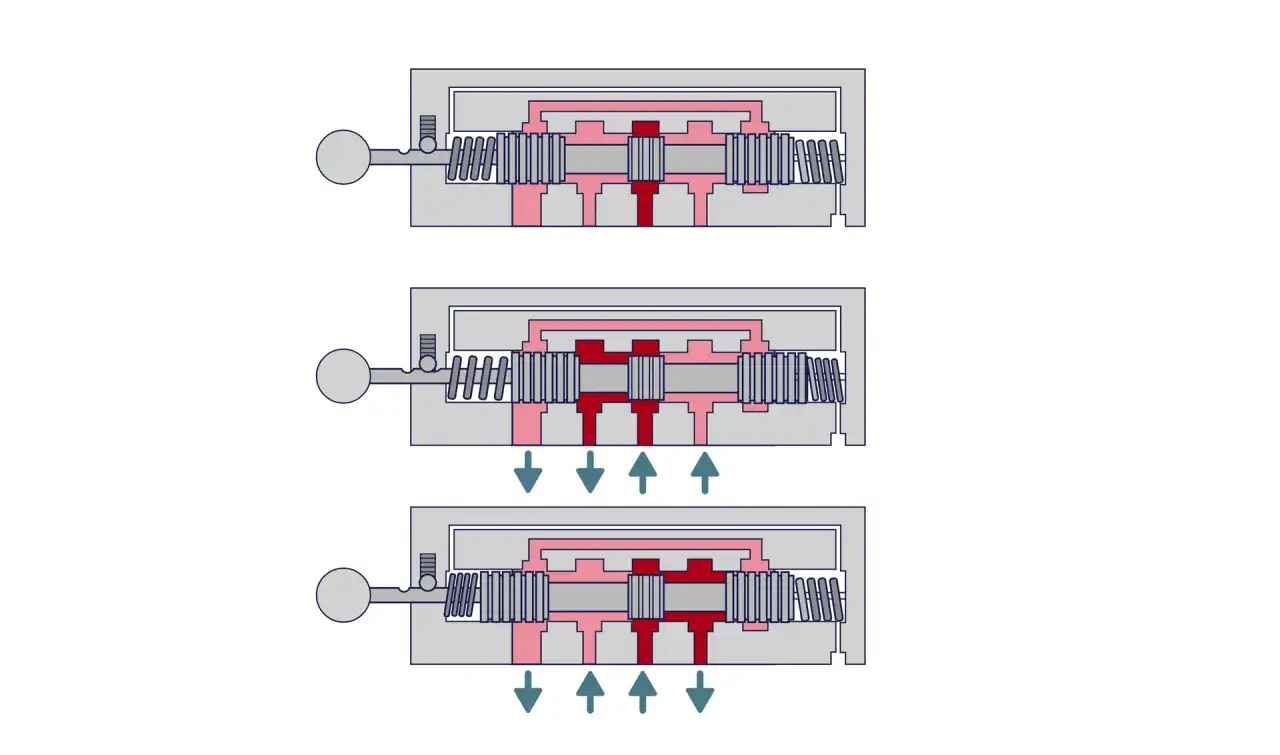

Schemat działania zaworu dławiąco zwrotnego. Różne pozycje tłoka i przepływu płynu.

Gdzie go montować i jak odczytać symbol na schemacie

Na schemacie hydrauliczny symbol zwykle pokazuje dwa tory przepływu: jeden przez zwężenie, drugi przez zawór zwrotny. To proste graficznie, ale bardzo ważne, bo od razu mówi mi, czy medium będzie dławione przy zasilaniu, czy przy powrocie. Jeśli widzę oznaczenia portów A i B, sprawdzam też, która strona ma swobodny przepływ, bo od tego zależy zachowanie siłownika.

W praktyce montuję taki zawór najczęściej:

  • przy samym siłowniku, gdy chcę lokalnie kontrolować jego prędkość,
  • na bloku lub płycie pośredniej, gdy układ jest bardziej modułowy,
  • w linii, jeśli zależy mi na prostocie i łatwym serwisie.

Najczęstszy błąd jest banalny: odwrócenie kierunku montażu. Wtedy swobodny i zdławiony przepływ zamieniają się miejscami, a układ zaczyna zachowywać się dokładnie odwrotnie niż zakładano. Widziałem też przypadki, w których ktoś skręcał zawór „na wyczucie”, a potem dziwił się, że siłownik szarpie albo nie trzyma tempa. Dlatego po montażu zawsze sprawdzam nie tylko połączenia, ale i reakcję układu pod obciążeniem.

Gdy montaż jest już logiczny, zostaje najważniejsze pytanie praktyczne: jak dobrać model, żeby nie kupić za małego albo za dużego zaworu. To właśnie tutaj najłatwiej popełnić kosztowny błąd.

Jak dobrać model do przepływu i ciśnienia

Dobór zaczynam od danych, które da się sprawdzić bez zgadywania: przepływu roboczego, maksymalnego ciśnienia, średnicy przyłącza i medium. Sam gwint nie wystarcza, bo dwa zawory z tym samym przyłączem mogą mieć zupełnie inną przepustowość. W katalogach handlowych dla małych wersji spotyka się często zakresy rzędu 20, 45 i 70 l/min przy ciśnieniu do 300 bar, a większe odmiany dochodzą mniej więcej do 110-160 l/min przy 250-300 bar.

Kryterium Co sprawdzić Dlaczego to ważne
Przepływ Nominalne l/min w układzie i zapas na skoki obciążenia Zbyt mały zawór zdusi układ, a zbyt duży da mało precyzyjną regulację
Ciśnienie Maksymalne bar dopuszczone przez producenta Za słaby model może przeciekać, zużywać się szybciej albo pracować niestabilnie
Przyłącze Gwint, typ portu i zgodność z resztą instalacji Ułatwia montaż i ogranicza zbędne przewężenia
Kierunek regulacji Czy dławienie ma być na dopływie, czy na odpływie Wpływa na stabilność siłownika i charakter ruchu
Konstrukcja Wersja liniowa, baryłkowa albo modułowa Decyduje o wygodzie zabudowy i serwisowania

Jeśli mam prosty układ DIY albo pojedynczy siłownik, zwykle wystarcza mi wersja liniowa. Jeśli pracuję przy rozdzielaczu, blokach lub zabudowie CETOP, wybieram coś bardziej uporządkowanego. Sama cena nie mówi jeszcze wszystkiego, ale daje dobry sygnał, czy producent przewidział ten element do lekkiej zabudowy, czy do poważniejszej hydrauliki. Dobrze dobrany zawór potrafi pracować latami, ale wystarczy kilka typowych błędów, żeby układ zaczął działać nerwowo.

Najczęstsze błędy, które od razu psują efekt

  • Odwrócony montaż - układ działa odwrotnie niż planowano, a ruch siłownika staje się nieprzewidywalny.
  • Za mocne dławienie - siłownik szarpie, rusza z opóźnieniem albo ma wrażenie „duszenia”.
  • Za mała przepustowość - pojawia się wysoka temperatura oleju i wyraźny spadek wydajności.
  • Brak testu pod obciążeniem - wszystko wygląda dobrze na sucho, ale pod realnym ciężarem układ zaczyna falować.
  • Zanieczyszczony układ - nastawa przestaje być powtarzalna, bo iglica i gniazdo szybciej się zużywają.

Gdy widzę szarpanie, nie kręcę śrubą w ciemno. Najpierw sprawdzam kierunek przepływu, potem obciążenie, a dopiero na końcu samą nastawę. W praktyce to oszczędza mnóstwo czasu, bo objaw bardzo często nie wynika z „złego zaworu”, tylko z tego, że element dobrano bez zrozumienia obciążenia albo wpięto go w niewłaściwe miejsce. Jeśli układ działa poprawnie, pozostaje jeszcze pytanie bardziej przyziemne: ile warto za to zapłacić i kiedy dopłata ma sens.

Ile kosztuje sensowny wybór do warsztatu

Wariant Typowy koszt Kiedy ma sens Moja ocena
Prosta wersja liniowa około 56-90 zł DIY, małe układy, pojedynczy siłownik Tania i wystarczająca, jeśli nie potrzebujesz zabudowy modułowej
Wersja średnia do maszyn około 90-180 zł rolnictwo, standardowe układy hydrauliczne Dobry kompromis między ceną a wygodą montażu
Modułowa NG6 / CETOP około 370-450 zł rozbudowane bloki i płyty zaworowe Droższa, ale porządkuje układ i ułatwia serwis

W praktyce różnica między elementem za około 80 zł a modelem za 140 zł bywa mniejsza niż różnica w kulturze pracy. Jeśli zawór ma regulować ruch codziennie, nie oszczędzam na jakości korpusu i precyzji nastawy. Dopłata ma sens zwłaszcza tam, gdzie układ pracuje pod zmiennym obciążeniem, a serwis nie może sobie pozwolić na częste poprawki. Na końcu zostaje już tylko krótki test po montażu, bo nawet dobry model potrafi rozczarować, jeśli nie zostanie poprawnie ustawiony.

Co sprawdzam przed pierwszym uruchomieniem

  • Potwierdzam, który kierunek ma być swobodny, a który zdławiony.
  • Ustawiam zawór od bardziej otwartej pozycji i schodzę do wymaganej prędkości.
  • Testuję układ pod realnym obciążeniem, a nie tylko na pusto.
  • Po kilku minutach pracy sprawdzam temperaturę i stabilność ruchu.
  • Oznaczam nastawę albo pozycję śruby, żeby łatwo wrócić do sprawdzonego ustawienia.

Jeśli mam zachować jedną zasadę, to tę: ten element ma pomagać w sterowaniu ruchem, a nie maskować źle dobrany układ. Gdy jest poprawnie dobrany i zamontowany, robi dokładnie to, czego oczekuję: pozwala puścić medium swobodnie w jedną stronę i sensownie je przyhamować w drugą, bez kombinowania z dodatkowymi zaworami. W dobrze złożonym układzie to niewielki detal, ale właśnie od takich detali zależy, czy całość pracuje płynnie, czy tylko wygląda poprawnie na schemacie.

FAQ - Najczęstsze pytania

To element hydrauliczny/pneumatyczny łączący zawór zwrotny i dławik. Pozwala na swobodny przepływ medium w jedną stronę i reguluje (dławi) go w drugą, co umożliwia precyzyjną kontrolę prędkości ruchu siłownika bez utraty drożności powrotnej.
W jednym kierunku medium omija dławik przez zawór zwrotny, płynąc swobodnie. W drugim kierunku przepływ jest wymuszony przez nastawny otwór dławika, co spowalnia ruch siłownika. Kluczowy jest wybór kierunku dławienia (meter-in/meter-out).
Najczęściej montuje się go bezpośrednio przy siłowniku, aby lokalnie kontrolować jego prędkość. Może być również instalowany na bloku pośrednim lub w linii, w zależności od modułowości i wymagań serwisowych układu.
Najczęstsze błędy to odwrócony montaż, zbyt mocne dławienie (szarpanie), za mała przepustowość (grzanie oleju) oraz brak testów pod obciążeniem. Ważne jest też, aby układ był czysty, by uniknąć niestabilnej pracy.
