Wybór między zaworem klapowym a sprężynowym najczęściej rozstrzyga się nie na papierze, tylko w konkretnej instalacji: przy pompie, w kotłowni, w pionie wodnym albo w układzie, który ma pracować możliwie cicho. Ja patrzę przede wszystkim na medium, ciśnienie, temperaturę i miejsce montażu, bo to właśnie te cztery rzeczy decydują, czy zawór będzie działał stabilnie, czy zacznie hałasować i dławić przepływ. W tym tekście pokazuję różnice praktyczne, typowe zastosowania i prostą metodę doboru, bez technicznego żargonu tam, gdzie nie jest potrzebny.
Najważniejsze różnice, które pomagają wybrać właściwy zawór
- Klapowy zwykle wygrywa tam, gdzie liczy się większy przepływ i niższy opór w dużych średnicach.
- Sprężynowy częściej wybieram do kompaktowych instalacji, bo szybciej się zamyka i pracuje ciszej.
- W instalacjach wody pitnej i grzewczych trzeba patrzeć nie tylko na typ zaworu, ale też na wymagania bezpieczeństwa i temperaturę pracy.
- Nie każdy model można montować w dowolnej pozycji, więc karta katalogowa ma większe znaczenie niż sama nazwa rozwiązania.
- Jeśli zawór ma chronić pompę, najważniejsze są: kierunek przepływu, dostęp serwisowy i brak niepotrzebnych zawirowań tuż przed armaturą.
Zawór zwrotny klapowy czy sprężynowy w praktyce
Jeżeli mam odpowiedzieć krótko, to mówię tak: klapowy wybieram tam, gdzie ważny jest niski opór przepływu i większa średnica rurociągu, a sprężynowy tam, gdzie liczy się szybkie domknięcie, mniejszy hałas i bardziej kompaktowa zabudowa. To nie jest wybór „lepszy gorszy”, tylko „bardziej pasujący do warunków”.
| Kryterium | Klapowy | Sprężynowy | Co to znaczy w praktyce |
|---|---|---|---|
| Otwieranie | Klapa odchyla się pod wpływem przepływu | Dysk lub grzybek pokonuje siłę sprężyny | Sprężynowy ma bardziej określone ciśnienie otwarcia |
| Opór przepływu | Zwykle niższy | Zwykle wyższy, choć zależy od modelu | Klapowy lepiej znosi większe przepływy |
| Zamknięcie | Wolniejsze | Szybsze | Sprężynowy lepiej ogranicza cofkę i uderzenie wodne |
| Hałas | Może być wyższy przy gwałtownych zmianach przepływu | Zwykle cichszy | W budynku mieszkalnym ma to realne znaczenie |
| Montaż | Wymaga sensownego ustawienia i miejsca | Często bardziej elastyczny | Sprężynowy łatwiej zmieścić w kotłowni lub przy pompie |
Każdy producent dopuszcza trochę inne orientacje montażu, więc zawsze sprawdzam konkretny model, a nie sam typ armatury. To ważne, bo w praktyce właśnie montaż, a nie sama nazwa, decyduje o tym, czy zawór będzie pracował spokojnie. Z tej różnicy łatwo przejść do samej budowy, bo ona tłumaczy większość zachowań zaworu w instalacji.
Jak działa zawór klapowy, a jak sprężynowy

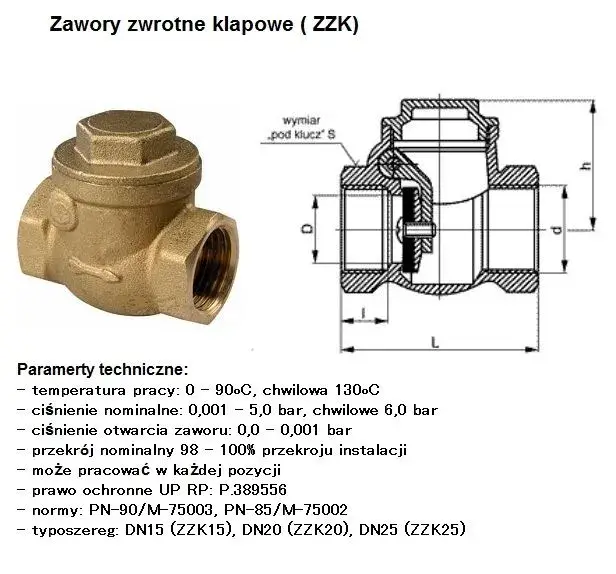

Zawór klapowy zamyka przepływ ruchomą klapą na zawiasie. Gdy medium płynie we właściwym kierunku, klapa odchyla się, a po spadku przepływu wraca na gniazdo. W sprężynowym rolę zamknięcia przejmuje grzybek albo dysk dociskany sprężyną; żeby zawór się otworzył, ciśnienie przepływu musi pokonać siłę sprężyny. W praktyce oznacza to różne zachowanie przy rozruchu pompy, inną dynamikę zamykania i inny poziom oporu.

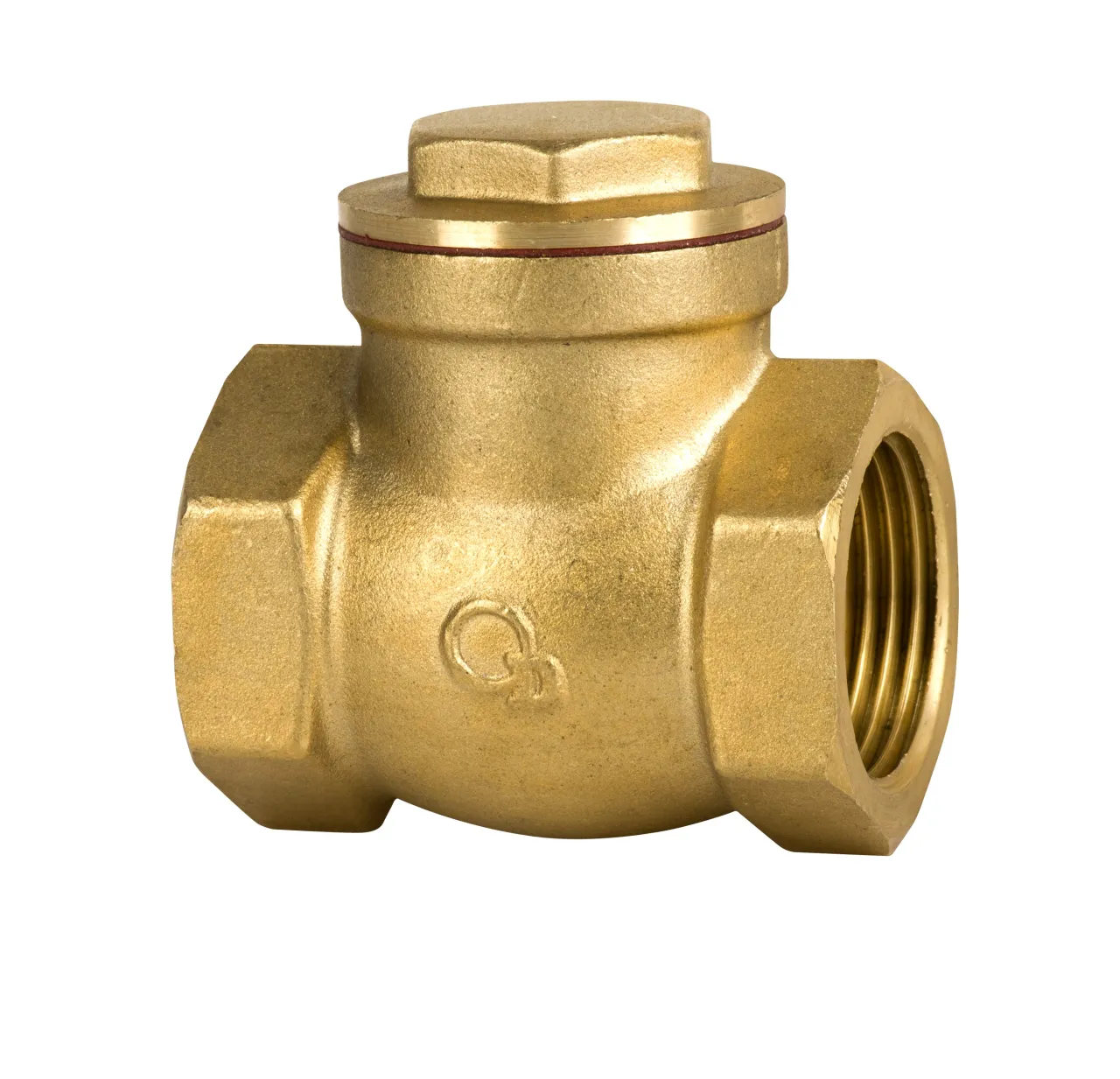

Klapowy
W klasycznych rozwiązaniach klapa otwiera się bardzo swobodnie, dlatego ten typ lubię tam, gdzie instalacja ma większy przekrój i nie chcę dokładnie „przycinać” przepływu. Taki zawór bywa też prosty w serwisie, bo konstrukcja jest mechanicznie nieskomplikowana. Cena za tę prostotę jest jedna: przy niektórych układach domykanie jest mniej gwałtowne niż w sprężynowym, a to może zwiększać ryzyko uderzenia wodnego.
Przeczytaj również: Jak wybrać zawór napełniający 1/2 czy 3/8 - kluczowe wskazówki i pomiary
Sprężynowy
Sprężyna nadaje zaworowi przewidywalny próg otwarcia. W dokumentacjach spotyka się modele z otwarciem już przy około 0,05 bar, a w innych rodzinach bliżej 0,3 bar, więc rozrzut jest spory i właśnie dlatego nie kupuję go „po typie”, tylko po parametrach. Zaletą jest szybkie domknięcie, które pomaga ograniczyć cofkę i hałas, zwłaszcza gdy pompa często startuje i zatrzymuje się w ciągu dnia.
Ta różnica konstrukcyjna dobrze tłumaczy, dlaczego jeden zawór działa lepiej w dużym pionie, a drugi w małej kotłowni. Z tego miejsca przechodzę do sytuacji, w których klapowy naprawdę ma przewagę.
Gdzie klapowy ma przewagę w instalacjach budowlanych
Ja zwykle sięgam po klapowy w miejscach, gdzie medium ma większy przepływ, a instalacja nie powinna tracić ciśnienia na samym elemencie zwrotnym. Najczęściej chodzi o:
- tłoczenie pomp w większych układach wodnych,
- instalacje wodociągowe i rozdzielcze,
- odcinki ściekowe i przemysłowe,
- ciecze o większej lepkości, jeśli producent dopuszcza takie zastosowanie,
- układy, w których ważna jest prostsza obsługa i dostęp do wnętrza zaworu.
W dużych średnicach klapowy często wygrywa niskim oporem i prostszą geometrią przepływu. To ma znaczenie w budynkach usługowych, kotłowniach i układach technicznych, gdzie każdy dodatkowy spadek ciśnienia potrafi „zjeść” część wydajności pompy. Warto jednak pamiętać, że przy gwałtownych zmianach przepływu taki zawór nie zawsze domyka się tak szybko jak sprężynowy, więc trzeba przewidzieć warunki pracy, a nie tylko samą średnicę rury.
Jeśli instalacja jest duża, ale zależy mi na bezproblemowym dostępie serwisowym, klapowy nadal bywa sensowny. Kolejna sekcja pokazuje jednak, kiedy sprężyna daje po prostu lepszy efekt użytkowy.
Kiedy sprężynowy będzie rozsądniejszy wybór
Sprężynowy wybieram częściej w domowych i półtechnicznych instalacjach, gdzie liczy się cicha praca, kompaktowy korpus i szybkie zamknięcie. W praktyce dobrze sprawdza się przy cyrkulacji CWU, za pompą obiegową, w niewielkich układach grzewczych oraz tam, gdzie nie ma miejsca na duży korpus klapowy.
- Pracuje ciszej, więc lepiej znosi sąsiedztwo pomieszczeń mieszkalnych.
- Szybciej odcina cofkę, co pomaga ograniczyć cofanie medium po wyłączeniu pompy.
- W wielu modelach można go zamontować poziomo albo pionowo z przepływem w górę, ale zawsze sprawdzam instrukcję, bo nie każdy producent dopuszcza dowolność.
- Sprawdza się przy niższych i średnich przepływach, jeśli dobrano właściwy próg otwarcia.
- W dobrych modelach ma niski spadek ciśnienia, choć nie zakładałbym tego bez sprawdzenia karty katalogowej.
Tu jest jednak ważny haczyk: sprężynowy nie jest automatycznie „lepszy do wszystkiego”. Niektóre modele mają dopuszczalną temperaturę medium rzędu 65°C, a krótkotrwale do 90°C, więc przy gorącej wodzie czy instalacjach technicznych trzeba sprawdzić ograniczenia materiałowe. To prowadzi prosto do najważniejszej części: jak dobrać zawór bez zgadywania.
Jak dobrać zawór do konkretnej instalacji
Ja zawsze sprawdzam pięć rzeczy w tej kolejności: medium, temperaturę, ciśnienie, miejsce montażu i dostęp serwisowy. Dopiero potem patrzę na materiał korpusu, bo mosiądz, żeliwo, stal nierdzewna czy tworzywo mają różną odporność na korozję i temperaturę. To oszczędza większość błędów, bo sama etykieta „klapowy” albo „sprężynowy” nie mówi jeszcze, czy zawór będzie pracował stabilnie.
| Sytuacja | Zwykle lepszy wybór | Dlaczego |
|---|---|---|
| Mała kotłownia, cicha praca, pompa obiegowa | Sprężynowy | Szybciej się zamyka i zajmuje mniej miejsca |
| Duży pion wodny albo większy przepływ | Klapowy | Daje mniejszy opór i lepiej znosi większe średnice |
| Częste starty i zatrzymania pompy | Sprężynowy | Pomaga ograniczyć cofkę i klekotanie |
| Instalacja ściekowa lub techniczna | Klapowy | Prostsza konstrukcja i większy przekrój bywają korzystniejsze |
| Woda pitna i ochrona przed cofaniem | Model zgodny z wymaganiami bezpieczeństwa | Nie każdy zwykły zawór zwrotny zastępuje zabezpieczenie wymagane przez przepisy |
W instalacjach wody pitnej patrzę nie tylko na typ zaworu, ale też na zgodność z wymaganiami ochrony przed przepływem zwrotnym. To ważne, bo tu nie chodzi już tylko o wygodę pracy instalacji, ale o bezpieczeństwo całego układu. Jeśli w projekcie pojawia się EN 1717, nie traktuję tego jako formalności, tylko jako realny filtr doboru.
Po takim przesiewie zwykle zostaje jeden lub dwa sensowne modele. Zanim jednak zamkniesz temat, warto jeszcze przejrzeć błędy, które najczęściej psują nawet poprawnie dobrany zawór.
Najczęstsze błędy przy doborze i montażu
W praktyce widzę powtarzalny schemat: ktoś dobiera zawór po samej średnicy, a potem dziwi się hałasowi, spadkowi wydajności albo drganiom. Najczęstsze błędy są dość przyziemne, ale ich skutki bywają kosztowne:
- Dobór bez sprawdzenia ciśnienia otwarcia, czyli tak zwanego cracking pressure.
- Montaż w złym kierunku przepływu albo bez kontroli strzałki na korpusie.
- Upychanie zaworu tuż za pompą, kolanem lub redukcją, gdzie przepływ jest mocno zaburzony.
- Ignorowanie hałasu i uderzeń wodnych w budynku mieszkalnym.
- Brak miejsca na przegląd, przez co zawór staje się elementem „na wieczność”, a nie na serwis.
- Użycie zaworu nieprzeznaczonego do danego medium lub temperatury.
Jeżeli zawór zaczyna „klekotać”, to zwykle nie jest wada jednej sztuki, tylko sygnał, że przepływ jest niestabilny albo zawór pracuje poza swoim zakresem. Ja zawsze wolę dołożyć kilka minut do sprawdzenia montażu niż później wracać do rozbierania kotłowni. Na koniec zostaje już tylko prosta reguła, która pomaga podjąć decyzję bez zbędnego przeciągania tematu.
Jedna reguła, która ułatwia wybór bez zgadywania
Jeżeli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: klapowy biorę do większych, spokojniejszych i bardziej „przemysłowych” układów, a sprężynowy do kompaktowych, cichych i częściej przełączanych instalacji. To nie zastępuje karty katalogowej, ale bardzo dobrze zawęża pole wyboru jeszcze przed zakupem.
W układach z pompą obiegową i krótkimi odcinkami rurowymi zwykle pomaga sprężynowy; przy większych średnicach i spokojnym przepływie częściej wygrywa klapowy. Jeśli instalacja ma pracować latami bez hałasu i bez cofki, lepiej poświęcić kilka minut na porównanie karty katalogowej niż wybierać wyłącznie po nazwie handlowej.
