W instalacjach wodnych, grzewczych i przemysłowych przepustnica bywa najprostszym sposobem na szybkie odcięcie medium albo jego wstępną regulację. Ten tekst pokazuje, jak działa ten zawór, gdzie sprawdza się najlepiej, jakie ma odmiany i na co patrzeć przy doborze, żeby nie kupić rozwiązania tylko pozornie uniwersalnego.
Najważniejsze fakty o tym zaworze
- To armatura obrotowa, w której tarcza zwykle pracuje w zakresie 0-90°.
- Najlepiej sprawdza się tam, gdzie liczą się kompaktowy korpus, szybka obsługa i większe średnice.
- Do precyzyjnego dławienia nadaje się tylko w określonych warunkach, a nie jako domyślny wybór do każdej instalacji.
- Przy doborze najważniejsze są medium, temperatura, ciśnienie, materiał uszczelnienia i sposób napędu.
- W porównaniu z zasuwą i zaworem kulowym często wygrywa gabarytem oraz ceną w dużych średnicach.

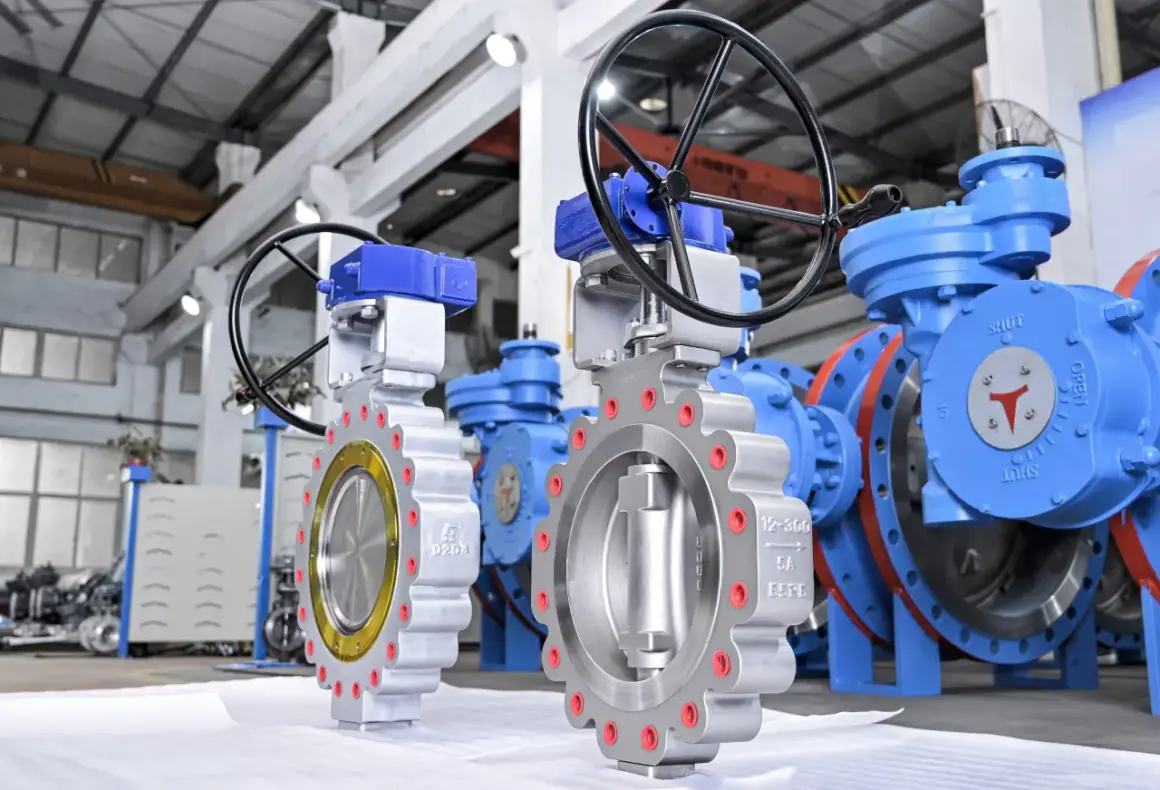

Czym jest zawór motylkowy i jak pracuje
W praktyce patrzę na ten zawór jak na kompromis między prostotą, kosztem i miejscem w instalacji. Tarcza obraca się zwykle o 90°, więc w jednej pozycji zamyka przepływ, w drugiej go otwiera, a w położeniach pośrednich pozwala na dławienie, czyli częściowe ograniczenie strumienia.
Trzeba jednak pamiętać, że przy pełnym otwarciu dysk nadal pozostaje w strumieniu, więc spadek ciśnienia nie znika całkowicie. To właśnie dlatego takie rozwiązanie świetnie nadaje się do szybkiego odcięcia i do zgrubnej regulacji, ale nie jest najlepszym wyborem tam, gdzie potrzebna jest bardzo precyzyjna charakterystyka przepływu. Kiedy już rozumiesz ruch dysku i zakres pracy, łatwiej ocenić, w jakich instalacjach takie rozwiązanie rzeczywiście ma przewagę.
Gdzie sprawdza się najlepiej
Najczęściej widzę go w instalacjach wodnych, grzewczych, chłodniczych i technologicznych, zwłaszcza od DN50 wzwyż, bo właśnie tam kompaktowa budowa zaczyna robić największą różnicę. W praktyce liczy się lekki korpus, prosty ruch i możliwość szybkiego przejścia z pozycji otwartej do zamkniętej.
- W HVAC nadaje się do odcinania i regulacji obiegów wody lodowej oraz grzewczej, gdzie ważny jest krótki czas reakcji i ograniczone miejsce montażowe.
- W uzdatnianiu wody i instalacjach basenowych dobrze znosi częste cykle pracy, o ile materiał uszczelnienia pasuje do medium.
- W procesach przemysłowych bywa rozsądnym wyborem przy większych średnicach i umiarkowanych wymaganiach co do dokładności regulacji.
- W gazie sprawdza się tylko wtedy, gdy producent przewidział takie medium i odpowiedni poziom szczelności oraz dopuszczeń.
Jeżeli medium ma osady, zawiesinę albo zmienną temperaturę, dobór staje się mniej oczywisty i trzeba wejść głębiej w konstrukcję samego zaworu. To właśnie te warunki decydują, które odmiany warto w ogóle rozważać.
Jakie odmiany warto rozróżniać
Największy błąd początkujących polega na wrzucaniu wszystkich wersji do jednego worka. Ja zawsze rozdzielam je najpierw według budowy tarczy, a dopiero później według sposobu montażu i napędu. Mimośród oznacza przesunięcie osi tarczy względem osi korpusu, a to zwykle zmniejsza tarcie i poprawia pracę w bardziej wymagających warunkach.
Według budowy dysku
| Typ | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Centryczny | Prostsze instalacje wodne i HVAC | Niska cena, prosty montaż, małe gabaryty | Słabszy przy cięższej pracy regulacyjnej i większym zużyciu |
| Podwójnie mimośrodowy | Większe średnice, częstsze cykle, lepsza trwałość | Mniejszy moment, lepsza szczelność, lepsza żywotność | Droższy i bardziej wymagający w doborze |
| Potrójnie mimośrodowy | Wysokie temperatury i wymagająca szczelność metal-metal | Bardzo dobra charakterystyka odcinania i dłuższa praca w trudnych warunkach | Najdroższy, zwykle niepotrzebny w prostych instalacjach |
Przeczytaj również: Jaki zawór do lodówki z kostkarką zapewni Ci bezproblemowe działanie?
Według sposobu montażu
- Wafer montuje się między kołnierzami i zwykle wybiera tam, gdzie liczy się prostota i cena.
- Lug ma uszy z gwintem, więc ułatwia serwis po jednej stronie instalacji bez rozbierania całego odcinka.
- Kołnierzowy daje solidne połączenie i bywa wybierany do bardziej wymagających układów.
Wersja na dźwignię ręczną, przekładnię, napęd elektryczny albo pneumatyczny to już kwestia tego, jak często zawór ma pracować i czy ma wejść w automatykę. Kiedy już rozdzielisz warianty, sprawdzenie parametrów doboru staje się dużo prostsze.
Na co patrzeć przy doborze
Na etapie doboru nie patrzę na nazwę katalogową, tylko na kilka parametrów, które naprawdę decydują o trwałości. DN mówi o średnicy nominalnej, PN o klasie ciśnienia, a moment obrotowy o tym, czy wybrany napęd poradzi sobie z tarczą bez przeciążania. W instalacjach wodnych i HVAC najczęściej spotykam PN10 i PN16, ale to nadal tylko punkt wyjścia, nie gotowa odpowiedź.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Medium | Woda, powietrze, para, gaz, ciecz technologiczna | Od niego zależy materiał korpusu, tarczy i uszczelnienia |
| Temperatura | Zakres pracy instalacji | EPDM, NBR, PTFE czy metal-metal zachowują się zupełnie inaczej |
| Ciśnienie | PN lub inna klasa robocza | Za niskie parametry prowadzą do nieszczelności i szybkiego zużycia |
| Sposób pracy | Otwórz-zamknij albo regulacja | Nie każda wersja dobrze znosi długie przebywanie w położeniu pośrednim |
| Napęd | Dźwignia, przekładnia, elektryczny lub pneumatyczny | Decyduje o wygodzie, automatyzacji i bezpieczeństwie obsługi |
W instalacjach przemysłowych zwracam też uwagę na zgodność z EN 593, a przy układach objętych przepisami o urządzeniach ciśnieniowych - na dokumentację i zgodność formalną. Dobra karta katalogowa jest tu ważniejsza niż opis marketingowy, bo pokazuje realny zakres temperatur, dopuszczalne media i klasę szczelności.
Jeśli chodzi o uszczelnienie, EPDM zwykle najlepiej wypada w wodzie i HVAC, NBR częściej przy olejach i wybranych mediach technicznych, a PTFE daje większą odporność chemiczną, choć zazwyczaj podnosi koszt. Jeżeli zakres pracy producent podaje jako około -10 do 110°C, traktuję to jako realny punkt odniesienia, ale nigdy jako dowód, że dany egzemplarz pasuje do każdej instalacji. Kiedy parametry są już jasne, zostaje jeszcze montaż i codzienna eksploatacja.
Montaż i obsługa bez kosztownych błędów
Najwięcej problemów nie bierze się z samego produktu, tylko z montażu. Zawór potrafi działać świetnie przez lata, a potem zaczyna cieknąć wyłącznie dlatego, że ktoś zbyt mocno dociągnął kołnierze, źle ustawił oś albo zostawił go do pracy w roli, do której nie został zaprojektowany.
- Nie używaj go do długotrwałego, bardzo precyzyjnego dławienia, jeśli producent nie przewidział takiej pracy. W cieczach przy dużej różnicy ciśnień może pojawić się kawitacja, czyli lokalne tworzenie się i zapadanie pęcherzyków pary, które przyspiesza zużycie siedliska.
- Sprawdź, czy jest dość miejsca na pełny obrót dźwigni albo pracę siłownika.
- Nie montuj go na siłę między źle osiowanymi kołnierzami, bo dysk zacznie pracować pod obciążeniem i szybciej zużyje uszczelnienie.
- Przy mediach z osadem dobierz materiał tarczy i siedliska z zapasem, inaczej ścieranie pojawi się szybciej niż zwykle.
- Po montażu wykonaj pełny test ruchu 0-90° i sprawdź, czy pozycja zamknięta faktycznie domyka obieg.
W codziennej eksploatacji warto obserwować nie tylko szczelność, ale też opór ruchu. Jeżeli moment potrzebny do otwarcia zaczyna rosnąć, to sygnał, że coś dzieje się z osadami, uszczelnieniem albo samym napędem. Gdy już masz to na uwadze, łatwiej porównać to rozwiązanie z zasuwą albo zaworem kulowym.
Kiedy lepsza będzie zasuwa albo zawór kulowy
To porównanie robię bardzo często, bo w praktyce użytkownik rzadko wybiera między „tym” a „niczym”. Zwykle staje przed decyzją, czy lepszy będzie zawór motylkowy, zasuwa czy kula. Każde z tych rozwiązań ma inny kompromis między kosztem, szczelnością, gabarytem i łatwością obsługi.
| Cecha | Zawór motylkowy | Zasuwa | Zawór kulowy |
|---|---|---|---|
| Obsługa | Szybka, ruch 0-90° | Wolniejsza, większy skok | Bardzo szybka |
| Regulacja | Dobra do zgrubnej regulacji | Słaba, bardziej do odcięcia | Raczej nie do dławienia |
| Gabaryt | Mały i lekki, szczególnie w dużych średnicach | Duży i cięższy | Kompaktowy, ale zwykle droższy w większych rozmiarach |
| Spadek ciśnienia | Niski, ale dysk zostaje w przelocie | Bardzo niski przy pełnym otwarciu | Bardzo niski przy pełnym otwarciu |
| Kiedy wygrywa | Duże średnice, instalacje HVAC, woda technologiczna | Proste odcięcie w dużych rurociągach | Małe i średnie średnice, gdy liczy się szczelność i prostota |
Jeśli potrzebujesz tylko szybkiego odcięcia i masz ograniczone miejsce, motylkowa wersja często wygrywa ekonomią. Jeśli jednak priorytetem jest bardzo szczelne, częste odcinanie w mniejszych średnicach, kula bywa po prostu lepsza, a zasuwa zostaje wtedy rozwiązaniem bardziej „rurociągowym” niż regulacyjnym. Zanim zamkniesz wybór, warto jeszcze sprawdzić trzy praktyczne szczegóły przy zamówieniu.
Trzy rzeczy, które najczęściej umykają przy zakupie
Gdybym miał skrócić decyzję do jednego zdania, zacząłbym od medium, częstotliwości pracy i warunków serwisowych. To właśnie one najczęściej decydują o tym, czy instalacja będzie działała spokojnie, czy po kilku miesiącach zacznie generować poprawki i niepotrzebne koszty.
- Medium i temperatura ustalają materiał korpusu, dysku i uszczelnienia, więc nie warto ich traktować jako drobnego dodatku do zamówienia.
- Tryb pracy powinien jasno określać, czy zawór będzie tylko otwierany i zamykany, czy też będzie często przymykany.
- Serwis i części są ważniejsze, niż wielu osobom się wydaje, bo tania armatura bez dostępu do uszczelek szybko przestaje być tania.
Jeżeli te trzy punkty masz dopięte, wybór staje się znacznie prostszy, a sama armatura pracuje dłużej i bez niespodzianek. W praktyce właśnie od tego zaczynam, zanim spojrzę na cenę czy samą markę.
