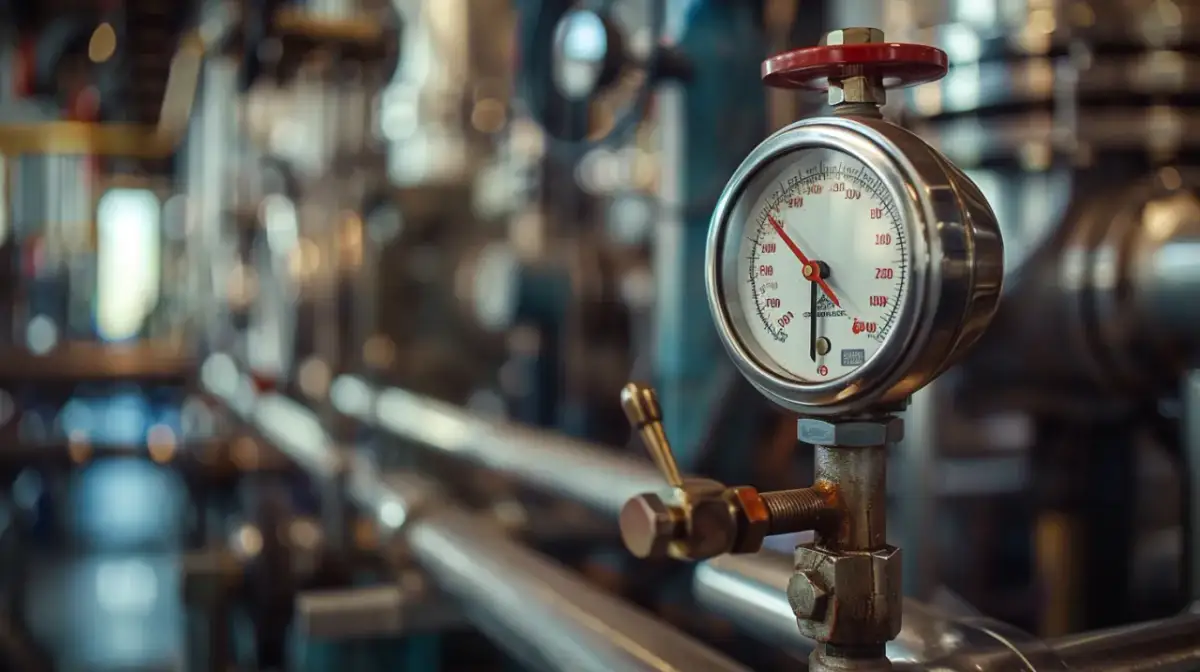

Manometr z rurką Bourdona to niezawodne i wszechstronne urządzenie pomiarowe, które zrewolucjonizowało sposób mierzenia ciśnienia w różnych gałęziach przemysłu. Ten precyzyjny instrument, oparty na prostej, ale genialnej zasadzie działania, znajduje zastosowanie w wielu dziedzinach - od przemysłu naftowego po systemy hydrauliczne. W tym artykule zagłębimy się w fascynujący świat manometrów z rurką Bourdona, odkrywając ich budowę, zasady działania oraz najważniejsze zastosowania. Niezależnie od tego, czy jesteś inżynierem, technikiem, czy po prostu ciekawym świata entuzjastą, ta lektura dostarczy Ci cennych informacji o tym kluczowym narzędziu pomiarowym.
Kluczowe wnioski:- Manometr z rurką Bourdona wykorzystuje elastyczną, zakrzywioną rurkę do pomiaru ciśnienia, zapewniając wysoką dokładność i niezawodność.
- Urządzenie to znajduje szerokie zastosowanie w przemyśle, m.in. w systemach hydraulicznych, pneumatycznych i procesach chemicznych.
- Główne zalety manometru to prosta konstrukcja, odporność na wibracje i możliwość pomiaru wysokich ciśnień.
- Regularna kalibracja i konserwacja są kluczowe dla utrzymania dokładności pomiarów manometru z rurką Bourdona.
- Innowacje w konstrukcji manometrów, takie jak cyfrowe wyświetlacze i zdalne odczyty, zwiększają ich funkcjonalność w nowoczesnych zastosowaniach przemysłowych.
Budowa manometru z rurką Bourdona: kluczowe elementy
Manometry z rurką Bourdona to precyzyjne urządzenia pomiarowe, które składają się z kilku kluczowych elementów. Sercem tego instrumentu jest oczywiście rurka Bourdona - elastyczna, zakrzywiona rura, najczęściej wykonana ze stali nierdzewnej lub mosiądzu. Ta rurka jest zamknięta na jednym końcu i połączona z mierzonym ciśnieniem na drugim.
Kolejnym ważnym elementem jest mechanizm przenoszenia ruchu. Gdy ciśnienie zmienia się, rurka Bourdona próbuje się wyprostować, a ten ruch jest przekazywany za pomocą precyzyjnych przekładni i dźwigni. System ten amplifikuje niewielkie zmiany w kształcie rurki, czyniąc je widocznymi na skali.
Skala to kolejny istotny element manometru z rurką Bourdona. Jest ona zazwyczaj okrągła i wyskalowana w jednostkach ciśnienia, takich jak bary, PSI czy pascale. Wskazówka, połączona z mechanizmem przenoszenia ruchu, porusza się po tej skali, wskazując aktualną wartość ciśnienia.
Obudowa manometru chroni delikatne wewnętrzne komponenty przed uszkodzeniem i wpływem środowiska. Często wykonana jest z trwałych materiałów, takich jak stal nierdzewna lub tworzywa sztuczne, i może być wypełniona płynem tłumiącym drgania w bardziej wymagających zastosowaniach.
Ostatnim, ale nie mniej ważnym elementem jest przyłącze procesowe. To ono łączy manometr z systemem, w którym mierzone jest ciśnienie. Przyłącza mogą mieć różne rozmiary i typy gwintów, dostosowane do konkretnych zastosowań przemysłowych.
Zasada działania manometru z rurką Bourdona: pomiar ciśnienia
Zasada działania manometru z rurką Bourdona opiera się na prostej, ale genialnej koncepcji. Gdy ciśnienie wewnątrz rurki wzrasta, dąży ona do wyprostowania się. Ten ruch, choć niewielki, jest kluczowy dla całego procesu pomiaru.
Zmiana kształtu rurki Bourdona jest przekazywana do mechanizmu zegarowego. Ten precyzyjny układ przekładni i dźwigni amplifikuje ruch, przekształcając go w obrotowy ruch wskazówki na tarczy manometru. Dzięki temu nawet niewielkie zmiany ciśnienia stają się widoczne i łatwe do odczytania.
Warto zauważyć, że relacja między ciśnieniem a ruchem rurki Bourdona jest liniowa. Oznacza to, że dwukrotny wzrost ciśnienia spowoduje dwukrotnie większe wychylenie wskazówki. Ta liniowość jest jednym z powodów, dla których manometry z rurką Bourdona są tak powszechnie stosowane i cenione w przemyśle.
Istotną rolę w działaniu manometru odgrywa także jego kalibracja. Podczas tego procesu ustala się zależność między ciśnieniem a pozycją wskazówki na skali. Dzięki temu użytkownik może bezpośrednio odczytać wartość ciśnienia, bez potrzeby dodatkowych obliczeń czy konwersji.
Co ciekawe, manometry z rurką Bourdona mogą mierzyć zarówno nadciśnienie, jak i podciśnienie. W przypadku pomiaru podciśnienia, rurka Bourdona zamiast się prostować, zwija się jeszcze bardziej, co również powoduje ruch wskazówki, ale w przeciwnym kierunku.
Czytaj więcej: Opaski Metalowe: Rodzaje i Praktyczne Zastosowania w Domu
Zastosowania manometru z rurką Bourdona w przemyśle
Manometry z rurką Bourdona znajdują szerokie zastosowanie w różnych gałęziach przemysłu, gdzie precyzyjny pomiar ciśnienia jest kluczowy. W przemyśle naftowym i gazowym te urządzenia są niezbędne do monitorowania ciśnienia w rurociągach, zbiornikach i podczas procesów wydobywczych. Ich wytrzymałość i niezawodność sprawiają, że doskonale sprawdzają się w tych wymagających warunkach.
W przemyśle chemicznym i petrochemicznym manometry Bourdona służą do kontroli ciśnienia w reaktorach, kolumnach destylacyjnych i innych aparatach procesowych. Ich odporność na agresywne środowiska chemiczne czyni je idealnym wyborem w tych aplikacjach. Dodatkowo, możliwość wykonania manometrów z różnych materiałów pozwala na dostosowanie ich do specyficznych wymagań danego procesu chemicznego.
Systemy hydrauliczne i pneumatyczne to kolejny obszar, gdzie manometry z rurką Bourdona odgrywają kluczową rolę. W maszynach budowlanych, prasach hydraulicznych czy systemach pneumatycznych w fabrykach, te urządzenia pomagają operatorom monitorować i kontrolować ciśnienie robocze, zapewniając bezpieczeństwo i efektywność pracy.
W energetyce manometry Bourdona są stosowane do pomiaru ciśnienia pary w kotłach i turbinach. Ich zdolność do pracy w wysokich temperaturach i przy dużych ciśnieniach sprawia, że są niezastąpione w elektrowniach konwencjonalnych i jądrowych. Pomagają w utrzymaniu optymalnych parametrów pracy, co przekłada się na efektywność produkcji energii.
Nie można też zapomnieć o zastosowaniach w przemyśle spożywczym i farmaceutycznym. Tutaj manometry z rurką Bourdona są używane do kontroli ciśnienia w procesach fermentacji, sterylizacji czy w systemach filtracji. Ich higieniczna konstrukcja i możliwość czyszczenia sprawiają, że spełniają surowe wymagania tych branż.
- Przemysł naftowy i gazowy: monitoring ciśnienia w rurociągach i zbiornikach
- Przemysł chemiczny: kontrola ciśnienia w reaktorach i kolumnach destylacyjnych
- Systemy hydrauliczne i pneumatyczne: monitorowanie ciśnienia roboczego
- Energetyka: pomiar ciśnienia pary w kotłach i turbinach
- Przemysł spożywczy i farmaceutyczny: kontrola ciśnienia w procesach produkcyjnych
Zalety i wady manometru z rurką Bourdona: analiza porównawcza
Jedną z głównych zalet manometrów z rurką Bourdona jest ich prostota i niezawodność. Dzięki minimalistycznej konstrukcji, z niewielką liczbą ruchomych części, są one mniej podatne na awarie niż bardziej skomplikowane urządzenia elektroniczne. Ta cecha sprawia, że są szczególnie cenione w trudnych warunkach przemysłowych, gdzie niezawodność jest kluczowa.
Kolejną zaletą jest ich wszechstronność. Manometry z rurką Bourdona mogą mierzyć szeroki zakres ciśnień, od niewielkich podciśnień po bardzo wysokie nadciśnienia. Dodatkowo, mogą być wykonane z różnych materiałów, co pozwala na ich stosowanie w różnorodnych środowiskach, w tym w kontakcie z agresywnymi chemikaliami.
Warto również wspomnieć o ich ekonomiczności. W porównaniu do bardziej zaawansowanych technologicznie rozwiązań, manometry Bourdona są stosunkowo tanie w produkcji i utrzymaniu. Nie wymagają one zasilania elektrycznego, co dodatkowo obniża koszty eksploatacji i zwiększa ich niezawodność w miejscach, gdzie dostęp do energii elektrycznej może być ograniczony.
Jeśli chodzi o wady, jedną z nich jest ograniczona dokładność w porównaniu do niektórych cyfrowych urządzeń pomiarowych. Choć dla większości zastosowań przemysłowych dokładność manometrów Bourdona jest wystarczająca, w niektórych specjalistycznych aplikacjach mogą być potrzebne bardziej precyzyjne instrumenty.
Inną potencjalną wadą jest wrażliwość na wibracje i wstrząsy. Chociaż istnieją rozwiązania minimalizujące ten problem (np. wypełnienie gliceryną), w niektórych środowiskach o wysokim poziomie wibracji manometry Bourdona mogą wymagać częstszej kalibracji lub konserwacji.
Kalibracja i konserwacja manometru z rurką Bourdona
Kalibracja manometru z rurką Bourdona jest kluczowym procesem, który zapewnia dokładność i wiarygodność pomiarów. Polega ona na porównaniu wskazań manometru z wzorcowym urządzeniem pomiarowym o znanej dokładności. Proces ten powinien być przeprowadzany regularnie, a częstotliwość zależy od warunków pracy i wymagań konkretnej aplikacji.
Podczas kalibracji sprawdza się nie tylko dokładność wskazań, ale także liniowość skali i powtarzalność pomiarów. Wszelkie odchylenia są notowane, a manometr jest odpowiednio regulowany. W niektórych przypadkach może być konieczna wymiana niektórych komponentów, takich jak rurka Bourdona czy mechanizm zegarowy.
Konserwacja manometrów z rurką Bourdona obejmuje regularne czyszczenie i inspekcję wizualną. Należy zwrócić szczególną uwagę na stan obudowy, szczelność połączeń i czytelność skali. W przypadku manometrów wypełnionych płynem tłumiącym, należy kontrolować poziom tego płynu i w razie potrzeby go uzupełniać.
Ważnym aspektem konserwacji jest ochrona manometru przed szkodliwymi czynnikami zewnętrznymi. Może to obejmować instalację osłon przeciwudarowych, stosowanie separatorów membranowych w przypadku agresywnych mediów, czy też regularne czyszczenie przyłącza procesowego, aby zapobiec jego zatykaniu.
Warto pamiętać, że prawidłowa konserwacja i kalibracja nie tylko przedłużają żywotność manometru, ale także zapewniają bezpieczeństwo procesów przemysłowych. Niedokładne pomiary ciśnienia mogą prowadzić do poważnych awarii lub wypadków, dlatego tak ważne jest utrzymanie manometrów w doskonałym stanie technicznym.
- Regularna kalibracja: porównanie wskazań z wzorcowym urządzeniem pomiarowym
- Inspekcja wizualna: sprawdzanie stanu obudowy, szczelności połączeń i czytelności skali
- Czyszczenie: utrzymanie manometru w czystości dla zapewnienia prawidłowego działania
- Ochrona przed czynnikami zewnętrznymi: stosowanie osłon i separatorów membranowych
- Kontrola płynu tłumiącego: w manometrach wypełnionych, regularne sprawdzanie poziomu płynu
Innowacje w konstrukcji manometru z rurką Bourdona
Choć podstawowa zasada działania manometru z rurką Bourdona pozostaje niezmienna od ponad 150 lat, współczesne innowacje znacząco rozszerzają możliwości tego urządzenia. Jednym z najważniejszych trendów jest integracja elektroniki. Nowoczesne manometry często wyposażone są w czujniki elektroniczne, które przekształcają ruch rurki Bourdona na sygnał elektryczny.
Ta cyfryzacja otwiera nowe możliwości. Manometry z rurką Bourdona mogą teraz być częścią systemów automatyki przemysłowej, przesyłając dane w czasie rzeczywistym do centralnych systemów kontroli. Umożliwia to zdalne monitorowanie ciśnienia, automatyczne alarmowanie w przypadku przekroczenia ustalonych wartości i gromadzenie danych do analizy trendów.
Inną innowacją jest zastosowanie nowych materiałów w konstrukcji rurki Bourdona. Zaawansowane stopy metali i materiały kompozytowe pozwalają na zwiększenie wytrzymałości i odporności na korozję, jednocześnie zachowując elastyczność niezbędną do precyzyjnych pomiarów. Dzięki temu manometry mogą pracować w jeszcze bardziej wymagających warunkach.
Warto też wspomnieć o rozwoju manometrów wielofunkcyjnych. Współczesne urządzenia często łączą pomiar ciśnienia z pomiarem temperatury czy przepływu, oferując kompleksowe rozwiązanie w jednym urządzeniu. To nie tylko oszczędza miejsce, ale także ułatwia korelację różnych parametrów procesu.
Wreszcie, nowoczesne manometry z rurką Bourdona coraz częściej projektowane są z myślą o łatwej kalibracji i konserwacji. Modułowa konstrukcja ułatwia wymianę części, a niektóre modele oferują nawet możliwość samokalibracji, co znacznie upraszcza proces utrzymania urządzenia w optymalnym stanie technicznym.
Podsumowanie
Manometry z rurką Bourdona to niezawodne i wszechstronne urządzenia pomiarowe, które rewolucjonizują pomiar ciśnienia w przemyśle. Ich prosta konstrukcja, oparta na elastycznej rurce, zapewnia dokładne odczyty w szerokim zakresie zastosowań - od przemysłu naftowego po systemy hydrauliczne. Dzięki swojej niezawodności i ekonomiczności, stały się standardem w wielu gałęziach przemysłu.
Innowacje w konstrukcji manometrów z rurką Bourdona otwierają nowe możliwości. Integracja z systemami cyfrowymi, zastosowanie zaawansowanych materiałów i rozwój urządzeń wielofunkcyjnych zwiększają ich użyteczność. Te udoskonalenia, w połączeniu z łatwością konserwacji i kalibracji, sprawiają, że manometry Bourdona pozostają kluczowym narzędziem w nowoczesnym przemyśle, łącząc tradycyjną niezawodność z nowoczesnymi technologiami.
