Zawór zwrotny to kluczowy element każdej instalacji hydraulicznej. Jego głównym zadaniem jest zapobieganie przepływowi wody w niepożądanym kierunku. Prawidłowy montaż tego urządzenia ma zasadnicze znaczenie dla sprawnego działania całego systemu wodnego. Zawór można zamontować w dwóch miejscach: na końcu rury ssącej lub bezpośrednio przy pompie. Wybór odpowiedniego typu zaworu i jego właściwa instalacja zapewniają długotrwałe i bezawaryjne funkcjonowanie instalacji.
Najważniejsze informacje:- Zawór zwrotny blokuje niepożądany przepływ cieczy w przeciwnym kierunku
- Montaż możliwy na końcu rury ssącej lub przy pompie
- Przed instalacją należy sprawdzić drożność zaworu
- Kierunek montażu musi być zgodny ze strzałką na korpusie
- Konieczne jest zapewnienie szczelnego i stabilnego połączenia
- Zalecane jest zastosowanie siatki ochronnej przed zaworem
Co to jest zawór zwrotny i dlaczego jest ważny
Zawór zwrotny to kluczowy element instalacji hydraulicznej, który działa jak jednokierunkowa zastawka. Jego głównym zadaniem jest kontrola przepływu wody w jednym kierunku, co zapobiega cofaniu się cieczy. Prawidłowy montaż zaworu zwrotnego chroni instalację przed uszkodzeniami spowodowanymi przepływem wstecznym.
Mechanizm działa na zasadzie automatycznego zamykania się przy próbie przepływu wody w przeciwnym kierunku. Specjalna konstrukcja zaworu wykorzystuje ciśnienie przepływającej cieczy do otwierania i zamykania. Jest to niezawodny sposób na zabezpieczenie całego systemu wodnego.
- Zapobiega zanieczyszczeniu wody pitnej
- Chroni pompę przed uszkodzeniem
- Zwiększa wydajność systemu hydraulicznego
- Eliminuje ryzyko zalania pomieszczeń
- Wydłuża żywotność instalacji wodnej
Gdzie zamontować zawór zwrotny w instalacji wodnej
Lokalizacja zaworu zwrotnego ma kluczowe znaczenie dla jego skuteczności. Montaż zaworu zwrotnego w instalacji wodnej wymaga starannego przemyślenia. Wybór odpowiedniego miejsca zależy od typu instalacji i jej przeznaczenia.
| Miejsce montażu | Zalety | Wady |
| Koniec rury ssącej | Najlepsza ochrona pompy, wysoka skuteczność | Trudniejszy dostęp serwisowy |
| Przy pompie | Łatwy dostęp, prosta konserwacja | Mniejsza ochrona rury ssącej |
| Na rurze tłocznej | Dobra ochrona przed uderzeniem hydraulicznym | Wymaga dodatkowych zabezpieczeń |
Umiejscowienie zaworu zwrotnego na końcu rury ssącej zapewnia najlepszą ochronę całego układu. Montaż przy pompie jest praktycznym rozwiązaniem, gdy dostęp do końca rury ssącej jest utrudniony.

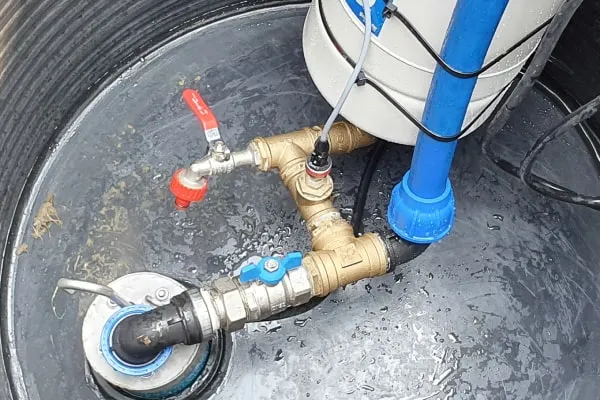

Montaż zaworu przy pompie wodnej
Montaż zaworu zwrotnego przy pompie wymaga szczególnej precyzji. Należy zachować minimalną odległość 50 cm od pompy, aby zapewnić stabilny przepływ.
Kluczowe jest zachowanie prawidłowego kierunku przepływu, który wskazuje strzałka na korpusie. Wszystkie połączenia muszą być dokładnie uszczelnione, aby uniknąć przecieków.
Instalacja na końcu rury ssącej
Instalacja zaworu zwrotnego wody na końcu rury ssącej wymaga dokładnego przygotowania miejsca montażu. Rura musi być czysta i pozbawiona zanieczyszczeń, które mogłyby zakłócić pracę zaworu. Ważne jest też zachowanie odpowiedniego spadku rury.
Przed montażem należy sprawdzić stan techniczny zaworu i jego kompatybilność z instalacją. Kluczowe jest zastosowanie odpowiednich uszczelek i materiałów montażowych. Podczas instalacji warto użyć dodatkowego zabezpieczenia w postaci filtra siatkowego.
- Minimalna głębokość zanurzenia: 30 cm
- Wymagana średnica rury: zgodna z zaworem
- Maksymalne ciśnienie robocze: zgodne ze specyfikacją
- Temperatura pracy: od 5°C do 90°C
Czytaj więcej: Rozpoznaj zawór pompy wspomagania objawy zanim będzie za późno
Jak uniknąć błędów podczas montażu
Podstawowym błędem jest nieprawidłowe ustawienie kierunku przepływu. Zasady montażu zaworu zwrotnego wymagają dokładnego sprawdzenia oznaczenia kierunku na korpusie urządzenia.
Nieodpowiednie uszczelnienie połączeń może prowadzić do wycieków. Zbyt mocne dokręcenie może uszkodzić gwint lub sam zawór.
Montaż zaworu w niewłaściwej pozycji zmniejsza jego skuteczność. Zawsze należy przestrzegać zaleceń producenta dotyczących kąta montażu.
| Błąd | Konsekwencje |
| Odwrotny kierunek montażu | Brak przepływu wody, uszkodzenie pompy |
| Niedokładne uszczelnienie | Wycieki, straty ciśnienia |
| Zła średnica zaworu | Nieprawidłowa praca, straty wydajności |
| Brak filtra przed zaworem | Szybsze zużycie, awarie |
Wymagania techniczne montażu
Średnica zaworu musi być dopasowana do średnicy rury w miejscu montażu. Ciśnienie robocze instalacji nie może przekraczać wartości nominalnej zaworu. Temperatura przepływającej wody musi mieścić się w zakresie określonym przez producenta.
Materiał wykonania zaworu powinien być odporny na korozję i dostosowany do rodzaju transportowanej cieczy. Gwint zaworu musi odpowiadać standardowi używanemu w instalacji. Wymagana jest również odpowiednia przestrzeń montażowa dla swobodnego dostępu serwisowego.
Pamiętaj o zastosowaniu taśmy teflonowej lub pasty uszczelniającej na gwintach. Używaj tylko certyfikowanych materiałów montażowych.
Konserwacja i serwisowanie zaworu zwrotnego
Regularne przeglądy zaworu zwrotnego należy wykonywać co 6 miesięcy. Podczas kontroli sprawdzamy szczelność połączeń i swobodę ruchu elementu zamykającego. Czyścimy również wnętrze zaworu z osadów.
Konserwacja obejmuje sprawdzenie stanu uszczelek i ewentualną wymianę zużytych elementów. Należy też skontrolować poprawność działania mechanizmu zamykającego. Warto też przepłukać instalację, aby usunąć zanieczyszczenia.
Częstotliwość przeglądów zależy od intensywności użytkowania i jakości wody. W przypadku wody twardej lub zanieczyszczonej, kontrole powinny być częstsze.
Rozpoznawanie awarii zaworu
Hałas podczas pracy może świadczyć o zużyciu elementu zamykającego. Widoczne wycieki wskazują na uszkodzenie uszczelek lub korpusu zaworu.
Spadek ciśnienia w instalacji często oznacza nieprawidłowe działanie zaworu. Problemy z uruchomieniem pompy mogą świadczyć o zablokowaniu mechanizmu.
W przypadku wykrycia usterki należy natychmiast wyłączyć instalację. Naprawa wymaga wymontowania zaworu i dokładnej diagnostyki. Niektóre awarie wymagają wymiany całego urządzenia na nowe.
Najważniejsze zasady montażu i eksploatacji zaworu zwrotnego
Prawidłowy montaż zaworu zwrotnego to klucz do bezawaryjnego działania instalacji wodnej. Wybór odpowiedniej lokalizacji - czy to na końcu rury ssącej, czy przy pompie - musi być podyktowany specyfiką systemu. Najważniejsze to zachować zgodność kierunku przepływu ze strzałką na korpusie i zapewnić odpowiednie uszczelnienie.
Regularna konserwacja co 6 miesięcy znacząco wydłuża żywotność urządzenia. Szczególną uwagę należy zwrócić na czystość wnętrza zaworu, stan uszczelek oraz swobodę ruchu elementu zamykającego. Szybkie reagowanie na pierwsze oznaki awarii, takie jak hałas czy spadek ciśnienia, pomoże uniknąć poważniejszych uszkodzeń.
Pamiętaj, że montaż zaworu zwrotnego w instalacji wodnej to nie tylko kwestia techniczna, ale przede wszystkim gwarancja bezpieczeństwa całego systemu. Przestrzeganie wymogów technicznych, stosowanie odpowiednich materiałów i regularne przeglądy to podstawa długotrwałej i bezproblemowej eksploatacji.
