Przekaźnik półprzewodnikowy, czyli ssr, to wygodny sposób na ciche i szybkie załączanie obciążenia bez klasycznych styków. W praktyce liczy się jednak nie tylko sama zasada działania, ale też dobór do typu obciążenia, odprowadzenie ciepła i kilka prostych zabezpieczeń. W tym tekście pokazuję, kiedy taki element ma sens, jak go dobrać i na co uważać, żeby zamiast wygody nie dostać przegrzewania albo dziwnych objawów w układzie.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem SSR
- SSR nie ma ruchomych styków, więc pracuje cicho i dobrze znosi częste przełączanie.
- W zamian oddaje ciepło, ma prąd upływu i wymaga poprawnego chłodzenia.
- Do grzałek zwykle nadaje się bardzo dobrze, ale przy transformatorach i silnikach trzeba większej ostrożności.
- Bezpieczny punkt startowy to zostawienie 20-30% zapasu względem danych katalogowych, a przy obciążeniach indukcyjnych jeszcze więcej.
- Najczęstsze problemy wynikają nie z „słabego przekaźnika”, tylko z błędnego doboru, montażu lub chłodzenia.
Co to jest przekaźnik półprzewodnikowy i jak działa
W środku SSR nie ma sprężynujących styków, które zamykają i otwierają obwód mechanicznie. Zamiast tego pracuje układ elektroniczny: na wejściu pojawia się sygnał sterujący, najczęściej przez diodę LED i optoizolację, a po stronie wyjścia przełącza się element mocy, taki jak triak, tyrystor albo MOSFET. Dzięki temu sygnał sterujący i obciążenie są od siebie oddzielone, czyli mamy izolację galwaniczną - barierę, która ogranicza przenoszenie zakłóceń między obwodami.
Największa różnica względem klasycznego przekaźnika jest prosta: tutaj nie ma łuku na stykach, nie ma ich wypalania i nie ma „klikania” przy każdym cyklu. To właśnie dlatego SSR dobrze znosi bardzo częste załączanie, szczególnie w układach grzejnych i automatyce, gdzie przekaźnik mechaniczny zużyłby się zbyt szybko.
Wersje do prądu przemiennego i stałego nie są zamienne. Dla AC zwykle stosuje się triaki lub tyrystory, a dla DC MOSFET-y. Ja zawsze sprawdzam też sposób załączania: zero-cross uruchamia wyjście w okolicy przejścia napięcia przez zero, a tryb „random turn-on” włącza je natychmiast, w dowolnym momencie przebiegu. To detal, który później decyduje o tym, czy układ będzie działał spokojnie, czy zacznie generować udary prądowe.
To właśnie ten brak styków daje szybkość i ciszę pracy, ale równocześnie przenosi ciężar projektu na temperaturę i charakter obciążenia.
Kiedy daje przewagę nad zwykłym przekaźnikiem
Ja zwykle patrzę na SSR nie jako na „lepszy przekaźnik”, tylko jako na narzędzie do konkretnych zadań. Ma sens wtedy, gdy obciążenie przełącza się często, zależy nam na ciszy, a w układzie nie chcemy łuku, drgań styków ani mechanicznego zużycia.
| Cecha | SSR | Przekaźnik mechaniczny |
|---|---|---|
| Ruchome styki | Brak | Są i zużywają się |
| Hałas przy przełączaniu | Praktycznie brak | Słyszalne kliknięcie |
| Częste cykle pracy | Bardzo dobre | Styczki i mechanika szybciej się zużywają |
| Odporność na wstrząsy | Wysoka | Niższa |
| Łuk i iskrzenie | Brak na stykach | Mogą występować |
| Straty cieplne | Trzeba je odprowadzić | Zwykle mniejsze w samym elemencie |
| Prąd upływu w stanie wyłączenia | Występuje | Praktycznie zerowy |
| Koszt zakupu | Zwykle wyższy | Zwykle niższy |
W praktyce SSR wygrywa przy grzałkach, lampach, cyklicznym sterowaniu i miejscach, gdzie mechanika po prostu przeszkadza. Jeśli jednak przełączasz coś rzadko, zależy Ci na prostocie i masz mało miejsca na chłodzenie, zwykły przekaźnik nadal bywa rozsądniejszym wyborem.
Jeśli już wiesz, że brak styków daje Ci realną korzyść, czas dobrać element do konkretnego obciążenia, a nie tylko do napisu na obudowie.
Jak dobrać go do obciążenia i sposobu sterowania
Dobór zaczynam od odpowiedzi na trzy pytania: co przełączam, jak często i czy obciążenie ma duży prąd rozruchowy. Dopiero potem patrzę na napięcie i prąd znamionowy, bo w praktyce to nie sam amper decyduje o sukcesie, tylko zachowanie całego układu przy starcie, w temperaturze roboczej i przy zakłóceniach.
| Rodzaj obciążenia | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Grzałka, piec, suszarka, inkubator | SSR z przełączaniem w zerze | Chłodzenie, strata mocy, ciągła praca cykliczna |
| Transformator | Duży zapas albo inne rozwiązanie sterujące | Zero-cross może wywołać bardzo duży udar prądowy |
| Silnik, zawór, obciążenie indukcyjne | Dobór z dużym marginesem i kontrolą fazy załączania | Prąd rozruchowy, rewers, opóźnienie przełączania |
| Lampy, zasilacze, LED driver | SSR z uwzględnieniem prądu upływu i udaru | Żarzenie po wyłączeniu, wrażliwość na zakłócenia |
| Obciążenie DC | Wersja przeznaczona do DC, zwykle z MOSFET-em | Nie mieszać z wersją AC i sprawdzić polaryzację |
Przy transformatorach trzeba szczególnej ostrożności, bo przełączanie w zerze potrafi wygenerować udar nawet 10-40 razy większy od prądu ustalonego. Dlatego nie wybieram tu rozwiązania „na oko” - jeśli transformator ma pracować często, lepiej przewidzieć większy zapas albo inny sposób sterowania.
W obciążeniach indukcyjnych, takich jak silniki i elektromagnesy, ważne jest też opóźnienie przy zmianie kierunku. W praktyce bezpieczny bufor przy przełączaniu rewersu to co najmniej 30 ms, bo triak lub podobny element nie gaśnie natychmiast po zaniku sygnału sterującego.
Jeśli układ ma pracować w trybie grzania, warto zacząć od wersji zero-cross, a jeśli sterowanie wymaga dokładniejszego dozowania energii, rozważyć sterowanie fazowe. To jednak zwiększa wymagania wobec zakłóceń i projektu całego układu, więc nie zawsze jest najlepszym wyborem.
Sam dobór to dopiero połowa sukcesu, bo druga połowa rozgrywa się przy montażu i chłodzeniu.
Na co zwrócić uwagę przy montażu i chłodzeniu
Tu najczęściej wychodzą błędy, których nie widać na pierwszy rzut oka. SSR nie zużywa styków, ale za to zamienia część energii w ciepło, więc jeśli nie ma dobrego odprowadzenia temperatury, potrafi paść dużo szybciej, niż sugeruje sama obudowa.

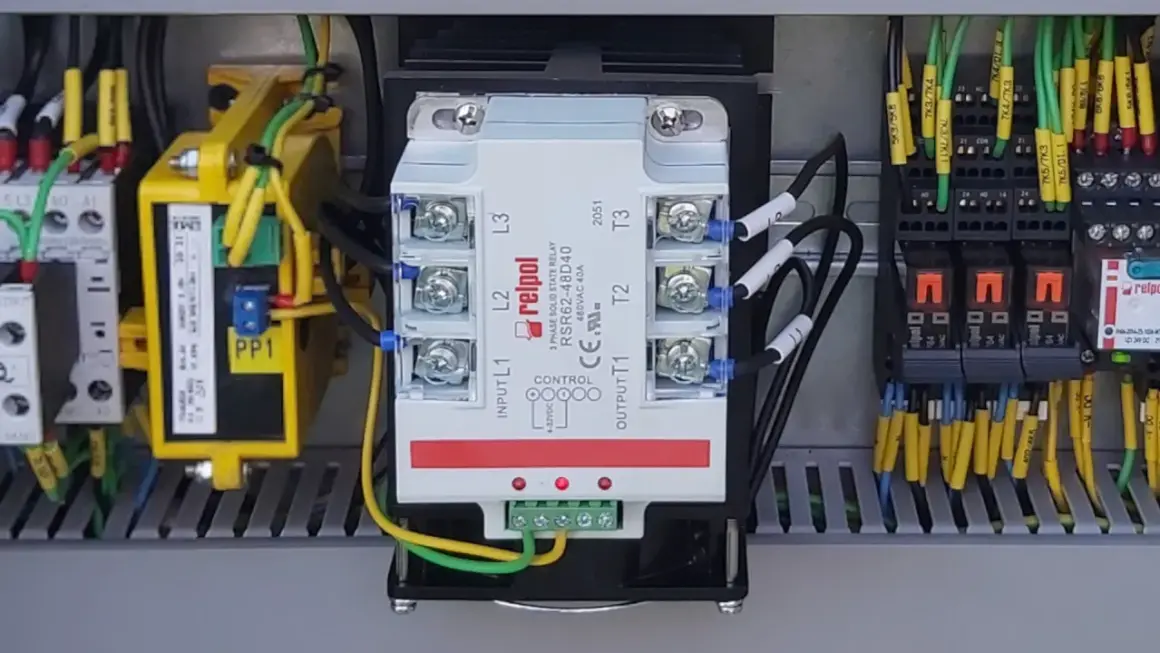

Jak podaje OMRON, sensownym punktem startowym jest zostawienie 20-30% zapasu względem wartości katalogowych, a przy obciążeniach indukcyjnych jeszcze większego marginesu. Ja traktuję to jako minimum, nie jako luksus. Gdy w grę wchodzi szafa sterownicza, liczy się nie tylko sam element, ale też przepływ powietrza, położenie względem innych źródeł ciepła i temperatura otoczenia po dłuższej pracy.
Dobrym przykładem jest proste liczenie strat: jeśli układ ma spadek około 1,6 V przy 30 A, to samo przełączanie oddaje około 48 W ciepła. To już poziom, którego nie można zignorować w małej, zamkniętej obudowie bez wentylacji.
- Dobierz radiator do prądu, a nie do „miejsca, które jeszcze zostało” w szafie.
- Użyj pasty termicznej albo odpowiedniej podkładki przewodzącej ciepło, bo sama powierzchnia styku zwykle nie wystarcza.
- Zostaw drogę dla konwekcji powietrza i nie montuj SSR tuż nad źródłem dużego ciepła.
- Sprawdź temperaturę w najgorszym punkcie szafy po ustabilizowaniu pracy, a nie tuż po uruchomieniu.
- Jeśli układ pracuje w kurzu lub przy słabej wentylacji, planuj okresowe czyszczenie i kontrolę radiatora.
Według OMRON, wzrost temperatury o 10°C potrafi w praktyce mocno przyspieszyć zużycie półprzewodników, więc temperatura nie jest dodatkiem do projektu, tylko jednym z głównych parametrów. Właśnie dlatego przy większych prądach czasem lepszy okazuje się większy element z radiatorem niż „mniejszy i elegantszy” układ, który po miesiącu będzie grzał całą szafę.
Gdy montaż jest poprawny, zostają już głównie błędy logiczne i dobór nie do tego obciążenia, które naprawdę ma pracować.
Najczęstsze błędy, które kończą się awarią albo dziwnym zachowaniem
Najwięcej problemów nie bierze się z samego SSR, tylko z założenia, że „skoro ma 25 A, to wszystko będzie dobrze”. W praktyce to za mało, bo równie ważny jest prąd rozruchowy, charakter obciążenia i to, co dzieje się z ciepłem w szafie sterowniczej.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zbyt mały radiator albo jego brak | Przegrzanie, skrócenie życia, awaria w cieplejsze dni | Policz straty i zapewnij realne chłodzenie |
| Zero-cross przy transformatorze | Duży udar prądowy, wybijanie zabezpieczeń, możliwe uszkodzenie | Dobierz inny tryb lub większy zapas |
| Za mały margines prądowy | Układ działa „na granicy” i pada przy starcie | Zostaw 20-30% zapasu, a przy indukcyjnych jeszcze więcej |
| Ignorowanie prądu upływu | Lampy LED żarzą się po wyłączeniu, elektronika dostaje pozorne zasilanie | Dodaj rezystor upustowy albo wybierz inne rozwiązanie |
| Zbyt szybki rewers silnika | Zwarcie po stronie obciążenia albo uszkodzenie wyjścia | Zachowaj przerwę co najmniej 30 ms |
| Brak ochrony przed przepięciami | Uszkodzenia po impulsach i zakłóceniach | Stosuj bezpiecznik szybki i odpowiednią ochronę transjentów |
W układach indukcyjnych przydaje się też prosty układ gasikowy, czyli snubber, który ogranicza część przepięć powstających przy wyłączaniu. Nie zastępuje on poprawnego doboru, ale często wyraźnie poprawia odporność całego układu.
Jeśli te błędy są opanowane, można już uczciwie ocenić, gdzie taki element daje realną przewagę, a gdzie tylko komplikuje układ.
Gdzie w praktyce sprawdza się najlepiej
W warsztacie i automatyce domowej SSR jest najbardziej sensowny tam, gdzie załączasz coś często i zależy Ci na spokoju pracy. Najlepiej czuję go przy grzałkach, piecach, suszarkach, inkubatorach, prostych układach grzewczych i sterowaniu temperaturą, bo to właśnie tam brak styków robi największą różnicę.
- Grzałki i urządzenia grzejne - tu SSR błyszczy, bo cykle ON/OFF mogą być bardzo częste, a cisza pracy jest dodatkowym bonusem.
- Oświetlenie i sygnalizacja - przy długiej eksploatacji i wielu cyklach przełączania rozwiązanie półprzewodnikowe jest po prostu trwalsze.
- Mała automatyka i układy PLC - łatwo sterować wejściem z elektroniki, a izolacja galwaniczna pomaga chronić sterownik.
- Stanowiska testowe - tam, gdzie elementy są przełączane w kółko, mechanika szybko się męczy.
- Układy z wibracjami lub wstrząsami - brak styków eliminuje jeden z typowych problemów pracy w trudniejszych warunkach.
Nie wybieram go natomiast bezrefleksyjnie do wszystkiego. Jeśli obciążenie jest przełączane rzadko, budżet jest napięty, a miejsce na chłodzenie prawie nie istnieje, zwykły przekaźnik może być bardziej rozsądny. Podobnie wtedy, gdy obwód wymaga pełnego odcięcia bez żadnego prądu upływu - w takim scenariuszu SSR potrafi zaskoczyć nie w tę stronę, w którą byś chciał.
To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed montażem, bo oszczędza czas i nerwy na etapie uruchomienia.
Co sprawdzam przed montażem, żeby układ działał bez niespodzianek
Przed przykręceniem SSR do szyny albo płyty robię krótką kontrolę. Zajmuje minutę, a potrafi uratować cały układ przed problemami, które później wyglądają jak „awaria urządzenia”, choć w praktyce są tylko błędem doboru.
- Czy to obciążenie AC czy DC.
- Czy potrzebuję przełączania w zerze, czy natychmiastowego załączenia.
- Jaki jest prąd rozruchowy, a nie tylko prąd roboczy.
- Czy mam przewidziany radiator i sensowny przepływ powietrza.
- Czy prąd upływu nie spowoduje świecenia, żarzenia albo fałszywego zasilania elektroniki.
- Czy zabezpieczenie przeciwprzepięciowe i bezpiecznik są dobrane do realnego obciążenia.
Najprostsza reguła jest taka: jeśli obciążenie ma być przełączane często, cicho i w warunkach, które da się dobrze opanować termicznie, SSR zwykle wygrywa. Jeśli liczy się prostota, niski koszt i rzadkie załączanie, klasyczny przekaźnik nadal bywa rozsądniejszy. Dobre rozwiązanie nie zaczyna się od samej nazwy elementu, tylko od tego, jak naprawdę pracuje cały układ.
