Urządzenie obniżające ciśnienie gazu albo prędkość obrotową w napędzie wydaje się proste, ale to właśnie od niego często zależą bezpieczeństwo, stabilność pracy i żywotność całego układu. W praktyce ten reduktor ma dwa najczęstsze oblicza: gazowe i mechaniczne, a ich dobór rządzi się innymi zasadami. W tym tekście pokazuję, jak to działa, jak wybrać właściwy wariant i na co uważać przy montażu oraz użytkowaniu.
Jak dobrać układ redukcyjny, żeby był bezpieczny i stabilny
- W instalacji gazowej najważniejsze są: ciśnienie wyjściowe, przepływ i szczelność.
- W napędzie mechanicznym liczą się: przełożenie, moment i temperatura pracy.
- Prosty model do LPG kupisz zwykle za około 20-50 zł, a rozwiązania bardziej wymagające kosztują wielokrotnie więcej.
- Przekładnia 5:1 zmniejsza obroty około pięciokrotnie, ale wymaga sensownego zapasu momentu.
- Element regulacyjny nie powinien zastępować zaworu odcinającego.
- Najczęstszy błąd to dobór po gwincie albo cenie, zamiast po parametrach pracy.
Czym jest i dlaczego ta nazwa bywa myląca
Najpierw rozdzielam dwa znaczenia, bo to oszczędza sporo nieporozumień. W jednym przypadku chodzi o urządzenie do obniżania ciśnienia gazu i utrzymywania go na stałym poziomie, w drugim o przekładnię, która zwalnia obroty i oddaje większy moment. Mechanika działania jest inna, ale cel podobny: dopasować parametry źródła do tego, czego naprawdę potrzebuje odbiornik.
| Cecha | W układzie gazowym | W napędzie mechanicznym |
|---|---|---|
| Co zmienia | Obniża ciśnienie do bezpiecznego i stabilnego poziomu | Zmniejsza prędkość obrotową i zwiększa moment |
| Najważniejszy parametr | Ciśnienie wyjściowe i przepływ | Przełożenie, moment i sprawność |
| Typowe zastosowanie | Butle LPG, instalacje techniczne, palniki, laboratoria | Maszyny, przenośniki, podajniki, automatyka |
| Najczęstszy błąd | Zły zakres ciśnienia albo nieszczelność | Za mały zapas momentu lub zbyt wysokie obroty wejściowe |
Jeżeli mam rozmawiać o doborze sensownie, zawsze zaczynam od tego rozdzielenia, bo dopiero ono pokazuje, jakie parametry trzeba policzyć. Najłatwiej widać to wtedy, gdy zajrzy się do wnętrza obu wersji.
Jak działa część gazowa i dlaczego stabilność ma większe znaczenie niż sama redukcja

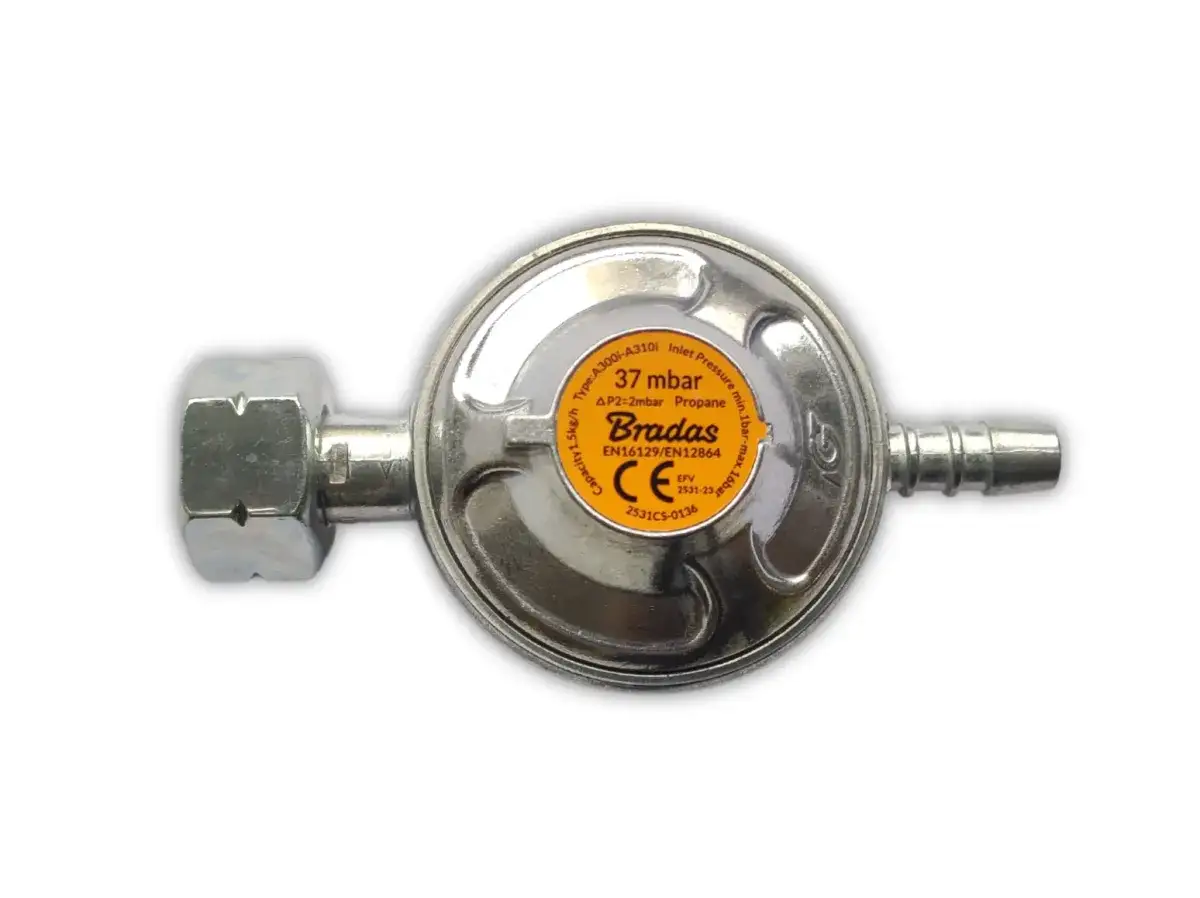

Według Emersona regulator ciśnienia to mechaniczne urządzenie, które bez zewnętrznego zasilania obniża wysokie ciśnienie wejściowe do niższego, stałego ciśnienia wyjściowego. W środku pracują zwykle sprężyna, membrana i zawór, które cały czas porównują ciśnienie po stronie wyjściowej z nastawą. Gdy pobór rośnie, zawór bardziej się otwiera; gdy pobór spada, domyka się. To prosta pętla sprzężenia zwrotnego, a właśnie ona odpowiada za stabilność.
Co dzieje się wewnątrz
Jeżeli odbiornik zaczyna pobierać więcej gazu, ciśnienie za urządzeniem spada o chwilę. Membrana to wyczuwa i przesuwa element zamykający, aby dopuścić większy przepływ. Gdy pobór maleje, układ wraca w stronę nastawy. W praktyce nie chodzi o idealnie równą linię, tylko o rozsądną stabilność w dopuszczalnym zakresie. Ten niewielki spadek przy obciążeniu to droop, czyli odchyłka robocza od nastawy.
Drugi ważny termin to lock-up. Oznacza niewielki wzrost ciśnienia po zamknięciu poboru, zanim zawór domknie się szczelnie. To nie jest awaria, tylko normalna cecha wielu konstrukcji. Emerson zwraca też uwagę, że taki element nie powinien pracować jak zawór odcinający, bo do izolacji układu potrzebny jest osobny zawór.
Jakie warianty spotykam najczęściej
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bezpośredniego działania | Proste instalacje, mniejsze przepływy, zastosowania domowe i lekkie warsztatowe | Prosty, tani, łatwy w obsłudze | Większe odchyłki przy zmianie poboru |
| Sterowany pilotem | Większe przepływy i potrzeba dokładniejszego trzymania nastawy | Lepsza stabilność, wyższa wydajność | Wyższa cena i bardziej złożona budowa |
W prostych instalacjach wybieram zwykle rozwiązanie bezpośrednie, bo jest wystarczające i odporne na codzienne użytkowanie. Gdy przepływ jest większy albo ciśnienie musi trzymać się bliżej nastawy, lepiej sprawdza się wariant pilotowany. Skoro gazowa wersja polega na stabilizacji ciśnienia, druga strona tematu dotyczy prędkości i momentu.
Jak działa część mechaniczna i gdzie przełożenie naprawdę pomaga
W mechanice zasada jest podobna, tylko zamiast ciśnienia kontroluję obroty. Zespół kół zębatych lub ślimaków zmniejsza prędkość wejściową, a w zamian podnosi moment na wyjściu. Jeśli silnik pracuje z prędkością 3000 obr./min, przełożenie 5:1 da w przybliżeniu 600 obr./min. Przy 10:1 zejdziesz do około 300 obr./min, ale tylko wtedy, gdy układ ma dość mocy i nie dławi się pod obciążeniem.
Praktyka jest prosta: im większe przełożenie, tym mniejsza prędkość i większa siła dostępna na wyjściu. Część energii zawsze ginie na tarcie, hałas i nagrzewanie, więc nie traktuję przełożenia jak magicznego mnożnika. To narzędzie do dopasowania pracy maszyny, a nie sposób na obejście ograniczeń silnika.
Przeczytaj również: Co to jest IoT i jaką rolę pełni w systemie smart home?
Najczęściej spotykane konstrukcje
| Rodzaj przekładni | Najlepsze cechy | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Planetarna | Kompaktowa, precyzyjna, dobrze znosi duży moment | Roboty, automatyka, napędy wymagające zwartej budowy | Zwykle droższa i bardziej wymagająca montażowo |
| Ślimakowa | Duże przełożenia w małej obudowie, prosta konstrukcja | Wolniejsze napędy, proste maszyny, kompaktowe układy | Większe straty i wyraźniejsze grzanie |
| Walcowa | Sprawna, popularna, przewidywalna w serwisie | Ogólne zastosowania warsztatowe i przemysłowe | Bywa większa i głośniejsza od kompaktowych alternatyw |
| Stożkowa | Zmienia kierunek osi obrotu | Układy, w których napęd musi „skręcić” pod kątem | Często droższa od prostszych rozwiązań |
Jeżeli chcę dobrać układ do konkretnej maszyny, patrzę nie tylko na przełożenie, ale też na cykle pracy, temperaturę i rozruch pod obciążeniem. To prowadzi prosto do pytania, jak dobrać rozwiązanie do domu, warsztatu albo urządzenia pracującego na co dzień.
Jak dobrać rozwiązanie do domu, warsztatu albo maszyny
Ja zaczynam od czterech pytań: co jest medium, jaki ma być zakres wyjściowy, ile ma wynosić pobór i jak długo układ ma pracować bez przerwy. W gazie patrzę na ciśnienie, przepływ i typ przyłącza. W mechanice liczą się moment, obroty oraz zapas na rozruch. To dlatego dwa modele o podobnej cenie potrafią sprawować się zupełnie inaczej.
| Sytuacja | Na co patrzeć przede wszystkim | Co zwykle się opłaca |
|---|---|---|
| Butla LPG do kuchenki lub grilla | Zakres ciśnienia, zgodność przyłącza, szczelność | Prosty model z zapasem na przepływ |
| Palnik, nagrzewnica, lekki warsztat | Stabilność przy obciążeniu i wydajność przepływu | Wariant o większej przepustowości |
| Mała maszyna, podajnik, przenośnik | Przełożenie, moment, cykle pracy | Przekładnia z przynajmniej 20% zapasu momentu |
| Urządzenie pracujące długo i bez przerw | Temperatura, serwis, wytrzymałość łożysk i uszczelnień | Solidniejsza obudowa i lepsza jakość wykonania |
Jeżeli chodzi o budżet, proste rozwiązania do butli LPG kupisz zwykle za około 20-50 zł. Lepsze modele do bardziej wymagającego zastosowania kosztują najczęściej 80-250 zł, a solidne układy przemysłowe i przekładnie do pracy ciągłej często zaczynają się od kilkuset złotych i łatwo przekraczają 1000 zł. Cena sama w sobie niewiele mówi, jeśli zakres pracy i przepływ są źle dobrane.
Przy napędach mechanicznych lubię zostawiać co najmniej 20% zapasu momentu. Jeśli obliczenia pokazują 40 Nm, sensowny wybór to nie 40 Nm, tylko coś bliżej 48-50 Nm. Ta różnica zwykle ratuje układ przed przegrzewaniem i zbyt szybkim zużyciem.
To nie jest też miejsce na zgadywanie „na oko”. Gdy brakuje danych, lepiej sprawdzić dokumentację urządzenia, obciążenie robocze i warunki pracy niż ratować się przypadkową częścią. Następny krok to wyłapanie błędów, które najczęściej skracają żywotność całego układu.
Najczęstsze błędy, które skracają żywotność układu
Najwięcej usterek widzę nie dlatego, że sprzęt jest zły, tylko dlatego, że został dobrany po najmniej istotnym parametrze. W instalacjach gazowych ktoś patrzy wyłącznie na gwint albo średnicę przyłącza, a pomija wymagany przepływ. W napędach mechanicznych ktoś kupuje za słaby zestaw, licząc, że „jakoś pociągnie”. Zwykle nie pociągnie długo.
- Dobór tylko po wymiarze przyłącza, bez sprawdzenia zakresu pracy.
- Brak zapasu przepływu lub momentu.
- Używanie elementu regulacyjnego jako zaworu odcinającego.
- Montaż w miejscu narażonym na wstrząsy, temperaturę albo zabrudzenia.
- Ignorowanie hałasu, skoków ciśnienia, drgań i lokalnego grzania.
Jeżeli po uruchomieniu ciśnienie faluje, a napęd zaczyna wyć albo się grzać, nie traktuję tego jak „uroku konstrukcji”. To sygnał, że układ jest źle dobrany albo już pracuje na granicy swoich możliwości. Wtedy trzeba zdecydować, czy wystarczy regulacja, czy lepiej od razu wymienić element.
Kiedy naprawa ma sens, a kiedy lepiej wymienić
Tu przydaje się trochę realizmu. W prostych układach gazowych naprawa ma sens wtedy, gdy producent przewidział zestaw serwisowy i masz pewność, że po wymianie membrany, sprężyny albo uszczelnień parametry wrócą do normy. Jeśli korpus jest skorodowany, zawór nie domyka się powtarzalnie albo pojawiają się wycieki, zwykle nie ma sensu przeciągać życia części na siłę.
- Wymieniam, gdy korpus ma korozję, pęknięcia albo nieszczelność.
- Serwisuję, gdy problem dotyczy membrany, uszczelki lub sprężyny, a części są dostępne.
- W mechanice wymieniam, gdy pojawia się duży luz, głośna praca, wycieki oleju albo wytarte zęby.
- Naprawa jest opłacalna, gdy koszt nie przekracza mniej więcej 50% ceny nowego elementu.
Warto też pamiętać o bezpieczeństwie formalnym. UDT przypomina, że butle LPG są urządzeniami ciśnieniowymi, więc szczelność, stan przewodów i poprawne podłączenie nie są kosmetyką. W praktyce wolę wymienić zużyty element wcześniej niż czekać, aż zacznie dawać objawy w najmniej wygodnym momencie. To prowadzi do ostatniej rzeczy, która naprawdę robi różnicę przy zakupie.
Co sprawdza się lepiej niż najtańszy model z półki
Jeżeli miałbym wskazać trzy rzeczy, których pilnuję zawsze, byłyby to: zakres pracy, zapas wydajności i jakość montażu. W instalacji gazowej oznacza to właściwe ciśnienie wyjściowe, sensowny przepływ i pewne uszczelnienie. W napędzie mechanicznym chodzi o przełożenie, moment i temperaturę. Gdy te trzy rzeczy są trafione, sprzęt działa spokojnie i przewidywalnie.
Ja nie kupuję elementu „na wszelki wypadek większego”, bo to też bywa błędem. Za duży zapas bez sensu zwiększa koszt i gabaryt, a czasem pogarsza precyzję. Lepiej dobrać układ dokładnie do obciążenia, dodać rozsądny margines i zostawić sobie możliwość prostego serwisu. Wtedy cała instalacja pracuje ciszej, stabilniej i dłużej.
Jeśli potrzebujesz rozwiązania do grilla, palnika, podajnika, przenośnika albo innego napędu, patrz najpierw na parametry, dopiero potem na nazwę i cenę. To najkrótsza droga do sprzętu, który nie zaskakuje po pierwszym sezonie.
