Największy problem z instalacją elektryczną zaczyna się wtedy, gdy wszystko wygląda poprawnie, a jedna uszkodzona izolacja zmienia obudowę urządzenia w zagrożenie. Uziemienie pozwala stworzyć kontrolowaną drogę dla prądu uszkodzeniowego, dzięki czemu zabezpieczenie może zadziałać szybciej niż człowiek zdąży odczuć skutki awarii. W tym artykule pokazuję, jak to działa w domu, garażu i warsztacie, czym różnią się najważniejsze układy oraz na co zwrócić uwagę przy pomiarze i modernizacji instalacji.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Przewód PE i połączenia wyrównawcze są częścią ochrony, a nie dodatkiem do gniazdka.
- Wyłącznik różnicowoprądowy pomaga ograniczyć skutki awarii, ale nie zastępuje poprawnego przewodu ochronnego.
- W układach TN i TT obowiązują inne zasady działania ochrony, więc nie każda instalacja zachowuje się tak samo.
- Pomiar wykonuje się miernikiem, zwykle metodą techniczną z elektrodami pomocniczymi, a nie „na oko”.
- Po remoncie liczy się protokół, ciągłość przewodów i poprawny rozdział PEN, a nie sam wygląd osprzętu.
Na czym polega ochrona przez połączenie z ziemią
Ja traktuję ten układ jak awaryjną drogę dla prądu. Jeśli przewód fazowy dotknie metalowej obudowy, prąd ma popłynąć przewodem ochronnym i przez elementy instalacji tak, żeby zabezpieczenie odłączyło zasilanie, zanim dotknięcie obudowy stanie się niebezpieczne.
W materiałach edukacyjnych ZPE przewód ochronny PE opisano jako element, który łączy dostępne metalowe części z uziemionym punktem układu. To ważne rozróżnienie, bo sama metalowa obudowa nie jest problemem. Problem pojawia się dopiero wtedy, gdy pojawi się uszkodzenie izolacji i obudowa znajdzie się pod napięciem.
W praktyce równie istotne są połączenia wyrównawcze, czyli łączenie metalowych części budynku i instalacji tak, aby miały możliwie ten sam potencjał. Dzięki temu rura, obudowa urządzenia i element konstrukcyjny nie stają się trzema różnymi „poziomami napięcia” w jednym pomieszczeniu. Kiedy ten mechanizm jest jasny, łatwiej przejść do tego, jak zachowuje się instalacja domowa i dlaczego nie każdy przewód pełni tę samą rolę.
Jak działa to w domu, garażu i warsztacie
Najwięcej błędów widzę tam, gdzie ktoś miesza role przewodów. PE to przewód ochronny, zwykle zielono-żółty, i nie powinien prowadzić prądu roboczego. N to przewód neutralny, zwykle niebieski, przez który płynie prąd podczas normalnej pracy. PEN łączy obie funkcje naraz i dlatego w starszych instalacjach wymaga szczególnej ostrożności.
- PE chroni użytkownika i łączy obudowy z częścią ochronną instalacji.
- N zamyka obwód roboczy i pracuje normalnie pod obciążeniem.
- PEN występuje w starszych układach i po rozdziale nie powinien być traktowany jak zwykły mostek „na skróty”.
Jeśli remontuję starą instalację, zawsze sprawdzam, czy nadal pracuje w układzie TN-C, czy już po modernizacji mamy TN-C-S albo TN-S. W pierwszym przypadku przerwanie PEN potrafi podnieść potencjał obudów do niebezpiecznego poziomu. Po rozdziale na PE i N nie wolno potem łączyć ich z powrotem w obwodach końcowych tylko dlatego, że „tak było wygodniej”.
Drugi element, który często bywa mylony z ochroną, to wyłącznik różnicowoprądowy. On porównuje prąd wpływający i wypływający z obwodu. Gdy pojawia się upływ, powinien odłączyć zasilanie. To świetna ochrona dodatkowa, ale nie zamienia się nią przewodu ochronnego. W warsztacie, gdzie dochodzi wilgoć, metalowe obudowy i przedłużacze, właśnie ta różnica robi praktyczną różnicę między poprawną instalacją a pozornie bezpieczną prowizorką.
Gdy role PE, N i PEN są już jasne, można spokojnie rozróżnić rodzaje połączeń z gruntem i zobaczyć, po co właściwie się je stosuje.
Rodzaje uziemień i dlaczego nie wszystkie robią to samo
W praktyce rozróżniam trzy główne zastosowania: ochronne, funkcjonalne i odgromowe. Z zewnątrz wyglądają podobnie, ale odpowiadają za inne zadania i nie wolno ich mieszać bez analizy projektu.
| Rodzaj | Po co służy | Gdzie spotykam | Na co zwracam uwagę |
|---|---|---|---|
| Ochronne | Odprowadza prąd uszkodzeniowy i ogranicza napięcie na obudowie. | Obudowy urządzeń, rozdzielnice, metalowe konstrukcje. | Musi mieć ciągłość, niski opór i poprawne połączenie wyrównawcze. |
| Funkcjonalne | Stabilizuje pracę aparatury i ogranicza zakłócenia. | Automatyka, elektronika, falowniki, aparatura pomiarowa. | Nie zastępuje ochrony przeciwporażeniowej. |
| Odgromowe | Rozprasza impulsy przepięciowe i prąd piorunowy. | Instalacje odgromowe i budynki z ochroną LPS. | Musi współpracować z ochroną przepięciową i wyrównaniem potencjałów. |
Przeczytaj również: Sprawdź parametry i wybierz mądrze! Po tych cechach poznasz dobre glebogryzarki elektryczne
Jakie uziomy spotykam najczęściej
Sam uziom też może mieć różną postać. W nowym domu najchętniej widzę uziom fundamentowy, bo daje stabilny kontakt z gruntem i zwykle jest najrozsądniejszy na etapie budowy. Przy modernizacji częściej wchodzi w grę uziom prętowy albo otokowy, a przy większych obiektach przydaje się również rozwiązanie taśmowe z bednarki.
- Fundamentowy - dobry wybór przy nowym budynku, bo wykorzystuje zbrojenie fundamentu.
- Otokowy - prowadzony wokół budynku, przydatny przy większych modernizacjach.
- Prętowy - łatwy do dołożenia, ale mocno zależy od rodzaju gruntu.
- Taśmowy - praktyczny kompromis, jeśli można poprowadzić ciągłą taśmę i zabezpieczyć ją przed korozją.
To jednak nadal nie odpowiada na najważniejsze pytanie: jaki układ sieci mamy przed sobą i co to zmienia w ochronie. Właśnie tu zaczynają się różnice między TN, TT i IT.
Układy TN, TT i IT w praktyce
Najwięcej nieporozumień zaczyna się właśnie tutaj. W Polsce najczęściej spotykam TN-C w starszych budynkach oraz TN-C-S albo TN-S po modernizacji. TT pojawia się tam, gdzie ochrona opiera się na lokalnym uziomie, a IT zostawia się dla obiektów specjalnych, gdzie ciągłość zasilania ma szczególne znaczenie.
| Układ | Jak go rozumiem w praktyce | Co daje ochronie | Typowe miejsce |
|---|---|---|---|
| TN-C | Przewód PEN pełni funkcję ochronną i neutralną jednocześnie. | Prostota, ale też większa wrażliwość na przerwę PEN. | Starsze instalacje i stare budynki. |
| TN-C-S | W sieci nadal biegnie PEN, a w budynku rozdziela się go na PE i N. | Lepsza kontrola ochrony po rozdziale przewodów. | Typowe modernizacje i wiele instalacji odbiorczych. |
| TN-S | PE i N są prowadzone oddzielnie od początku. | Najczytelniejszy układ dla ochrony i diagnostyki. | Nowe lub gruntownie przebudowane instalacje. |
| TT | Źródło ma własne uziemienie, a instalacja odbiorcza korzysta z lokalnego uziomu. | Bardzo ważna jest skuteczność wyłącznika różnicowoprądowego i lokalny uziom. | Część obiektów z własnym uziemieniem lub odrębnym zasilaniem. |
| IT | Punkt neutralny jest odizolowany albo połączony przez dużą impedancję. | Wymaga nadzoru izolacji i innej logiki bezpieczeństwa. | Obiekty specjalne, gdzie przerwa w zasilaniu jest krytyczna. |
W TN liczy się niska impedancja pętli zwarcia, bo zabezpieczenie ma odłączyć obwód samoczynnie. W TT większe znaczenie ma lokalny uziom i poprawnie dobrany wyłącznik różnicowoprądowy, a w IT trzeba pilnować monitoringu izolacji. W opracowaniach SEP dla układów TT i TN właśnie warunek samoczynnego wyłączenia zasilania oraz napięcie dotykowe są ważniejsze niż sama liczba omów.
Kiedy układ jest już rozpoznany, można sensownie przejść do pomiarów. Bez tego nawet dobrze wyglądająca instalacja może okazać się tylko estetyczną obudową dla problemu.

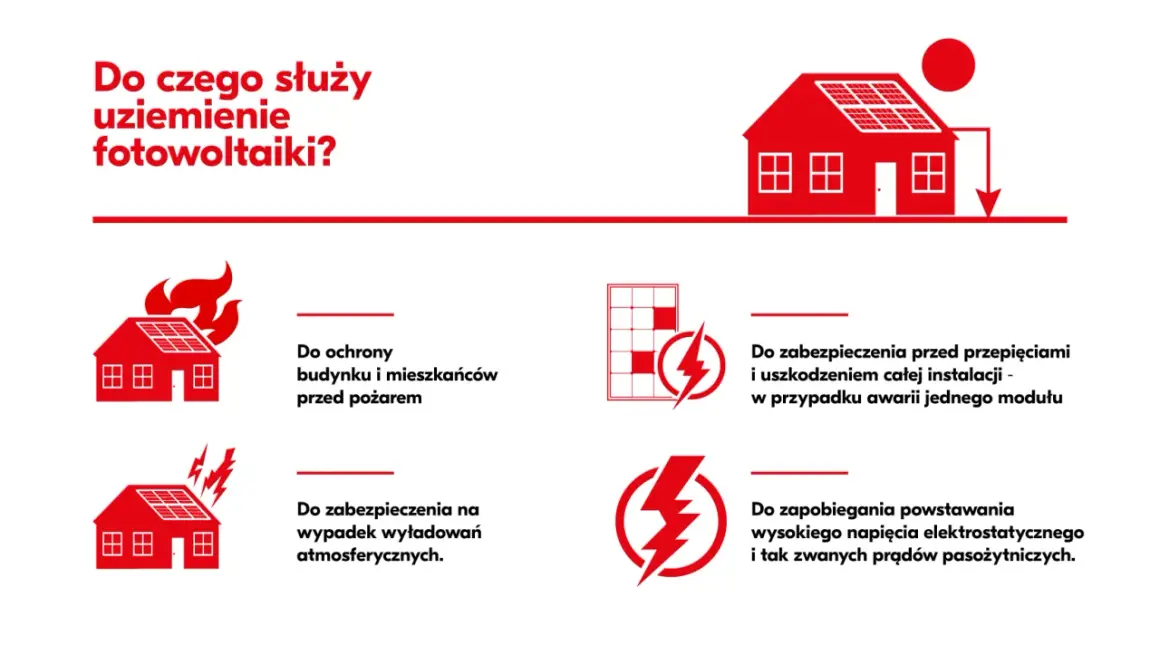

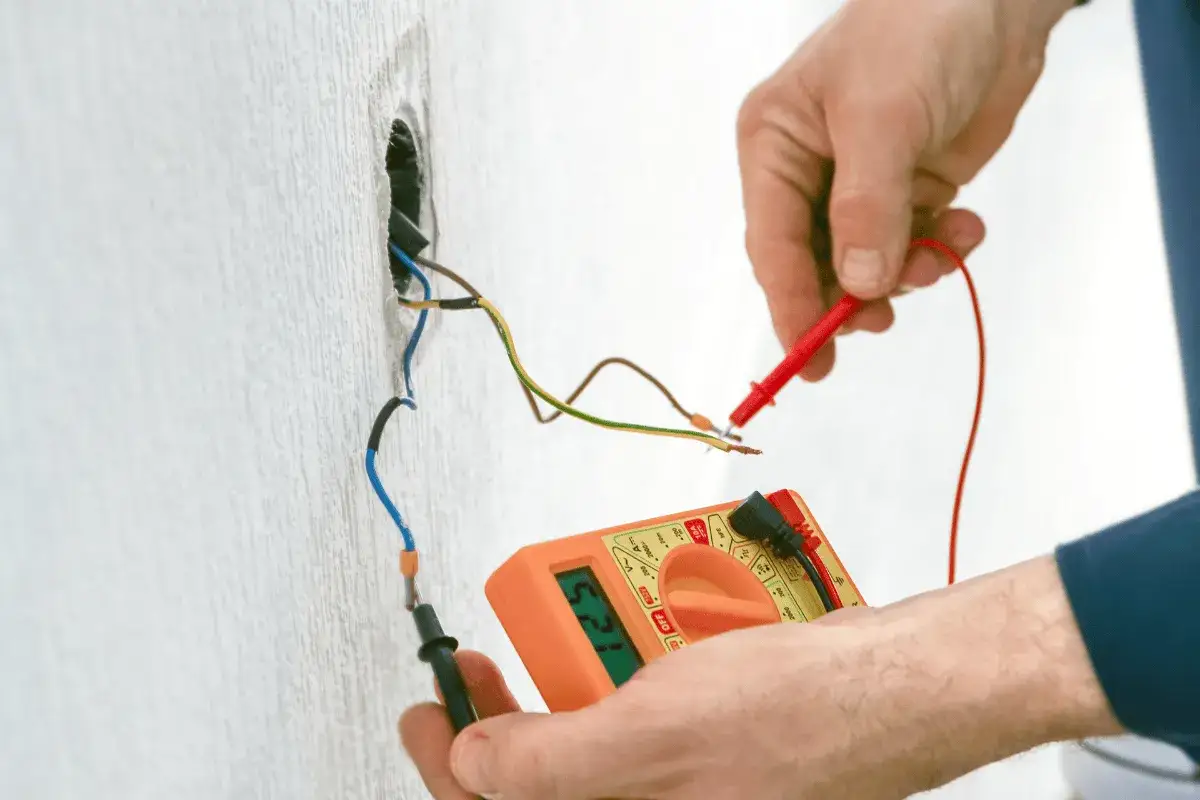

Jak sprawdza się jakość uziomu i co mówi wynik pomiaru
Ja nie uznaję uziomu, którego nikt nie zmierzył. Zbyt wiele instalacji „na oko” wygląda solidnie, a w rzeczywistości ma przerwę, skorodowane złącze albo źle dobraną metodę badania.
- Najpierw wyłącza się zasilanie i odłącza badany element od układu, żeby pomiar był wiarygodny i bezpieczny.
- Potem używa się specjalnego miernika, zwykle metodą techniczną 3- lub 4-przewodową z elektrodą prądową i napięciową.
- Uziomy pomocnicze ustawia się w jednej linii, zwykle w odległości 10-20 m, a w praktyce najczęściej przyjmuje się około 20 m.
- Pomiar wykonuje się trzykrotnie, za każdym razem przesuwając elektrodę napięciową o około 6 m, a dopuszczalnie 3 m, w jedną i drugą stronę.
- Wynik ocenia się po średniej i po tym, czy zachowuje się stabilnie, a nie po jednym przypadkowym odczycie.
W jednym z dokumentów technicznych dla administracji publicznej zaleca się właśnie metodę 3- lub 4-przewodową, a jako wartość oczekiwaną dla konkretnego obiektu podaje się mniej niż 10 Ω. Ja traktuję to jako punkt odniesienia, nie uniwersalną granicę dla każdego domu. W praktyce bardziej niż sam wynik obchodzi mnie to, czy jest powtarzalny, czy rośnie gwałtownie po wyschnięciu gruntu i czy miernik nie pokazuje wartości zbliżonej do nieskończoności.
| Wynik pomiaru | Moja interpretacja |
|---|---|
| Niski i stabilny | Układ zwykle pracuje poprawnie i daje sensowny zapas bezpieczeństwa. |
| Bardzo wysoki albo nieskończony | Szukałbym przerwy, korozji lub błędu połączenia, zanim obwinię grunt. |
| Silnie pływa między odczytami | To często problem z metodą, sondami albo kontaktem w ziemi. |
| Rośnie po przesuszeniu gruntu | To typowy efekt sezonowy, który trzeba uwzględnić w ocenie. |
Jeśli wynik wygląda podejrzanie, zwykle winny nie jest sam miernik, tylko któryś z powtarzalnych błędów montażowych. I właśnie te błędy najczęściej widzę na budowach oraz przy domowych przeróbkach.
Najczęstsze błędy, które widzę na budowach i w domowych przeróbkach
Na budowie najbardziej podejrzane są rozwiązania „tymczasowe”, które zostają na lata. Jeśli ktoś proponuje poprawkę bez pomiaru i bez protokołu, ja od razu zakładam, że problem nie został rozwiązany, tylko schowany.
| Błąd | Dlaczego jest groźny | Co robię zamiast |
|---|---|---|
| Mostkowanie bolca z N w gniazdku po rozdziale PEN | Tworzy pozorną ochronę i może zostawić obudowę pod napięciem przy awarii przewodu. | Sprawdzam poprawny rozdział przewodów i ciągłość PE od rozdzielnicy do punktu odbioru. |
| Brak połączeń wyrównawczych | Rury, konstrukcje i obudowy mogą mieć różne potencjały w tym samym pomieszczeniu. | Łączę elementy przewodzące zgodnie z projektem i obowiązującą techniką. |
| Luźny albo skorodowany zacisk na szynie PE lub bednarce | Instalacja wygląda dobrze, ale elektrycznie nie daje pewnego połączenia. | Czyszczę, dokręcam i sprawdzam, czy połączenie wytrzyma także po latach. |
| Mieszanie układów TT i TN bez projektu | Prowadzi do błędnej logiki zabezpieczeń i problemów z wyłączaniem zasilania. | Najpierw identyfikuję układ, dopiero potem dobieram ochronę. |
| Opieranie ochrony wyłącznie na RCD | Wyłącznik różnicowoprądowy nie naprawi braku PE ani źle wykonanego uziomu. | Traktuję RCD jako ochronę dodatkową, a nie substytut przewodu ochronnego. |
| Brak protokołu z pomiarów po remoncie | Nie wiadomo, czy instalacja działa poprawnie w realnych warunkach. | Wymagam pomiarów ciągłości, skuteczności ochrony i rezystancji uziemienia. |
W starych blokach szczególnie często trafiam na „naprawy” polegające na podłączeniu wszystkiego jak najprościej, bez rozumienia roli PEN i PE. To nie jest modernizacja, tylko obejście problemu. Dlatego przy odbiorze instalacji patrzę nie na obietnice, lecz na konkretne testy i dokumenty.
Przy remoncie i odbiorze instalacji sprawdzam trzy rzeczy najpierw
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie ufaj samemu wyglądowi gniazdka ani nowej rozdzielnicy. Dobra ochrona przeciwporażeniowa działa wtedy, gdy projekt, montaż i pomiar tworzą jeden spójny układ.
- Ciągłość przewodu ochronnego do każdego gniazda, urządzenia i ważnych metalowych elementów budynku.
- Połączenia wyrównawcze, zwłaszcza tam, gdzie są rury, konstrukcje stalowe, rozdzielnie i elementy instalacji wodno-grzewczej.
- Aktualne pomiary i protokół, czyli dokument potwierdzający skuteczność ochrony, a nie tylko sam montaż.
W nowym domu planuję to od początku, bo wtedy najłatwiej zrobić uziom fundamentowy i sensownie rozprowadzić połączenia. W istniejącym obiekcie zwykle trzeba działać etapami: najpierw rozpoznać układ, potem poprawić przewody ochronne, a dopiero na końcu zamknąć temat pomiarami. To właśnie ten porządek najbardziej zmniejsza ryzyko, że instalacja będzie „działała” tylko do pierwszej poważniejszej awarii.
