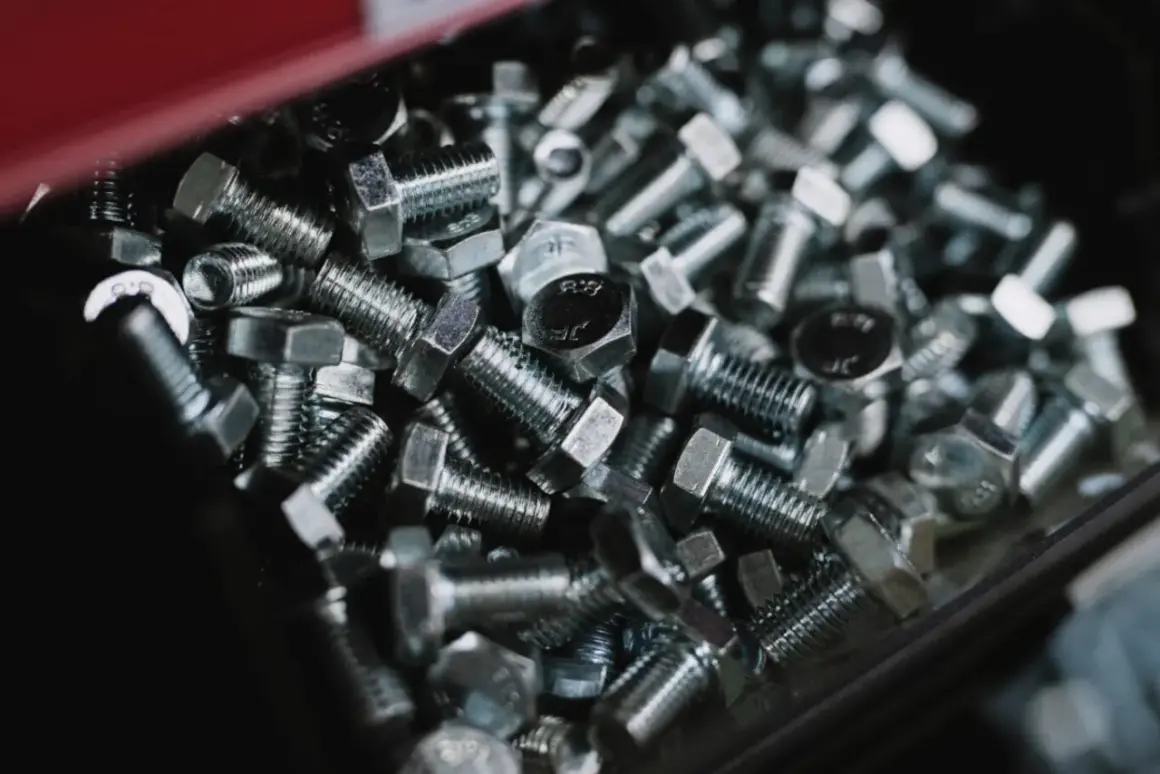

Norma DIN 933 opisuje śruby z łbem sześciokątnym i gwintem na całej długości. W praktyce najważniejsze nie jest samo oznaczenie, tylko to, czy dobierzesz właściwy rozmiar, klasę wytrzymałości, materiał i rozmiar pod klucz do konkretnego połączenia. Poniżej rozkładam to po warsztatowemu: konkretnie, bez zbędnej teorii i z naciskiem na decyzje, które naprawdę mają znaczenie przy zakupie i montażu.
Najkrócej o śrubach z pełnym gwintem i łbem sześciokątnym
- To śruby przeznaczone do połączeń skręcanych z nakrętką, gdzie gwint biegnie od razu pod łbem aż do końca trzpienia.
- W aktualnej nomenklaturze katalogowej najczęściej spotkasz odpowiednik ISO 4017.
- Najlepiej sprawdzają się tam, gdzie liczy się wygodna regulacja długości i szybki montaż w warsztacie.
- Do połączeń narażonych na ścinanie często lepszy będzie wariant z częściowym gwintem.
- Przy zakupie trzeba sprawdzić nie tylko średnicę i długość, ale też klasę wytrzymałości, powłokę i wymiar pod klucz.
- Na kilku średnicach starsze i nowsze wykonania mogą różnić się rozmiarem klucza, więc nie warto dobierać narzędzia „na pamięć”.
Co ta norma określa w praktyce
W warsztacie taka śruba ma być po prostu przewidywalna: ma pasować do otworu, nakrętki i narzędzia bez niespodzianek. Norma porządkuje więc nie tylko kształt łba, ale też średnicę gwintu, długość pod łbem, wysokość łba, tolerancję gwintu i zakres dopuszczalnych wymiarów. Dzięki temu można zamówić zamiennik i mieć dużą szansę, że zadziała od razu, bez poprawek pilnikiem czy szukania „prawie takiego samego” klucza.
To rozwiązanie jest typowe dla połączeń skręcanych z nakrętką, kiedy ważna jest prostota montażu i łatwy demontaż. W praktyce spotyka się tu zarówno stal, jak i wersje nierdzewne, a sam gwint ma zwykle standardowy metryczny charakter, który dobrze współpracuje z osprzętem używanym na co dzień w warsztacie. Gdy już wiadomo, co dokładnie ta norma obejmuje, najłatwiej przejść do tego, jak czytać oznaczenia na opakowaniu i w katalogu.
Jak czytać oznaczenie i wymiary
Najwięcej pomyłek bierze się z tego, że oznaczenie wygląda krótko, ale kryje kilka informacji naraz. Ja zawsze rozbijam je na części i patrzę na nie osobno, bo wtedy od razu widać, czy dana śruba nadaje się do konkretnego miejsca.
| Oznaczenie | Co oznacza | Na co zwrócić uwagę |
|---|---|---|
| M8 x 30 | Średnica gwintu 8 mm i długość 30 mm mierzona pod łbem | Długość nie obejmuje wysokości łba |
| 8.8 | Klasa wytrzymałości stali | Wpływa na nośność i sposób dokręcania |
| A2-70 | Stal nierdzewna o określonej klasie własności | Dobry wybór do wilgoci i na zewnątrz |
| 6g | Tolerancja gwintu zewnętrznego | Standardowe wykonanie dla śrub metrycznych |
| s | Rozmiar pod klucz | Musi pasować do nasadki lub klucza płaskiego |
| k | Wysokość łba | Istotna przy ograniczonym miejscu montażu |
W praktyce wystarczy pamiętać o jednej zasadzie: średnica mówi, do jakiego gwintu pasuje śruba, a długość mówi, ile miejsca zajmie po skręceniu. Reszta to już szczegóły, ale właśnie te szczegóły robią różnicę przy realnym montażu. Zanim wybierzesz konkretny wariant, warto jeszcze porównać go z podobnymi śrubami, bo tu najłatwiej o kosztowną pomyłkę.
Czym różni się od podobnych śrub
Najbliższym punktem odniesienia jest wariant z częściowym gwintem. W katalogach i na półkach wygląda bardzo podobnie, ale w połączeniu zachowuje się już inaczej. To właśnie dlatego przy zamianach nie wystarczy kierować się samym łbem i średnicą.
| Cecha | Śruba pełnogwintowa | Śruba z częściowym gwintem | Kiedy wybrać |
|---|---|---|---|
| Gwint | Na całej długości trzpienia | Gwint tylko na części długości | Gdy potrzebna jest pełna regulacja i szybki montaż z nakrętką |
| Praca w ścinaniu | Gwint może znaleźć się w strefie obciążenia | Gładki odcinek lepiej przenosi ścinanie | Przy bardziej obciążonych połączeniach konstrukcyjnych |
| Montaż | Wygodny przy różnych grubościach pakietu | Mniej elastyczny, ale często „czyściejszy” konstrukcyjnie | Gdy grubość elementów może się zmieniać |
| Serwis | Łatwo dobrać długość roboczą | Czasem trzeba dokładniej liczyć występ gwintu | Przy połączeniach rozbieralnych i regulowanych |
Warto też pamiętać, że w starszych zapasach i nowszych katalogach mogą pojawić się różnice w rozmiarze pod klucz dla kilku średnic, przede wszystkim M10, M12, M14 i M22. To drobiazg, ale potrafi zatrzymać pracę, jeśli nasadka nie pasuje tak pewnie, jak powinna. Po takim porównaniu naturalnie pojawia się pytanie, gdzie pełny gwint naprawdę daje przewagę, a gdzie lepiej go unikać.
Kiedy sprawdza się najlepiej w warsztacie
W codziennych pracach warsztatowych ta śruba ma bardzo sensowne zastosowania. Najczęściej wybieram ją tam, gdzie połączenie ma być łatwe do złożenia, rozebrania i ponownego ustawienia, a długość pakietu może się zmieniać o kilka milimetrów. To właśnie dlatego dobrze działa przy uchwytach, osłonach, wspornikach, elementach serwisowych, lekkich konstrukcjach stalowych czy montażach DIY, które trzeba później jeszcze poprawić.
Są jednak sytuacje, w których pełny gwint nie jest najlepszym pomysłem. Jeśli połączenie przenosi wyraźne obciążenia ścinające, lepiej, żeby w strefie pracy znalazł się gładki trzpień, a nie gwint. Wtedy bezpieczniej sięgnąć po wariant z częściowym gwintem albo po inne rozwiązanie konstrukcyjne. Taki wybór nie jest „lepszy” w ogóle, tylko lepszy do konkretnego zadania. A skoro zastosowanie zależy od warunków pracy, trzeba jeszcze dobrać właściwy materiał i klasę wytrzymałości.
Jak dobrać materiał, klasę i zabezpieczenie antykorozyjne
Tu najłatwiej o przesadę. Wiele osób kupuje „najmocniejszą” śrubę, a potem okazuje się, że była po prostu niepotrzebna, trudniejsza w montażu albo gorzej dobrana do środowiska pracy. Ja patrzę na to w trzech krokach: obciążenie, korozja i sposób dokręcania.
| Wariant | Gdzie ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Stal ocynkowana 8.8 | Większość prac warsztatowych i montażowych | Dobry kompromis między wytrzymałością a ceną | Powłoka zmienia tarcie, więc moment dokręcania nie może być przypadkowy |
| 10.9 | Połączenia wymagające większej siły docisku | Wyższa wytrzymałość | Wymaga staranniejszego montażu i lepszej kontroli skręcania |
| 12.9 | Specjalistyczne zastosowania, gdy projekt tego wymaga | Bardzo wysoka nośność | Nie jest uniwersalnym wyborem „na zapas” |
| A2 | Wilgoć, pomieszczenia nieogrzewane, zewnętrzne montaże bez agresywnej chemii | Dobra odporność na korozję | Niższa wytrzymałość niż w mocnych stalowych klasach |
| A4 | Środowisko bardziej agresywne, sól, chemia, bliżej strefy mokrej | Lepsza odporność korozyjna | Zwykle wyższy koszt |
Przy powłoce ważna jest jeszcze jedna rzecz: grubsze zabezpieczenie może lekko zmienić pracę gwintu i utrudnić montaż w ciasnym otworze. W praktyce ocynk ogniowy bywa świetny do ochrony, ale nie zawsze jest idealny do precyzyjnych połączeń z małym luzem. Jeśli chcesz uniknąć rozczarowania, zawsze dobieraj śrubę razem z nakrętką i myśl o całym komplecie, a nie o pojedynczym elemencie. To prowadzi już prosto do najczęstszych błędów, które widzę przy zakupie i skręcaniu.
Najczęstsze błędy przy zakupie i montażu
- Mylenie śruby pełnogwintowej z wariantem z częściowym gwintem, mimo że połączenie wymaga innej geometrii trzpienia.
- Sprawdzanie tylko długości i średnicy, bez kontroli klasy wytrzymałości oraz materiału.
- Dobieranie klucza „na oko”, co bywa problemem przy niektórych średnicach w starszych i nowszych wykonaniach.
- Zakładanie, że każda nakrętka pasuje do każdej śruby o tym samym nominale, bez sprawdzenia skoku gwintu i klasy.
- Używanie pełnego gwintu w miejscu, gdzie o nośności decyduje odcinek gładki, a nie zwoje gwintu.
- Ignorowanie wpływu powłoki, smaru albo farby na tarcie podczas dokręcania.
- Brak zapasu długości wystającego gwintu przy połączeniach z podkładką i nakrętką samohamowną.
To są błędy banalne, ale właśnie przez nie najczęściej pojawia się luz, niedokręcenie albo problem z demontażem po kilku miesiącach. Gdy człowiek zaczyna pilnować tych detali, sama norma przestaje być zagadką, a staje się po prostu wygodnym sposobem zamawiania właściwych łączników. Został jeszcze jeden praktyczny krok: co sprawdzać, zanim wrzucisz śrubę do koszyka albo do skrzynki z częściami.
Na koniec sprawdź te dwa szczegóły, które oszczędzają reklamacji
W praktyce najwięcej problemów nie robi sama śruba, tylko niedopasowany komplet. Dlatego przed zamówieniem zawsze sprawdzam dwa elementy: czy rozmiar pod klucz zgadza się z narzędziem, którego naprawdę używam, oraz czy nakrętka i podkładka odpowiadają tej samej średnicy, skokowi i klasie. To zajmuje chwilę, a potrafi oszczędzić godzinę szukania zamiennika na stanowisku.
Jeśli dobierasz element do istniejącego połączenia, najlepiej porównać nową śrubę ze starą jeszcze przed montażem. Gdy połączenie ma pracować na zewnątrz, w wilgoci albo przy częstym serwisie, od razu myśl o materiale i zabezpieczeniu, nie tylko o nominale. I właśnie tak traktuję ten typ łącznika: jako element prosty w formie, ale wymagający spokojnego, technicznego doboru. Wtedy działa dokładnie tak, jak powinien, bez niespodzianek po dokręceniu.
