Suwmiarka jest jednym z najpraktyczniejszych narzędzi w warsztacie, ale tylko wtedy, gdy używa się jej świadomie. W tym poradniku pokazuję, jak mierzyć suwmiarką tak, żeby wynik był przydatny przy dopasowywaniu części, kontroli obróbki i szybkiej ocenie wymiaru. Po drodze wyjaśniam odczyt noniusza, pomiar średnicy zewnętrznej i wewnętrznej, głębokości oraz najczęstsze błędy, które potrafią zepsuć nawet dobry przyrząd.
Najpierw ustaw zero, potem czytaj skalę i dopiero oceniaj wynik
- Sprawdź czystość i zerowanie przed każdym ważniejszym pomiarem.
- Mierz lekko - zbyt duży nacisk fałszuje wynik szybciej, niż większość osób zakłada.
- Odczytuj wynik na wprost, żeby nie wprowadzać błędu paralaksy.
- Do zadań warsztatowych suwmiarka zwykle wystarcza, ale przy ciasnych tolerancjach lepszy bywa mikrometr.
- Powtarzaj odczyt 2-3 razy, zwłaszcza przy elementach świeżo obrobionych albo zadziornych.
- Nie mieszaj jednostek - w praktyce warsztatowej najbezpieczniej pracować konsekwentnie w milimetrach.
Co warto sprawdzić przed pierwszym pomiarem
Ja zawsze zaczynam od rzeczy prostych, bo to one najczęściej decydują o jakości wyniku. Suwmiarka powinna być czysta, szczęki domknięte bez oporu, a wskazanie na zerze zgodne z rzeczywistością. Rozdzielczość to najmniejszy krok odczytu, na przykład 0,01 mm, ale dokładność to realny błąd narzędzia, który może być większy niż sam krok wskazania.
- Przetrzyj szczęki i mierzoną powierzchnię z kurzu, smaru i opiłków.
- Zamknij suwmiarkę delikatnie i sprawdź, czy odczyt wraca do zera.
- Upewnij się, że mierzysz w tych samych jednostkach, najlepiej w mm.
- Sprawdź, czy detal nie ma zadziorów, bo potrafią podnieść wynik o odczuwalną wartość.
- Jeśli element jest gorący po obróbce, odczekaj, aż wróci do temperatury otoczenia.
W praktyce to drobiazgi, ale właśnie one robią największą różnicę przy powtarzalnych pomiarach. Gdy narzędzie jest już przygotowane, można przejść do samego odczytu bez zgadywania.
Jak odczytać wynik z noniusza albo wyświetlacza

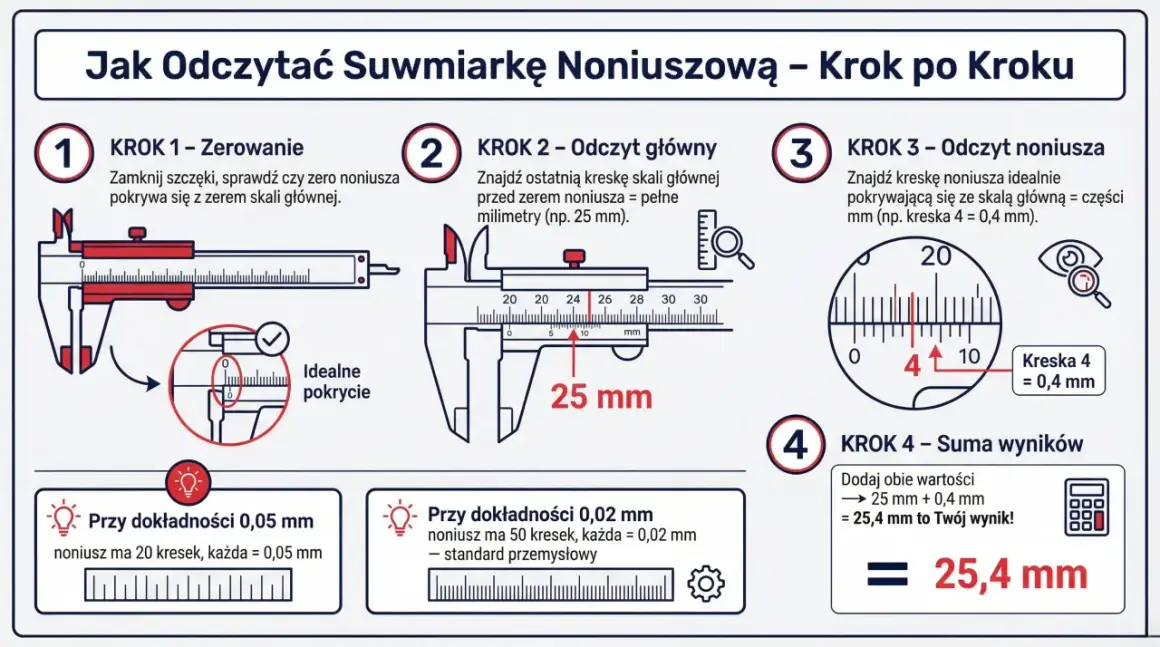

W suwmiarce analogowej najpierw odczytujesz całe milimetry ze skali głównej, a potem dodajesz część wynikającą z noniusza. Noniusz to ruchoma podziałka, która pozwala odczytać ułamki milimetra z większą precyzją niż sama skala główna. Na modelu cyfrowym sprawa jest prostsza: zamykasz szczęki, zerujesz narzędzie i odczytujesz wynik z ekranu, ale nadal musisz pilnować ustawienia i nacisku.
| Typ suwmiarki | Co ułatwia | Na co uważać |
|---|---|---|
| Analogowa z noniuszem | Nie wymaga baterii, jest odporna i dobrze znosi warsztat | Wymaga wprawy przy odczycie i spokojnego patrzenia na skalę |
| Cyfrowa | Przyspiesza odczyt i jest wygodna dla początkujących | Bateria, zerowanie i wrażliwość na zabrudzenia styków |
Przykład: jeśli skala główna pokazuje 23 mm, a na noniuszu pokrywa się 8. kreska w modelu o działce 0,05 mm, wynik wynosi 23,40 mm. To prosty odczyt, ale działa tylko wtedy, gdy patrzysz na skalę na wprost. Patrzenie pod kątem wprowadza paralaksę, czyli błąd wynikający z odczytu z innej osi niż oś skali.
Gdy ten mechanizm jest już jasny, sam pomiar staje się znacznie prostszy. Następny krok to ustawienie szczęk względem elementu, który chcesz sprawdzić.
Jak zmierzyć średnicę zewnętrzną bez zgadywania

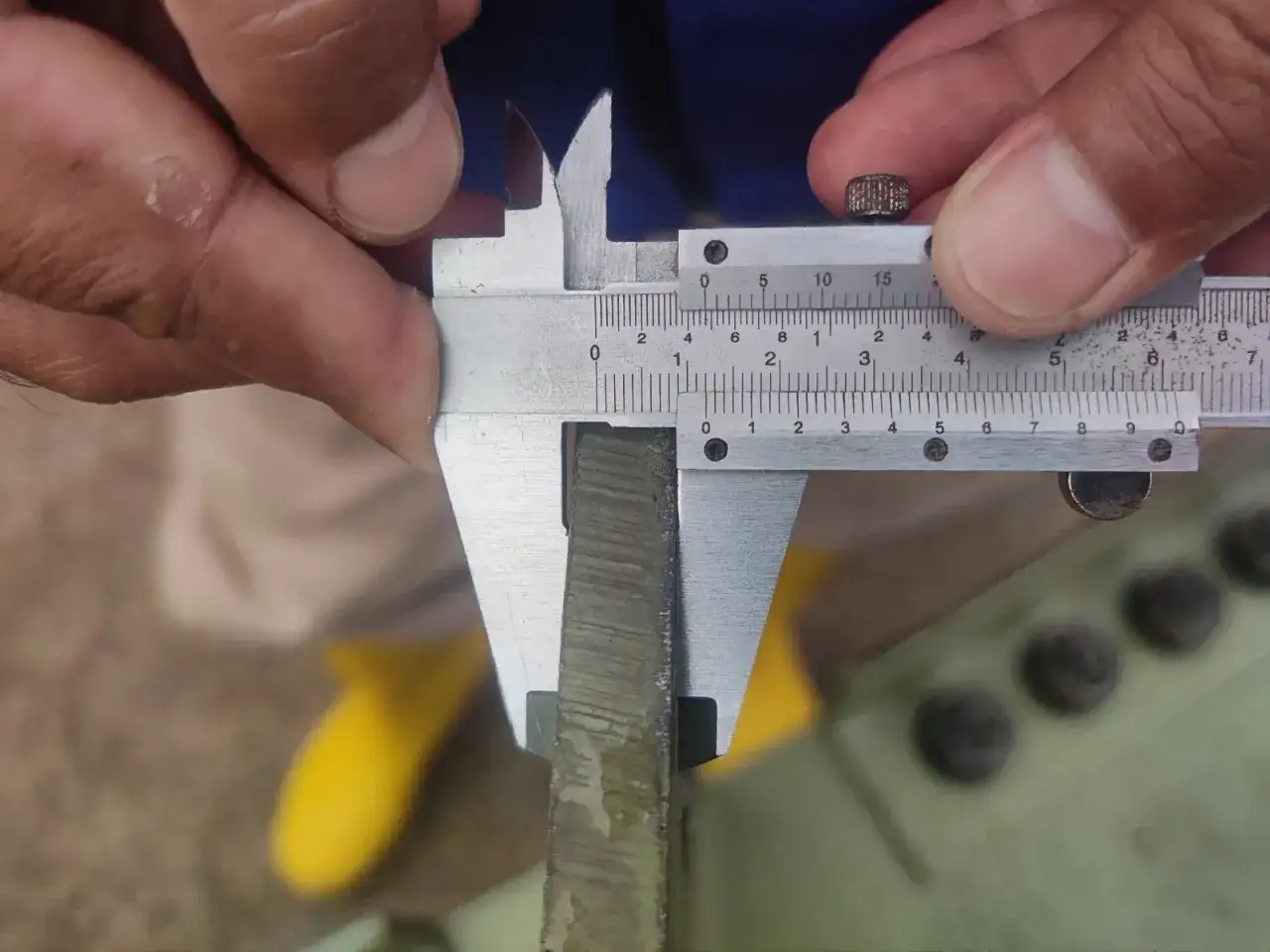

Przy średnicy zewnętrznej, grubości pręta, śruby, tulei albo wałka przykładam szczęki prostopadle do osi elementu. Nie dociskam ich do oporu, bo suwmiarka ma tylko dotknąć materiału, a nie go ściskać. W warsztacie to ważniejsze, niż się wydaje, bo zbyt duży nacisk łatwo zaniża albo zawyża wynik, zwłaszcza przy cieńszych elementach.
- Otwórz szczęki nieco szerzej niż detal.
- Ustaw narzędzie równo względem mierzonej powierzchni.
- Zamknij szczęki lekko, do momentu kontaktu.
- Porusz suwmiarką minimalnie, aż wynik przestanie „pływać”.
- Powtórz odczyt 2-3 razy i porównaj rezultat.
Przy wałkach i śrubach sprawdzam zwykle dwa różne miejsca, bo nawet dobry element bywa minimalnie stożkowy albo owalny. To daje lepszy obraz niż jednorazowy odczyt. Jeśli wymiar ma wpływ na pasowanie, powtarzalność jest cenniejsza niż efektowna, ale przypadkowa liczba.
Ta sama suwmiarka przydaje się też przy otworach i głębokościach, tylko technika ustawienia zmienia się dość wyraźnie.
Jak zmierzyć średnicę wewnętrzną, głębokość i stopień
W tym miejscu suwmiarka pokazuje, dlaczego jest tak lubiana w warsztacie. Jednym narzędziem można sprawdzić otwór, rowek, gniazdo i różnicę poziomów między powierzchniami. Żeby nie mieszać technik, poniżej rozdzielam je na trzy osobne przypadki.
| Rodzaj pomiaru | Jak ustawić suwmiarkę | Najczęstszy błąd |
|---|---|---|
| Średnica wewnętrzna | Rozchyl szczęki wewnętrzne i ustaw je w osi otworu | Przechylenie narzędzia i odczyt po skosie |
| Głębokość | Oprzyj podstawę o powierzchnię odniesienia i wysuń głębokościomierz | Brud na dnie otworu albo krzywa podstawa |
| Stopień | Oprzyj narzędzie na niższym poziomie i zmierz różnicę wysokości | Brak stabilnego oparcia i ruch dłonią w trakcie odczytu |
Średnica wewnętrzna
Do otworu używam wewnętrznych szczęk i rozchylam je do momentu lekkiego kontaktu ze ściankami. Potem delikatnie poruszam suwmiarką, żeby znaleźć położenie, w którym wymiar jest najbardziej stabilny. Przy tulejach, rurkach i wywierconych otworach nie chodzi o siłę, tylko o symetrię ustawienia. Jeśli otwór ma zadzior po wierceniu, najpierw go usuwam, bo inaczej pomiar będzie fałszywy.
Głębokość
Przy pomiarze głębokości opieram korpus suwmiarki o górną krawędź otworu lub rowka i wysuwam pręt głębokościowy do dna. Tu najbardziej liczy się stabilne, płaskie oparcie. Wystarczy niewielkie przechylenie albo opiłek pod podstawą, żeby wynik przestał być wiarygodny. To właśnie ten typ pomiaru często zdradza, czy element został dobrze oczyszczony po obróbce.
Przeczytaj również: Właściwości stali AISI 316: Czy to najlepsza stal nierdzewna?
Stopień
Pomiar stopnia przydaje się przy kontrolowaniu uskoku między dwiema powierzchniami, na przykład po frezowaniu, toczeniu albo montażu elementów schodkowych. Suwmiarkę ustawiam tak, by jej powierzchnia odniesienia pewnie leżała na niższym poziomie, a ruchoma część dochodziła do wyższego. W takich sytuacjach liczy się cierpliwość, bo nawet lekkie drgnięcie dłoni potrafi zmienić odczyt o kilka setnych milimetra.
Gdy te trzy ruchy wejdą w nawyk, pozostaje już głównie pilnowanie błędów, które najczęściej psują wynik.
Najczęstsze błędy, które psują wynik
- Zbyt mocny nacisk - szczególnie przy cienkich ściankach i miękkich materiałach potrafi wyraźnie zafałszować wynik.
- Brud lub zadzior - opiłek, pył albo ostre zadziory dokładają niepotrzebny wymiar.
- Odczyt pod kątem - przy analogowej skali to klasyczna paralaksa, czyli błąd patrzenia nie na wprost.
- Mieszanie mm i cali - jeden nieuważny przełącznik wystarczy, żeby wynik przestał mieć sens.
- Pomiar gorącego detalu - materiał po obróbce termicznej lub toczeniu nie ma jeszcze stabilnego wymiaru.
- Jednorazowy odczyt - bez powtórki łatwo uznać za dobry wynik, który był tylko przypadkiem.
Ja traktuję suwmiarkę jak narzędzie szybkiej kontroli, ale nie jak wyrocznię. Jeśli wynik jest graniczny albo element ma krytyczne pasowanie, powtarzam pomiar i sprawdzam go drugi raz z innego ustawienia. To zwykle daje więcej niż próba „dociśnięcia” narzędzia do oczekiwanego wymiaru.
Na tym tle łatwiej też ocenić, kiedy suwmiarka wystarczy, a kiedy lepiej sięgnąć po coś dokładniejszego.
Kiedy suwmiarka wystarczy, a kiedy lepiej użyć innego narzędzia
W większości warsztatowych zadań suwmiarka jest po prostu wystarczająca. Sprawdzę nią średnicę śruby, grubość blachy, wymiar tulei, głębokość rowka czy przybliżone pasowanie elementu. Jeśli potrzebuję szybko ocenić, czy detal mieści się w założeniu, to jest narzędzie pierwszego wyboru.
| Narzędzie | Gdzie sprawdza się najlepiej | Kiedy wybrałbym je zamiast suwmiarki |
|---|---|---|
| Suwmiarka | Szybki pomiar zewnętrzny, wewnętrzny, głębokości i stopnia | Gdy potrzebuję kontroli warsztatowej i rozsądnej dokładności |
| Mikrometr | Średnice zewnętrzne i dokładniejsze pasowania | Gdy tolerancja jest ciasna i wynik ma być bardziej pewny |
| Średnicówka lub czujnik do otworów | Precyzyjna kontrola otworów i tulei | Gdy średnica wewnętrzna naprawdę ma znaczenie montażowe |
Ja po mikrometr sięgam wtedy, gdy liczy się powtarzalność na poziomie, którego suwmiarka już nie daje tak wygodnie. Przy otworach o dużym znaczeniu montażowym z kolei wolę średnicówkę. To nie jest kwestia prestiżu narzędzia, tylko dopasowania go do zadania.
Jeśli jednak mierzysz elementy ogólnowarsztatowe, suwmiarka wciąż pozostaje praktyczna i szybka. Właśnie dlatego ostatni krok to nie kolejny typ narzędzia, tylko nawyki, które poprawiają wynik bez kupowania czegokolwiek nowego.
Nawyki, które robią największą różnicę w warsztatowych pomiarach
Najwięcej zyskuję nie na samym sprzęcie, tylko na konsekwencji. Ten sam nacisk, to samo ustawienie, ta sama kolejność działań i ten sam punkt odniesienia sprawiają, że pomiary stają się porównywalne. To szczególnie ważne wtedy, gdy sprawdzasz serię podobnych detali albo kontrolujesz postęp obróbki.
- Trzymaj suwmiarkę w etui, a nie luzem w skrzynce z ciężkimi narzędziami.
- Przed serią pomiarów sprawdź, czy szczęki zamykają się gładko.
- Mierz kilka razy i notuj wynik, który naprawdę się powtarza.
- Przy detalach po obróbce usuń zadzior i opiłki, zanim zaczniesz odczyt.
- Przy pracy seryjnej trzymaj się jednego sposobu chwytu i jednego miejsca pomiaru.
Po kilku takich pomiarach wchodzi to w pamięć mięśniową i sam odczyt przestaje być problemem. Zostaje tylko spójny, powtarzalny sposób pracy, a to w warsztacie ma większą wartość niż jednorazowo idealna liczba.
