Zawór zwrotny pompy wtryskowej to kluczowy element układu paliwowego ciągnika Ursus C-360. Bez niego silnik nie działałby prawidłowo. Jest prosty w budowie, ale ma ogromne znaczenie. Jego głównym zadaniem jest zapobieganie cofaniu się paliwa do zbiornika. To przekłada się na utrzymanie odpowiedniego ciśnienia w całym układzie. Zawór montowany jest w górnej części pompy wtryskowej, co znacznie ułatwia dostęp podczas napraw czy wymiany.
Najważniejsze informacje:- Kontroluje przepływ paliwa w układzie wtryskowym
- Znajduje się w górnej części pompy wtryskowej
- Jest łatwy w wymianie i serwisowaniu
- Wpływa bezpośrednio na wydajność silnika
- Dostępny w wielu sklepach z częściami rolniczymi
- Jego awaria może powodować problemy z uruchomieniem silnika

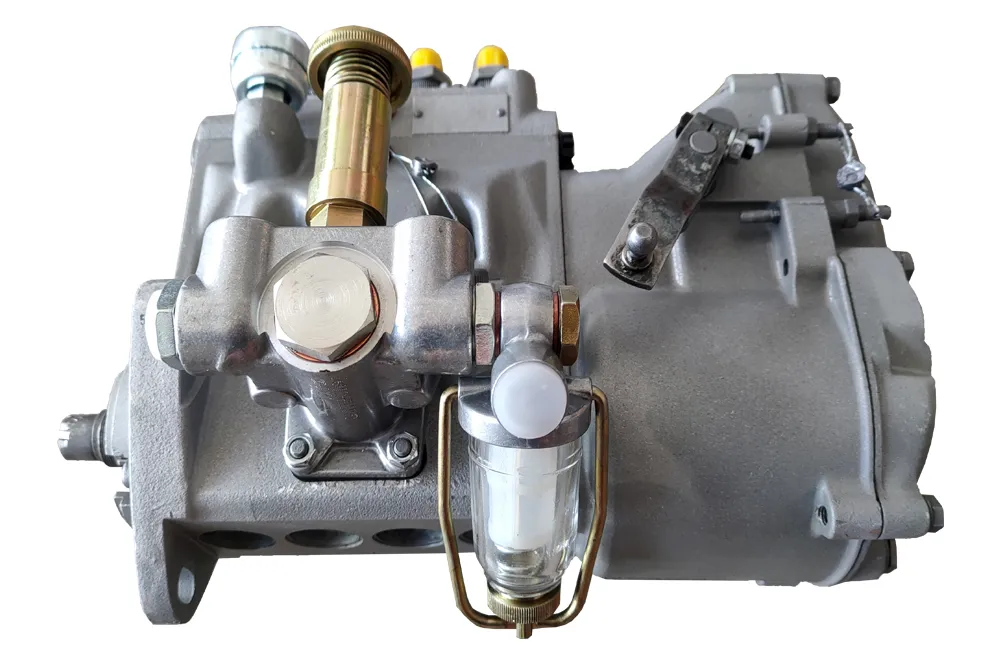

Gdzie dokładnie znajduje się zawór zwrotny w pompie wtryskowej C-360?
Zawór zwrotny pompy wtryskowej C-360 jest umieszczony w górnej części pompy wtryskowej, tuż pod przewodem paliwowym. To kluczowy element układu paliwowego ciągnika. Lokalizacja zaworu zwrotnego w C-360 została precyzyjnie przemyślana przez konstruktorów, aby zapewnić łatwy dostęp podczas serwisu.
Umiejscowienie zaworu zwrotnego Ursus C-360 jest charakterystyczne - znajduje się on między króćcem zasilającym a komorą przelewową pompy. Dostęp do niego uzyskujemy od góry, co znacznie ułatwia diagnostykę. Zawór jest wkręcony w korpus pompy za pomocą gwintu metrycznego. Jego pozycja umożliwia szybką wymianę bez konieczności demontażu całej pompy.
- Górna część obudowy pompy wtryskowej - pierwsza warstwa elementów
- Bezpośrednio pod króćcem wlotowym paliwa
- Obok śruby odpowietrzającej układ
- W odległości około 5 cm od górnej krawędzi pompy

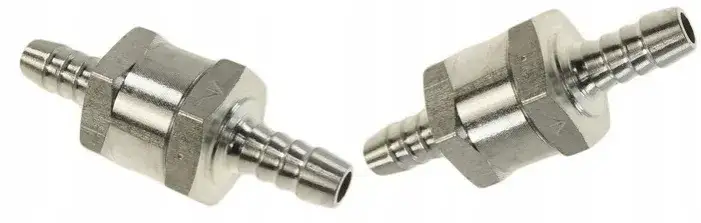

Jak wygląda zawór zwrotny w C-360?
Zawór zwrotny C-360 to niewielki, cylindryczny element wykonany z wysokogatunkowej stali. Ma charakterystyczny kształt tulei z gwintem zewnętrznym M14x1,5. W jego wnętrzu znajduje się precyzyjnie wykonana sprężyna dociskowa oraz kulka uszczelniająca.
| Parametr | Wartość |
|---|---|
| Średnica zewnętrzna | 14 mm |
| Długość całkowita | 35 mm |
| Gwint zewnętrzny | M14x1,5 |
| Ciśnienie robocze | 0,5-2,5 MPa |
Czytaj więcej: Zawór Bezpieczeństwa do Wody: Jak Wybrać Produkt i Dlaczego?
Jak dostać się do zaworu zwrotnego?
Montaż zaworu zwrotnego C-360 wymaga systematycznego podejścia. Najpierw należy zdemontować przewód paliwowy wysokiego ciśnienia, odkręcając nakrętki mocujące. Następnie oczyścić okolice zaworu z zabrudzeń i rdzy.
Dostęp do zaworu zwrotnego pompy wtryskowej C-360 uzyskamy po odkręceniu króćca zasilającego. Procedura jest prosta, ale wymaga dokładności. Szczególną uwagę należy zwrócić na moment dokręcania podczas ponownego montażu.
- Demontaż przewodu paliwowego (10 minut)
- Oczyszczenie powierzchni roboczej (5 minut)
- Odkręcenie króćca zasilającego (15 minut)
- Wyjęcie zaworu zwrotnego (5 minut)
- Kontrola stanu technicznego (10 minut)
Potrzebne narzędzia do demontażu
Do bezpiecznego demontażu zaworu zwrotnego C-360 potrzebujemy podstawowego zestawu kluczy. Niezbędny będzie klucz płaski 19mm do króćca oraz klucz 17mm do przewodów. Dodatkowo przyda się szczotka druciana do oczyszczenia powierzchni.
| Narzędzie | Rozmiar | Zastosowanie |
|---|---|---|
| Klucz płaski | 19 mm | Króciec zasilający |
| Klucz płaski | 17 mm | Przewody paliwowe |
| Szczotka druciana | - | Czyszczenie |
| Klucz oczkowy | 19 mm | Trudno dostępne miejsca |
Najczęstsze problemy z lokalizacją zaworu
Problem ze znalezieniem położenia zaworu zwrotnego pompy wtryskowej Ursus często wynika z nagromadzonych zabrudzeń. Wieloletnia eksploatacja sprawia, że element wtapia się wizualnie w korpus pompy. Dodatkowo, rdza może znacznie utrudnić identyfikację.
Niektórzy mechanicy mylą zawór zwrotny C-360 z innymi elementami pompy. Charakterystyczny gwint M14 oraz położenie przy króćcu zasilającym to pewne punkty odniesienia. Błędna identyfikacja może prowadzić do niepotrzebnego demontażu innych części.
Trudności sprawia też lokalizacja zaworu zwrotnego C-360 w modelach po nieautoryzowanych naprawach. Czasem zawór może być zamontowany w nietypowej pozycji lub zastąpiony zamiennikiem o innym wyglądzie.
Rozwiązaniem jest dokładne oczyszczenie pompy przed rozpoczęciem prac. Warto też skorzystać ze schematu technicznego lub zdjęć. W skrajnych przypadkach pomoże konsultacja z doświadczonym mechanikiem.
Oznaki wskazujące na położenie zaworu
Zawór zwrotny pompy wtryskowej C-360 ma kilka charakterystycznych punktów odniesienia. Pierwszym jest mosiężny króciec zasilający - zawór znajduje się bezpośrednio pod nim. Widoczny jest także charakterystyczny sześciokątny kształt korpusu zaworu.
Gdzie znajduje się zawór zwrotny C-360? Wyraźnym wskaźnikiem jest przewód paliwowy wysokiego ciśnienia, który zawsze prowadzi do górnej części pompy. Zawór jest umieszczony w najbliższym sąsiedztwie tego przewodu.
Do charakterystycznych elementów należy też śruba odpowietrzająca, która znajduje się około 3 cm od zaworu zwrotnego C-360. Dodatkowo, na korpusie pompy często widoczne są ślady wycieków paliwa wokół zaworu.
Jak sprawdzić czy to właściwy element?
Weryfikacja zaworu zwrotnego pompy wtryskowej C-360 zaczyna się od sprawdzenia rozmiaru gwintu. Oryginalny element ma gwint M14x1,5. Następnie należy zmierzyć długość całkowitą, która powinna wynosić dokładnie 35 mm.
Po wykręceniu zaworu warto sprawdzić jego wnętrze. Zawór zwrotny C-360 powinien posiadać sprężynę oraz kulkę wykonaną ze stali nierdzewnej. Charakterystyczny jest też kształt gniazda kulki.
Najczęstsze pomyłki dotyczą zaworów od innych modeli ciągników. Podobnie wyglądające elementy mogą mieć inne parametry pracy. Niektórzy mylą też zawór zwrotny ze śrubą odpowietrzającą.
Elementy sąsiadujące z zaworem
Bezpośrednio nad zaworem zwrotnym pompy wtryskowej C-360 znajduje się króciec zasilający. Z lewej strony mamy śrubę odpowietrzającą, a z prawej przewód przelewowy. Te elementy tworzą charakterystyczny układ trójkąta.
Pod zaworem zwrotnym C-360 zlokalizowana jest komora przelewowa pompy wtryskowej. W odległości około 5 cm znajdują się sekcje tłoczące. Ich rozmieszczenie jest kluczowe dla prawidłowej identyfikacji zaworu.
Punktami odniesienia są również śruby mocujące pompę oraz charakterystyczny numer seryjny wybity na korpusie.
Wskazówki serwisowe przy lokalizacji zaworu
Przed przystąpieniem do szukania zaworu zwrotnego pompy wtryskowej C-360, warto dokładnie oczyścić pompę. Wykorzystaj rozpuszczalnik techniczny i szczotkę drucianą. Czysty korpus pompy znacznie ułatwi lokalizację. Pamiętaj o zebraniu wyciekającego paliwa.
Lokalizacja zaworu zwrotnego C-360 będzie prostsza, jeśli zaczniesz od górnej części pompy. Najpierw zlokalizuj króciec zasilający - to główny punkt odniesienia. Warto też zrobić zdjęcie przed demontażem, co pomoże w późniejszym montażu. Jak znaleźć zawór zwrotny C-360? Użyj latarki LED - pomoże dostrzec charakterystyczny sześciokątny kształt korpusu zaworu.
Bezpieczeństwo jest kluczowe podczas pracy z układem paliwowym. Przed rozpoczęciem prac wyłącz silnik i odczekaj aż ostygnie. Przygotuj pojemnik na spływające paliwo. Używaj okularów ochronnych i rękawic odpornych na paliwo. Pamiętaj o zabezpieczeniu kluczowych elementów przed zabrudzeniem.
Co warto zapamiętać o zaworze zwrotnym C-360?
Zawór zwrotny pompy wtryskowej C-360 to niewielki, ale kluczowy element układu paliwowego. Jego lokalizacja w górnej części pompy, tuż pod króćcem zasilającym, została przemyślanie zaprojektowana dla ułatwienia dostępu serwisowego. Właściwa identyfikacja tego elementu nie powinna sprawiać problemów - wystarczy znać kilka charakterystycznych punktów odniesienia.
Demontaż i wymiana zaworu zwrotnego C-360 wymaga podstawowych narzędzi i około 45 minut pracy. Najważniejsze to zachowanie absolutnej czystości podczas prac oraz właściwe przygotowanie miejsca naprawy. Szczególną uwagę należy zwrócić na momenty dokręcania podczas ponownego montażu.
Warto pamiętać, że oryginalny zawór zwrotny pompy wtryskowej Ursus ma ściśle określone wymiary: gwint M14x1,5 oraz długość 35 mm. Te parametry są kluczowe przy weryfikacji części zamiennych. Regularna kontrola stanu technicznego zaworu może zapobiec poważniejszym awariom układu paliwowego.
