Zawory zwrotne to kluczowe elementy instalacji przepływowych. Kontrolują one kierunek przepływu medium. Działają automatycznie. Ich głównym zadaniem jest zabezpieczenie systemów przed cofaniem się cieczy lub gazu. Występują w różnych typach i rozmiarach. Można je znaleźć w domowych instalacjach wodnych, systemach przemysłowych czy układach klimatyzacji.
Najważniejsze informacje:- Działają na zasadzie różnicy ciśnień - otwierają się tylko w jednym kierunku
- Dostępne są cztery główne typy: kulowe, klapowe, grzybkowe i membranowe
- Chronią instalacje i urządzenia przed uszkodzeniem
- Znajdują zastosowanie w systemach grzewczych, wodociągowych i przemysłowych
- Wybór odpowiedniego zaworu zależy od rodzaju medium i parametrów instalacji

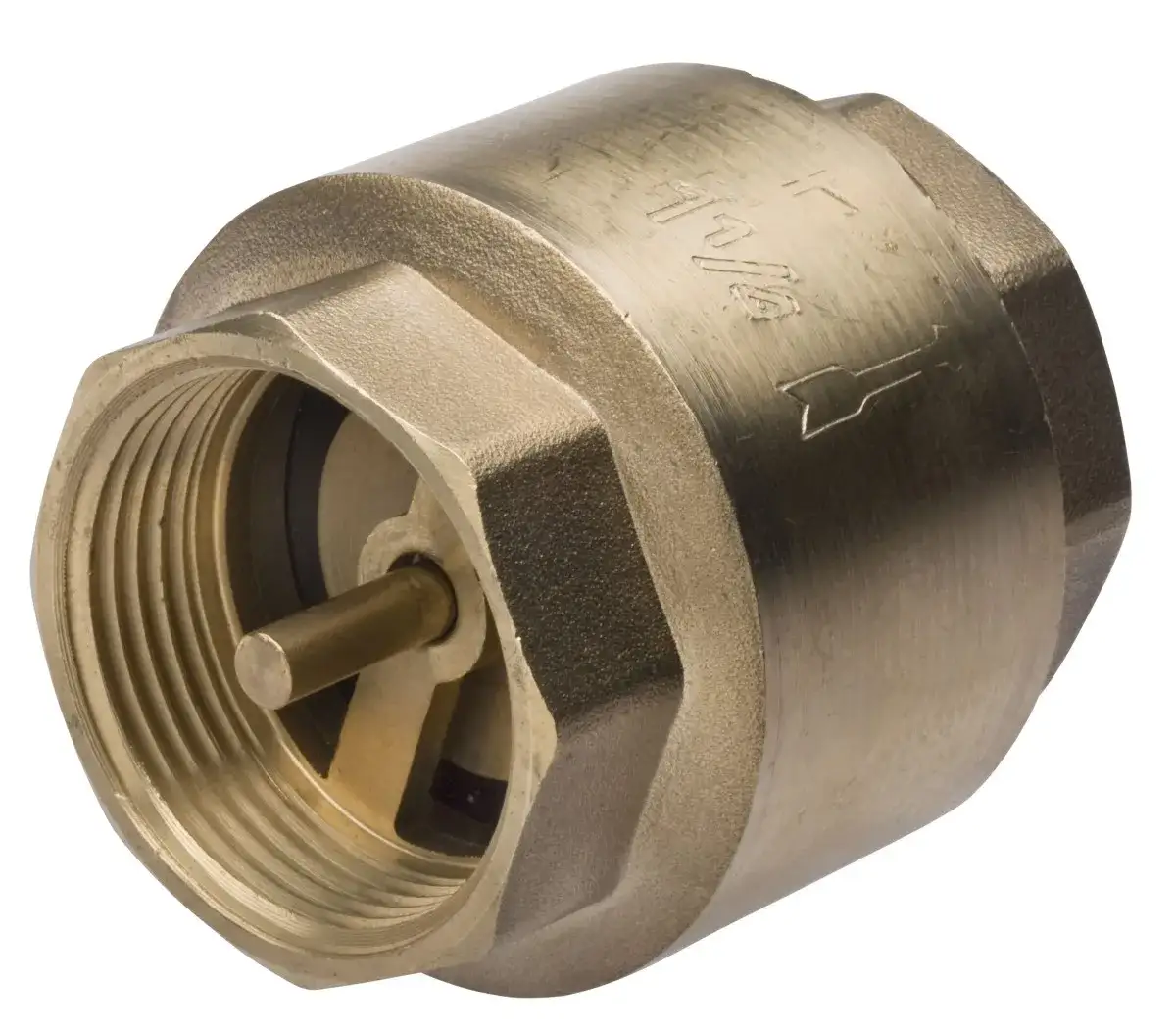

Co to jest zawór zwrotny - definicja i podstawowe funkcje
Zawór zwrotny to kluczowy element instalacji hydraulicznej, który przepuszcza medium tylko w jednym kierunku. Działa on automatycznie, bez potrzeby sterowania zewnętrznego. Jest to mechaniczne zabezpieczenie, które zapobiega cofaniu się cieczy lub gazu w instalacji. Stanowi on niezbędny element w systemach, gdzie przepływ wsteczny mógłby spowodować poważne uszkodzenia.
Zawór zwrotny chroni pompy i inne urządzenia przed uszkodzeniem. Jest szczególnie ważny w instalacjach wodociągowych i grzewczych. Zapewnia stabilną pracę systemu poprzez utrzymanie właściwego kierunku przepływu. Może być stosowany zarówno w małych instalacjach domowych, jak i dużych systemach przemysłowych.
- Zapobiega uszkodzeniom spowodowanym przepływem wstecznym
- Wydłuża żywotność pomp i innych urządzeń
- Redukuje koszty napraw i konserwacji
- Zwiększa bezpieczeństwo i niezawodność instalacji
Zasada działania zaworu zwrotnego
Zawór zwrotny jak działa opiera się na prostym mechanizmie różnicy ciśnień. Gdy ciśnienie jest wyższe przed zaworem, element zamykający (kula, klapa lub grzyb) unosi się, umożliwiając przepływ medium. Przepływ następuje tylko w jednym, założonym kierunku.
Kiedy ciśnienie przed zaworem spada poniżej ciśnienia za zaworem, element zamykający automatycznie blokuje przepływ wsteczny. Mechanizm ten działa natychmiastowo, zapewniając skuteczną ochronę instalacji. Sprężyna w niektórych modelach dodatkowo wspomaga proces zamykania.
Czytaj więcej: Jak prawidłowo zakładać uszczelki samoprzylepne do okien: skuteczny poradnik
Rodzaje zaworów zwrotnych
Zawór zwrotny rodzaje dostępne na rynku różnią się konstrukcją i zastosowaniem. Wybór odpowiedniego typu zależy od specyfiki instalacji i parametrów pracy.
| Typ | Zastosowanie | Zalety | Wady |
| Kulowy | Instalacje wodne, ścieki | Szybkie działanie, prosty montaż | Hałaśliwy przy dużych przepływach |
| Klapowy | Systemy grzewcze, klimatyzacja | Niskie opory przepływu | Wymaga okresowej konserwacji |
| Grzybkowy | Systemy wysokociśnieniowe | Wysoka szczelność | Wyższy koszt zakupu |
| Membranowy | Ciecze o niskiej lepkości | Odporność na zanieczyszczenia | Ograniczony zakres ciśnień |
Jak dobrać odpowiedni zawór zwrotny?
Dobór właściwego zaworu zwrotnego zależy przede wszystkim od parametrów instalacji. Kluczowe znaczenie ma rodzaj medium oraz warunki pracy systemu. Najważniejsze jest dopasowanie średnicy zaworu do średnicy rurociągu. Równie istotne są parametry ciśnienia i temperatury pracy.
- Maksymalne ciśnienie robocze
- Temperatura pracy medium
- Średnica nominalna przyłącza
- Materiał wykonania
- Rodzaj przyłącza (gwintowane, kołnierzowe)
Zastosowanie zaworów zwrotnych w różnych instalacjach
Zawór zwrotny zastosowanie znajduje głównie w systemach wodociągowych i grzewczych. Chroni pompy obiegowe przed przepływem wstecznym. Jest też niezbędny w instalacjach przeciwpożarowych.
W przemyśle wykorzystuje się je do zabezpieczenia linii produkcyjnych. Zapobiegają mieszaniu się mediów w rozbudowanych instalacjach. Szczególnie ważne są w systemach dozowania chemikaliów.
Stosuje się je również w instalacjach solarnych i pompach ciepła. Zabezpieczają przed wychłodzeniem zasobników. Zapewniają prawidłową cyrkulację czynnika grzewczego.
Nietypowym zastosowaniem jest wykorzystanie w akwarystyce. Zabezpieczają systemy napowietrzania przed cofaniem się wody. Znajdują też zastosowanie w systemach nawadniania ogrodów.
Montaż zaworu zwrotnego - na co zwrócić uwagę
Zawór zwrotny montaż wymaga przestrzegania kilku podstawowych zasad. Kluczowe jest zachowanie właściwego kierunku przepływu. Zawór musi być zamontowany zgodnie ze strzałką na korpusie. Należy też zachować odpowiednią odległość od kolanek i trójników.
Przed montażem trzeba dokładnie oczyścić rurociąg. Wszelkie zanieczyszczenia mogą zakłócić pracę zaworu. Ważne jest też użycie odpowiednich uszczelnień. Montaż powinien zapewnić możliwość demontażu w celach serwisowych.
Najczęstsze błędy to montaż w niewłaściwym kierunku i zbyt mocne dokręcenie. Czasem zawory są też montowane zbyt blisko źródeł turbulencji.
Konserwacja i typowe problemy z zaworami zwrotnymi
Prawidłowa konserwacja zaworu zwrotnego wymaga regularnych przeglądów. Należy sprawdzać szczelność i swobodę ruchu elementu zamykającego. Okresowo trzeba też czyścić wnętrze zaworu z osadów.
W przypadku zaworów klapowych i grzybkowych ważne jest smarowanie elementów ruchomych. Uszczelnienia należy wymieniać zgodnie z zaleceniami producenta. Zawory kulowe zwykle nie wymagają tak intensywnej konserwacji.
Typowe usterki to nieszczelność spowodowana zużyciem uszczelnień. Czasem dochodzi też do zablokowania elementu zamykającego przez zanieczyszczenia. Hałaśliwa praca może świadczyć o niewłaściwym doborze zaworu.
Co powinieneś wiedzieć o zaworach zwrotnych - kluczowe informacje
Zawór zwrotny to nie tylko prosty element instalacji, ale prawdziwy strażnik jej bezpieczeństwa. Działa automatycznie, przepuszczając medium tylko w jednym kierunku, co skutecznie chroni pompy i inne urządzenia przed uszkodzeniem. Jest dostępny w czterech głównych wariantach: kulowym, klapowym, grzybkowym i membranowym, z których każdy ma swoje specyficzne zastosowania.
Dobór odpowiedniego typu zaworu jest kluczowy dla bezawaryjnej pracy instalacji. Należy zwrócić szczególną uwagę na parametry techniczne, takie jak ciśnienie robocze, temperatura pracy czy średnica przyłącza. Prawidłowy montaż, zgodny z kierunkiem przepływu wskazanym na korpusie, oraz regularna konserwacja zapewnią długotrwałą i bezproblemową eksploatację.
Pamiętaj, że inwestycja w wysokiej jakości zawór zwrotny to nie wydatek, a zabezpieczenie przed kosztownymi awariami. Właściwie dobrany i zamontowany zawór znacząco przedłuży żywotność całej instalacji, jednocześnie redukując koszty jej utrzymania.
