W warsztacie dobrze wykonane ścięcie krawędzi robi większą różnicę, niż widać na pierwszy rzut oka: ułatwia montaż, usuwa ostre ranty i poprawia trwałość detalu. W tym tekście pokazuję, czym jest fazowanie w praktyce, jak dobrać wymiar i kąt, kiedy lepiej zrobić tylko niewielką fazkę, a kiedy przygotować krawędź pod spawanie albo pod łeb śruby.
Najważniejsze rzeczy do zapamiętania przed obróbką krawędzi
- Najpierw ustal cel: bezpieczeństwo, montaż, estetyka czy przygotowanie pod połączenie.
- Do prostych prac wystarczy gratownik, pilnik albo pogłębiacz stożkowy; do większych detali lepsza jest ukosowarka.
- Przy samym zbiciu ostrej krawędzi zwykle wystarcza niewielkie 0,2-0,5 mm, a przy śrubach stożkowych trzeba trzymać się kąta z dokumentacji.
- W metrycznych otworach pod łby stożkowe najczęściej stosuje się 90°.
- Najczęstszy błąd to zbyt duże ścięcie robione „na oko” i pozostawione zadziory po cięciu lub wierceniu.

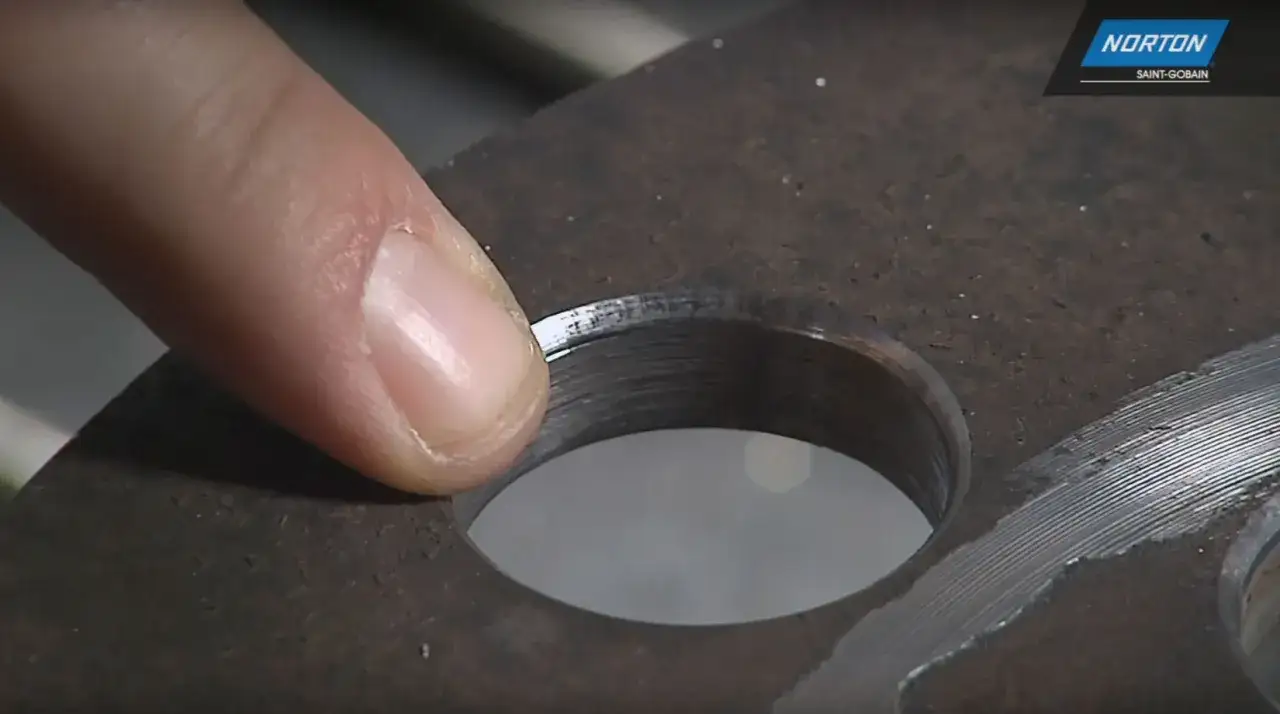

Co daje sfazowana krawędź w warsztacie
Sfazowana krawędź nie jest ozdobą samą w sobie. To przede wszystkim kontrolowane usunięcie ostrego rantu, które zmniejsza ryzyko skaleczenia, ułatwia wsunięcie elementu w gniazdo i ogranicza obijanie się powłoki podczas montażu. W praktyce dobrze dobrana faza pomaga też przy wierceniu, gwintowaniu i składaniu detali po cięciu laserem, plazmą albo po obróbce ręcznej.
Ważne jest też rozróżnienie: faza to nie to samo co zaokrąglenie. Tu chodzi o płaszczyznę pod określonym kątem, a nie o promień. Ja zwykle zaczynam od pytania, czy detal ma tylko przestać kaleczyć, czy ma też dostać miejsce pod łeb śruby albo spoinę. Od tej odpowiedzi zależy cała dalsza obróbka.
Kiedy fazowanie ma sens, a kiedy lepiej je ograniczyć
Nie każda krawędź potrzebuje takiego samego traktowania. Największy sens ma ono tam, gdzie detal będzie dotykany ręką, składany z innym elementem albo pracuje w otworze pod śrubę stożkową. Przy cienkiej blasze albo przy elemencie, który musi zachować pełny wymiar na styku, zbyt szeroka faza potrafi bardziej zaszkodzić niż pomóc.
Gdzie to naprawdę pomaga
- na otworach pod śruby z łbem stożkowym, gdy łeb ma licować z powierzchnią,
- na krawędziach, które ktoś będzie chwytał lub przesuwał ręką,
- po cięciu termicznym, gdy trzeba usunąć zadzior i lekki nadlew,
- przy detalach malowanych, bo ostre ranty częściej pokazują defekt powłoki,
- przed spawaniem, ale wtedy mówimy już o przygotowaniu złącza, a nie o zwykłym zbiciu krawędzi.
Przeczytaj również: Wyżarzanie metalu - Jak uratować twardy element?
Kiedy lepiej nie przesadzać
- gdy detal ma mały zapas materiału i każda dziesiąta milimetra ma znaczenie,
- gdy krawędź jest elementem pasowania, a nie tylko wykończenia,
- gdy faza miałaby osłabić ściankę lub zepsuć współosiowość otworu,
- gdy wystarczy samo odgratowanie, a nie pełne ścięcie materiału.
Ja nie robię większej fazy, niż wymaga tego rysunek albo realny montaż. Gdy mam już cel, mogę dobrać kąt i wymiar, bo tu szczegóły robią największą różnicę.
Jak dobrać kąt i szerokość do zadania
W praktyce najpierw patrzę na to, co ma się wydarzyć po obróbce. Jeśli chodzi tylko o usunięcie ostrego brzegu, wystarczy małe ścięcie. Jeśli w grę wchodzi łeb śruby, muszę od razu myśleć o kącie pogłębienia. A jeśli przygotowuję element pod spawanie, ważniejsza od „ładnej fazki” jest geometria rowka i powtarzalność wymiaru.
| Zadanie | Co zwykle robię | Na co zwracam uwagę |
|---|---|---|
| Zbicie ostrej krawędzi | Niewielka fazka 0,2-0,5 mm pod 45° | Chodzi o bezpieczeństwo i usunięcie zadzioru, nie o zmianę geometrii detalu. |
| Otwór pod śrubę stożkową | Pogłębienie pod 90° w układzie metrycznym | Głębokość dobieram do łba śruby, a nie „na oko”. |
| Krawędź dekoracyjna | Szersza, równa faza 1-2 mm albo zgodnie z rysunkiem | Tu liczy się powtarzalność i czyste przejście między płaszczyznami. |
| Przygotowanie pod spawanie | Ukosowanie zgodne z technologią złącza | Inny materiał, grubość i proces = inny kąt, inny luz i inna ilość materiału dodatkowego. |
Na rysunkach technicznych taki zapis bywa oznaczany jako C1 x 45° albo podobnie, ale w praktyce ważniejsze jest to, czy detal po złożeniu naprawdę pracuje tak, jak trzeba. Dopiero po takim ustaleniu sens ma dobór narzędzia, bo to ono decyduje o tempie, powtarzalności i koszcie pracy.
Narzędzia, które naprawdę się sprawdzają przy obróbce krawędzi
Wybór narzędzia zależy od materiału, liczby sztuk i tego, czy pracuję na pojedynczym detalu, czy na serii. Do jednego otworu pod śrubę nie kupuję maszyny za kilka tysięcy, ale do dużych blach albo powtarzalnych prac ręczny pilnik przestaje mieć sens. W szerokich widełkach wygląda to tak:
| Narzędzie | Kiedy użyć | Orientacyjny koszt |
|---|---|---|
| Gratownik ręczny lub skrobak | Usunięcie zadziorów z krawędzi, rur i otworów | około 20-80 zł |
| Pogłębiacz stożkowy / fazownik | Otwory pod śruby stożkowe i precyzyjne pogłębienia | około 15-100 zł za prosty model |
| Zestaw do wiertarki lub wkrętarki | Szybkie odgratowanie i lekkie pogłębienie w miękkich i średnich materiałach | około 40-200 zł |
| Szlifierka kątowa z odpowiednią tarczą | Większe krawędzie, stal konstrukcyjna, prace warsztatowe na większych elementach | najczęściej 10-40 zł za tarczę lub osprzęt, bez ceny samej szlifierki |
| Ukosowarka ręczna lub stacjonarna | Powtarzalne fazy na blachach i przygotowanie pod spawanie | zwykle od około 1 000 do 5 000+ zł |
Przy drobnych pracach najwięcej daje ostre, dobrze prowadzone narzędzie i spokojna ręka. Przy większej serii ważniejsza staje się stabilność, dlatego ukosowarka albo dobry adapter do gratowania potrafią oszczędzić sporo czasu. Z kolei aluminium lubi lekkie przejście i czyste ostrze, a stal nierdzewna szybciej pokazuje każdy błąd nacisku.
Kiedy narzędzie jest już wybrane, liczy się technika prowadzenia, bo nawet dobry sprzęt można zepsuć złym ruchem.
Jak wykonać to krok po kroku bez zadziorów
- Najpierw oczyszczam krawędź z opiłków, zgorzeliny i resztek po cięciu. Jeśli zostanie zadzior, żadna ładna faza nie uratuje detalu.
- Sprawdzam materiał i cel pracy. Przy cienkiej blasze pracuję delikatnie, przy otworze pod śrubę pilnuję kąta, a przy przygotowaniu pod spawanie opieram się na dokumentacji.
- Robię pierwsze przejście bardzo lekko. Lepiej zdjąć za mało i poprawić, niż od razu wjechać za głęboko.
- Kontroluję równomierność na całym obwodzie. W otworach patrzę, czy pogłębienie nie „ucieka” na jedną stronę.
- Na końcu usuwam pył, opiłki i sprawdzam detal pod światło oraz dotykiem. Palec od razu pokazuje, czy rant nadal jest ostry.
Przy zewnętrznych krawędziach najlepiej sprawdza się stabilne prowadzenie narzędzia pod stałym kątem. Przy otworach ważniejsze jest centrowanie niż siła docisku, bo łatwo zrobić stożek krzywy albo zbyt szeroki. W przypadku stali nierdzewnej i twardszych stopów pracuję krótszymi przejściami, żeby nie przegrzać brzegu i nie pogorszyć jakości powierzchni. Właśnie te drobiazgi decydują, czy detal wygląda profesjonalnie, czy tylko „prawie dobrze”.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę wtedy, gdy ktoś robi obróbkę krawędzi „na oko” i bez kontroli. Sama operacja jest prosta, ale łatwo ją spłycić. Zamiast poprawić montaż, można wtedy osłabić element albo stworzyć nierówność, która od razu rzuca się w oczy.
- Za duża faza - zbyt szerokie ścięcie zabiera materiał, a czasem psuje pasowanie.
- Nierówny kąt - wygląda źle i bywa problemem przy łbie śruby albo przy złączu spawanym.
- Brak odgratowania - ostre resztki po cięciu zostają pod fazą i dalej kaleczą rękę.
- Złe narzędzie do materiału - za twarde albo za tępe ostrze szybko robi więcej szkody niż pożytku.
- Za mocny docisk - szczególnie w aluminium i cienkich ściankach prowadzi do drgań, zadziorów albo przegrzania.
W praktyce jeden błąd powtarza się najczęściej: ktoś uznaje, że jeśli krawędź „już nie jest ostra”, to zadanie jest wykonane. Nie zawsze. Czasem trzeba jeszcze sprawdzić, czy wymiar zgadza się z rysunkiem, czy śruba siada równo i czy po obróbce nic nie wystaje ponad płaszczyznę. Na końcu zostaje szybka kontrola, która mówi więcej niż samo spojrzenie pod światło.
Jak oceniam gotowy detal po obróbce
Po pracy nie patrzę tylko na to, czy detal wygląda równo. Sprawdzam trzy rzeczy: bezpieczeństwo, zgodność wymiaru i funkcję montażową. Jeśli krawędź nie kaleczy, faza jest powtarzalna, a element składa się bez oporu, to znaczy, że obróbka została wykonana właściwie.
- czy po obu stronach otworu nie zostały zadziory,
- czy łeb śruby licuje z powierzchnią i nie stoi „na stożku”,
- czy ścięcie jest równe na całym obwodzie,
- czy detal nie został osłabiony bardziej, niż wymagał projekt,
- czy po obróbce nie trzeba jeszcze poprawić czyszczenia lub odtłuszczenia przed kolejnym etapem.
Jeśli mam cień wątpliwości, wracam do detalu i zdejmuję mniej, nie więcej. To jedna z tych operacji, w których łatwiej dołożyć drugi, drobny przejazd niż odzyskać materiał, który już został niepotrzebnie usunięty.
