Przepływomierz schemat jest kluczowym elementem układu zasilania silnika w nowoczesnych pojazdach. Ten niewielki czujnik odgrywa ogromną rolę w prawidłowym funkcjonowaniu silnika poprzez monitorowanie ilości powietrza wchodzącego do komory spalania. Poznanie sposobu odczytu i zrozumienie schematów przepływomierzy powietrza może okazać się niezwykle pomocne zarówno dla mechaników, jak i pasjonatów samochodów. Dzięki temu będziesz mógł lepiej zrozumieć pracę silnika oraz wykrywać i naprawiać potencjalne usterki związane z układem zasilania.
Kluczowe wnioski:- Przepływomierze powietrza są niezbędne do prawidłowego funkcjonowania silników spalinowych. Monitorują one ilość powietrza dostarczanego do komory spalania, co umożliwia optymalne dozowanie paliwa.
- Schematy przepływomierzy powietrza mogą wydawać się skomplikowane na pierwszy rzut oka, ale zrozumienie ich symboli i połączeń jest kluczowe dla prawidłowej diagnostyki i naprawy.
- Odczyt kodów błędów związanych z przepływomierzem powietrza może pomóc w identyfikacji i rozwiązaniu typowych problemów, takich jak zanieczyszczenie czujnika lub uszkodzenie okablowania.
- Regularna konserwacja i wymiana przepływomierza powietrza zgodnie z zaleceniami producenta jest ważna dla utrzymania optymalnych osiągów silnika i ekonomicznej jazdy.
- Zrozumienie działania przepływomierza powietrza i umiejętność interpretacji jego schematów może zaoszczędzić czas i pieniądze, pozwalając na samodzielne diagnozowanie i naprawianie niektórych usterek.
Rodzaje Przepływomierzy Powietrza i Schemat Ich Działania
Przepływomierz powietrza (przepływomierz schemat) to niewielki, ale niezwykle istotny element układu zasilania silnika. Jego głównym zadaniem jest precyzyjne mierzenie ilości powietrza dostarczanego do komory spalania. Na rynku dostępnych jest kilka różnych rodzajów przepływomierzy powietrza, a każdy z nich działa w nieco inny sposób.
Najpopularniejszym rodzajem jest przepływomierz strumieniowy (MAF). Wykorzystuje on zasadę pomiaru prądu grzejnego do określania masy przepływającego powietrza. W skład tego czujnika wchodzi precyzyjnie wykonana rurka oraz elementy grzejne i pomiarowe. Gdy powietrze przepływa przez rurkę, różnica temperatur między elementami pozwala obliczyć jego masę.

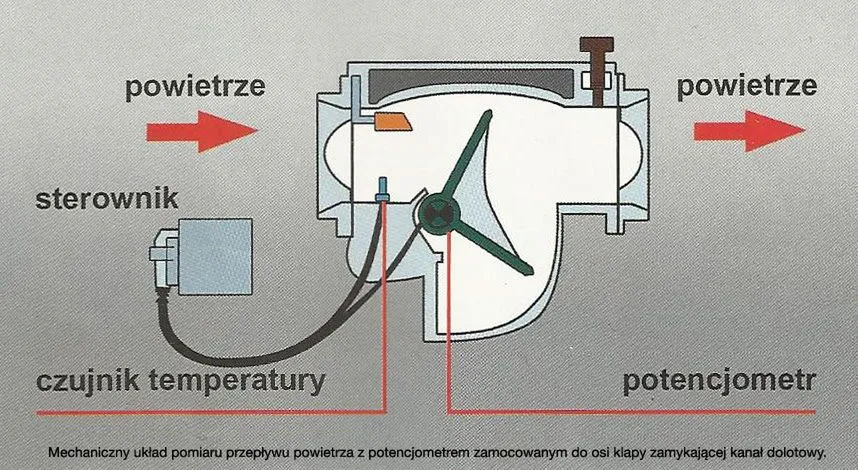

Innym często stosowanym rozwiązaniem są przepływomierze wirnikowe (VAF). Działają one na zasadzie mierzenia prędkości obrotowej niewielkiego wirnika umieszczonego w kanale dolotowym. Im więcej powietrza przepływa, tym szybciej wiruje wirnik, a czujnik rejestruje jego obroty.
Niezależnie od typu, wszystkie schematy przepływomierzy przedstawiają kluczowe elementy i połączenia elektryczne umożliwiające ich prawidłowe funkcjonowanie. Zrozumienie tych schematów jest niezbędne do przeprowadzania diagnostyki i napraw.
Znaczenie Symboli na Schematach Przepływomierzy Powietrza
Schematy przepływomierzy powietrza mogą na pierwszy rzut oka wydawać się skomplikowane. Zawierają one wiele różnych symboli i oznaczeń, których zrozumienie jest kluczowe dla właściwej interpretacji. Oto niektóre z najważniejszych symboli, na które należy zwrócić uwagę:
- Linie ciągłe reprezentują połączenia elektryczne między elementami.
- Prostokąty lub inne figury geometryczne zazwyczaj oznaczają komponenty elektroniczne, takie jak regulatory czy przetworniki.
- Strzałki wskazują kierunek przepływu sygnału lub informacji.
- Symbole rezystorów, kondensatorów i innych elementów obwodów elektrycznych są wykorzystywane w celu przedstawienia układów pomocniczych.
Zrozumienie tych symboli i ich wzajemnych powiązań jest kluczowe dla prawidłowej interpretacji schematu przepływomierza powietrza. Pozwala to na skuteczne diagnozowanie i naprawę ewentualnych usterek.
Czytaj więcej: Dlaczego Smar w Sprayu Jest Niezbędny w Każdym Warsztacie?
Metody Odczytu Danych z Przepływomierza Powietrza
Aby móc właściwie odczytać dane z przepływomierza powietrza, należy posiadać odpowiednie narzędzia diagnostyczne. Dzięki nim możliwe jest odczytanie wartości mierzonych przez czujnik, a także kodów błędów, które mogą wskazywać na konkretne usterki.
Najpopularniejszą metodą odczytu jest wykorzystanie skanerów diagnostycznych OBD-II. Urządzenia te podłączane są bezpośrednio do gniazda diagnostycznego pojazdu i umożliwiają odczyt danych w czasie rzeczywistym. Dzięki temu możliwe jest monitorowanie parametrów silnika, w tym ilości dostarczanego powietrza.
Alternatywnie, odczyt danych może być również przeprowadzany za pomocą specjalistycznych skanerów dedykowanych dla konkretnych marek samochodów. Narzędzia te często oferują bardziej zaawansowane funkcje diagnostyczne, dostosowane do specyfiki danego modelu.
Niezależnie od wybranej metody, umiejętność prawidłowego odczytu i interpretacji danych z przepływomierza powietrza jest niezbędna dla przeprowadzenia skutecznej diagnostyki układu zasilania silnika.
Kody Błędów Związane z Przepływomierzem Powietrza
Gdy przepływomierz powietrza przestaje działać prawidłowo, komputer sterujący silnikiem wykrywa nieprawidłowość i zapisuje odpowiedni kod błędu w pamięci diagnostycznej. Kody te dostarczają cennych informacji na temat przyczyny usterki, co ułatwia proces jej usunięcia.
Niektóre z najczęściej spotykanych kodów błędów związanych z przepływomierzem powietrza to:
- P0100 - Obwód czujnika przepływu powietrza (MAF) - problem z obwodem elektrycznym
- P0101 - Niski sygnał z czujnika przepływu powietrza (MAF)
- P0102 - Wysoki sygnał z czujnika przepływu powietrza (MAF)
- P0103 - Wysoki sygnał z czujnika przepływu powietrza (MAF) - zakłócenia
- P0104 - Wysoki sygnał z czujnika przepływu powietrza (MAF) - problemy z obwodem elektrycznym
Odczytanie i zrozumienie tych kodów błędów jest kluczowe dla zidentyfikowania źródła problemu i podjęcia odpowiednich działań naprawczych. Może to obejmować naprawę lub wymianę samego czujnika, a także sprawdzenie i naprawę obwodów elektrycznych.
Rozwiązywanie Typowych Problemów z Przepływomierzami Powietrza
Nawet najlepsze przepływomierze powietrza mogą czasami ulegać awariom lub nieprawidłowościom w działaniu. Oto niektóre z najczęściej występujących problemów oraz sposoby ich rozwiązywania:
Zanieczyszczenie czujnika: Przepływomierze powietrza, zwłaszcza te umieszczone bezpośrednio w kanale dolotowym, są narażone na osadzanie się zanieczyszczeń, takich jak kurz, pył czy resztki oleju. Może to prowadzić do nieprawidłowych odczytów i zakłóceń w działaniu. Rozwiązaniem jest regularne czyszczenie czujnika zgodnie z instrukcją producenta.
Uszkodzone okablowanie: Jeśli okablowanie łączące przepływomierz z komputerem sterującym silnika jest uszkodzone lub nieprawidłowo podłączone, może to powodować błędy odczytu lub całkowity brak komunikacji. W takim przypadku należy sprawdzić i ewentualnie wymienić uszkodzone przewody.
Podsumowanie
Zrozumienie działania i umiejętność interpretacji schematów przepływomierza powietrza ma kluczowe znaczenie dla prawidłowej diagnostyki i naprawy układu zasilania silnika. Dzięki temu możliwe jest skuteczne identyfikowanie i rozwiązywanie problemów związanych z nieprawidłowym działaniem tego kluczowego czujnika.
Regularne przeglądy i konserwacja przepływomierza zgodnie z zaleceniami producenta, a także umiejętność odczytu kodów błędów i analizy schematu mogą znacząco wydłużyć żywotność tego elementu oraz zapewnić optymalne osiągi i ekonomiczną pracę silnika. Wiedza ta jest nieocenionym atutem zarówno dla profesjonalnych mechaników, jak i pasjonatów motoryzacji.
