Zawór mieszający to kluczowy element instalacji grzewczej, który kontroluje temperaturę wody w systemie. Jest niezbędny do prawidłowego funkcjonowania ogrzewania. Jego głównym zadaniem jest łączenie wody o różnych temperaturach z różnych obiegów. Precyzyjne ustawienie zaworu wpływa bezpośrednio na wydajność całego układu.
Właściwy montaż i regulacja zaworu mieszającego zapewnia nie tylko komfort cieplny, ale także chroni instalację przed uszkodzeniem. Proces ustawienia wymaga kilku prostych kroków. Szczególną uwagę należy zwrócić na lokalizację montażu oraz prawidłowe podłączenie wszystkich elementów.
Najważniejsze informacje:- Zawór musi być zamontowany w odpowiednim miejscu - za pompą w instalacji grzewczej, przed pompą w systemach CWU
- Oznaczenia na zaworze (Z - zasilanie, P - powrót) są kluczowe dla prawidłowego podłączenia
- Początkowa regulacja zawsze zaczyna się od ustawienia pozycji środkowej
- Minimalna temperatura powrotu do kotła powinna wynosić 50-60°C
- Dostępność zaworu jest istotna dla przyszłej konserwacji
- W przypadku siłownika elektrycznego konieczna jest jego prawidłowa kalibracja
Do czego służy zawór mieszający w instalacji grzewczej?
Zawór mieszający to kluczowy element każdej instalacji grzewczej, który odpowiada za regulację temperatury wody w systemie. Jego głównym zadaniem jest łączenie strumieni wody o różnych temperaturach, co pozwala na precyzyjną kontrolę temperatury w całym układzie. Dzięki prawidłowemu ustawieniu zaworu mieszającego możemy skutecznie chronić kocioł przed korozją niskotemperaturową.
Właściwa regulacja zaworu mieszającego ma bezpośredni wpływ na efektywność energetyczną całego systemu grzewczego. System z odpowiednio wyregulowanym zaworem zapewnia nie tylko optymalny komfort cieplny, ale również znaczące oszczędności w zużyciu paliwa. Ponadto, prawidłowo działający zawór wydłuża żywotność kotła i chroni instalację przed uszkodzeniem.
Wybór odpowiedniego miejsca montażu zaworu
Lokalizacja zaworu mieszającego ma kluczowe znaczenie dla jego prawidłowego funkcjonowania. W przypadku instalacji grzewczej, zawór powinien być zamontowany za pompą, natomiast w systemach ciepłej wody użytkowej - przed pompą.
Przed przystąpieniem do montażu zaworu mieszającego, należy dokładnie zaplanować jego umiejscowienie. Właściwa lokalizacja zapewni optymalną wydajność i ułatwi późniejszą obsługę urządzenia.
- Montaż minimum 50 cm od źródła ciepła
- Instalacja w pozycji poziomej lub pionowej zgodnie z zaleceniami producenta
- Zachowanie odpowiedniej odległości od ścian i innych elementów instalacji
- Unikanie montażu na rurach prowadzących do naczynia przelewowego
Dostępność serwisowa to istotny aspekt instalacji zaworu mieszającego. Miejsce montażu musi umożliwiać swobodny dostęp do zaworu podczas prac konserwacyjnych i regulacyjnych.
Prawidłowe podłączenie rur do zaworu

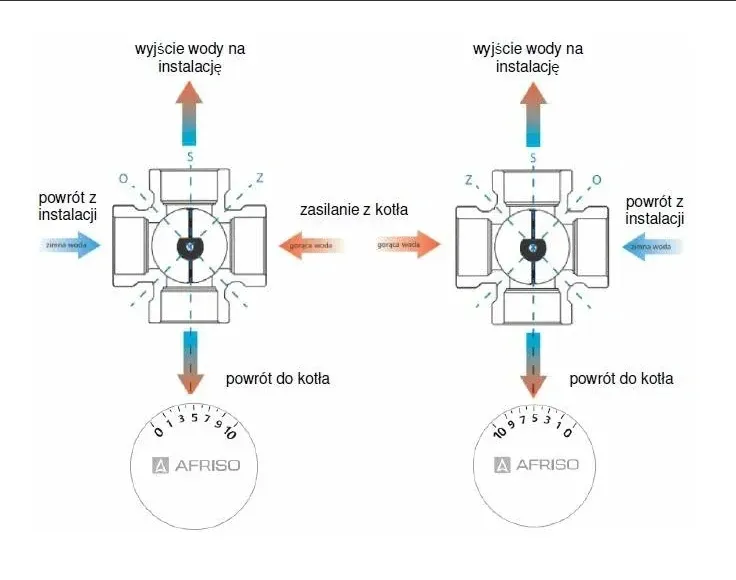

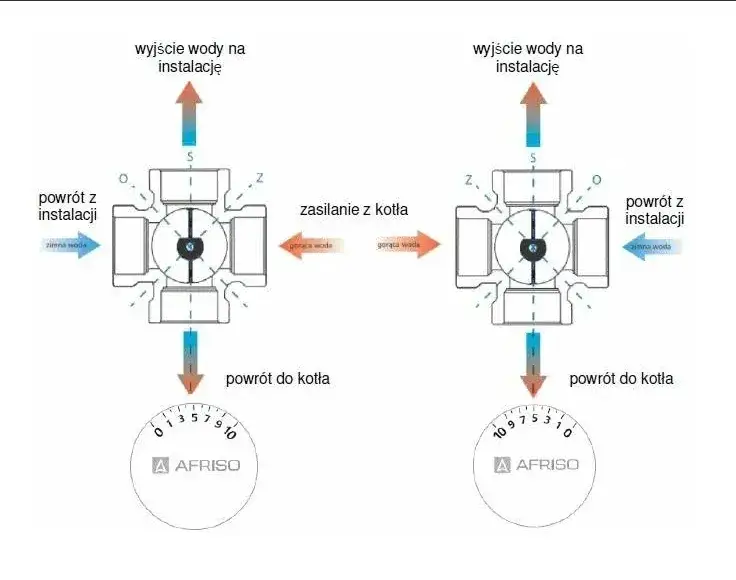

Jak podłączyć zawór mieszający? Pierwszym krokiem jest identyfikacja oznaczeń na króćcach zaworu. Każdy króciec ma swoje specyficzne oznaczenie, które wskazuje kierunek przepływu wody. Oznaczenia te są kluczowe dla prawidłowego działania całego układu.
Kierunek przepływu wody jest zazwyczaj oznaczony strzałkami na korpusie zaworu. Należy bezwzględnie przestrzegać tych oznaczeń, aby zapewnić prawidłowe mieszanie wody w systemie.
| Oznaczenie | Funkcja |
| Z | Zasilanie z kotła |
| P | Powrót do kotła |
| ZI | Zasilanie instalacji |
| PI | Powrót z instalacji |
Proces podłączenia zaworu mieszającego rozpoczynamy od króćca zasilającego z kotła (Z). Następnie podłączamy wyjście na instalację (ZI), a na końcu wykonujemy podłączenie powrotu (P).
Czytaj więcej: Jak ustawić zawory w C-330: kompletna instrukcja dla początkujących
Ustawienie pozycji początkowej zaworu mieszającego

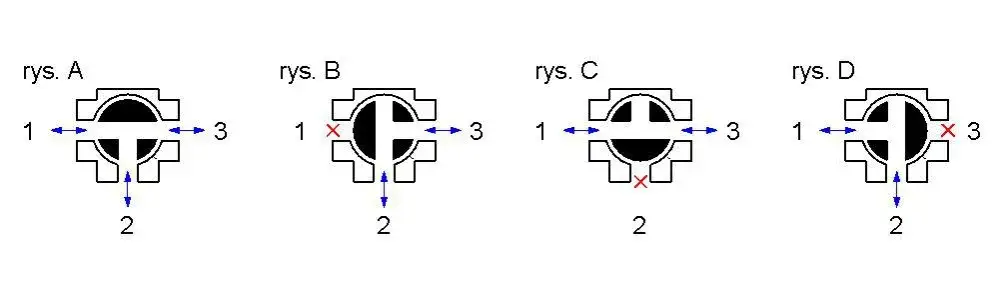

Jak ustawić zawór mieszający w pozycji początkowej? Kluczowym elementem jest ustawienie zaworu w pozycji środkowej, co odpowiada wartości 5 na skali 0-10. To punkt wyjścia do dalszej regulacji.
Precyzyjna regulacja zaworu mieszającego wymaga dokładnego dopasowania znaczników na pokrętle do skali. Właściwe ustawienie początkowe ma fundamentalne znaczenie dla późniejszej pracy zaworu.
Po wykonaniu wstępnych ustawień należy zweryfikować ich poprawność. Znaczniki powinny być dokładnie wyrównane, a ruch pokrętła płynny.
Regulacja temperatury w systemie
Jak wyregulować zawór mieszający, aby osiągnąć optymalną temperaturę? W przypadku zaworów ręcznych, regulacji dokonujemy poprzez obracanie pokrętła. Zawory z siłownikiem elektrycznym oferują możliwość elektronicznej regulacji, co zapewnia większą precyzję.
Regulacja wymaga systematycznego podejścia i kontroli temperatury. System potrzebuje czasu na stabilizację po każdej zmianie ustawień.
- Minimalna temperatura powrotu do kotła: 50-60°C
- Optymalna temperatura zasilania instalacji: 70-80°C
- Maksymalna temperatura bezpieczeństwa: 90°C
Montaż i kalibracja siłownika elektrycznego
Jak zamontować zawór mieszający z siłownikiem elektrycznym? Montaż rozpoczynamy od precyzyjnego ustawienia zaworu w pozycji środkowej. Siłownik musi być zamontowany zgodnie z instrukcją producenta, z zachowaniem właściwego położenia względem zaworu.
Pozycja siłownika względem zaworu ma kluczowe znaczenie dla prawidłowej pracy całego układu. Należy zwrócić szczególną uwagę na oznaczenia kierunku obrotu.
Jak skalibrować zawór mieszający? Kalibrację przeprowadzamy poprzez ustawienie krańcówek siłownika w pozycjach odpowiadających pełnemu otwarciu (10) i zamknięciu (0) zaworu.
| Etap kalibracji | Czynność |
| 1 | Ustawienie pozycji środkowej |
| 2 | Programowanie krańcówek |
| 3 | Test pełnego zakresu ruchu |
| 4 | Weryfikacja działania |
Konserwacja i kontrola zaworu mieszającego
Regularna konserwacja to podstawa długotrwałej i bezawaryjnej pracy zaworu. Systematyczne przeglądy pozwalają wykryć potencjalne problemy, zanim staną się poważne. Właściwa konserwacja obejmuje sprawdzenie szczelności połączeń, płynności ruchu pokrętła oraz czystości zaworu.
Przeglądy zaworu mieszającego najlepiej wykonywać co 6 miesięcy. W okresie grzewczym warto zwiększyć częstotliwość kontroli do 3 miesięcy.
Typowe oznaki zużycia zaworu to utrudniony ruch pokrętła i nieszczelności. Przy wystąpieniu takich symptomów należy niezwłocznie przeprowadzić serwis urządzenia.
Kompleksowa instrukcja obsługi i konserwacji zaworu mieszającego
Prawidłowe ustawienie i montaż zaworu mieszającego to kluczowy element sprawnie działającej instalacji grzewczej. Proces wymaga starannego wykonania kilku etapów: wyboru odpowiedniej lokalizacji, właściwego podłączenia rur oraz precyzyjnej kalibracji.
Sukces całej instalacji zależy od zachowania właściwej kolejności działań. Zaczynamy od montażu zaworu mieszającego w odpowiednim miejscu, następnie wykonujemy prawidłowe podłączenie króćców, a kończymy na dokładnej regulacji temperatury. W przypadku zaworów z siłownikiem elektrycznym niezbędna jest dodatkowa kalibracja.
Nie można zapominać o regularnej konserwacji systemu. Kontrola zaworu mieszającego co 3-6 miesięcy oraz szybka reakcja na pierwsze oznaki nieprawidłowości znacząco wydłużą żywotność urządzenia. Przestrzeganie tych zasad zapewni efektywne działanie systemu grzewczego i komfort cieplny w pomieszczeniach.
