Montaż zaworu trójdrożnego nie jest trudny, ale nie wybacza przypadkowego podłączenia portów ani złego miejsca wpięcia w instalację. W praktyce to właśnie schemat montażu decyduje o tym, czy układ będzie stabilnie mieszał wodę, chronił kocioł i nie będzie powodował wahań temperatury. Poniżej pokazuję, jak czytać oznaczenia na korpusie, jak wykonać montaż krok po kroku i na co zwrócić uwagę przed pierwszym uruchomieniem.
Najważniejsze zasady montażu zaworu trójdrożnego w instalacji grzewczej
- Najpierw sprawdź oznaczenia portów na korpusie i schemat producenta, a dopiero potem tnij rury.
- Zawór musi mieć łatwy dostęp serwisowy i nie może pracować pod naprężeniem od źle spasowanych przewodów.
- W układach CO i CWU montaż względem pompy bywa inny, więc nie kopiuj jednego schematu do każdej instalacji.
- Po montażu zawsze sprawdź szczelność, odpowietrzenie i lekkość pracy zaworu.
- Jeśli instalacja ma sterować temperaturą automatycznie, rozważ siłownik zamiast samej regulacji ręcznej.
Czym jest zawór trójdrożny i kiedy naprawdę go potrzebujesz
W instalacjach grzewczych najczęściej pracuje on jako zawór mieszający, czyli element, który łączy dwa strumienie wody o różnej temperaturze i podaje do obiegu wartość bardziej odpowiednią dla kotła, grzejników albo podłogówki. Spotyka się też wersje przełączające, dlatego nie zakładam z góry, że każdy zawór trójdrożny działa identycznie.
W praktyce taki zawór przydaje się tam, gdzie trzeba stabilizować temperaturę, chronić źródło ciepła przed zbyt zimnym powrotem albo rozdzielać przepływ między dwoma obiegami. W domowych kotłowniach i małych instalacjach to bardzo użyteczny element, ale tylko wtedy, gdy jest dobrany do funkcji układu. Sama obecność zaworu niczego jeszcze nie załatwia - liczy się sposób jego wpięcia.
Jeżeli instalacja ma kilka obiegów, pompę obiegową albo automatykę sterującą, zawór trójdrożny przestaje być „dodatkiem”, a staje się częścią logiki całego systemu. I właśnie dlatego zanim zaczniesz montaż, trzeba poprawnie odczytać schemat podłączenia.
To prowadzi do najważniejszego etapu: właściwego ustawienia portów, kierunku przepływu i miejsca montażu względem pompy.
Jak czytać schemat podłączenia i wybrać miejsce montażu
Ja zawsze zaczynam od korpusu zaworu, a nie od rur. Producenci zwykle oznaczają króćce literami A, B i AB albo numerami, a do tego dodają strzałkę kierunku przepływu. To ważne, bo ten sam typ zaworu może pracować jako mieszający albo przełączający, a układ przyłączy nie zawsze wygląda tak samo „na oko”.
| Oznaczenie | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| AB | Port wspólny, przez który zwykle przepływa strumień po zmieszaniu albo kierowany dalej do obiegu | Nie zakładaj jego funkcji bez sprawdzenia instrukcji konkretnego modelu |
| A | Jedno z dwóch przyłączy roboczych | W zależności od typu zaworu może pełnić inną rolę niż w innym modelu |
| B | Drugie przyłącze robocze | Podłącz je zgodnie ze schematem, a nie według domysłu |
| Strzałka lub znak kierunku | Wskazuje dopuszczalny kierunek pracy lub przepływu | To ważniejsze niż przyzwyczajenie instalatora z poprzedniej realizacji |

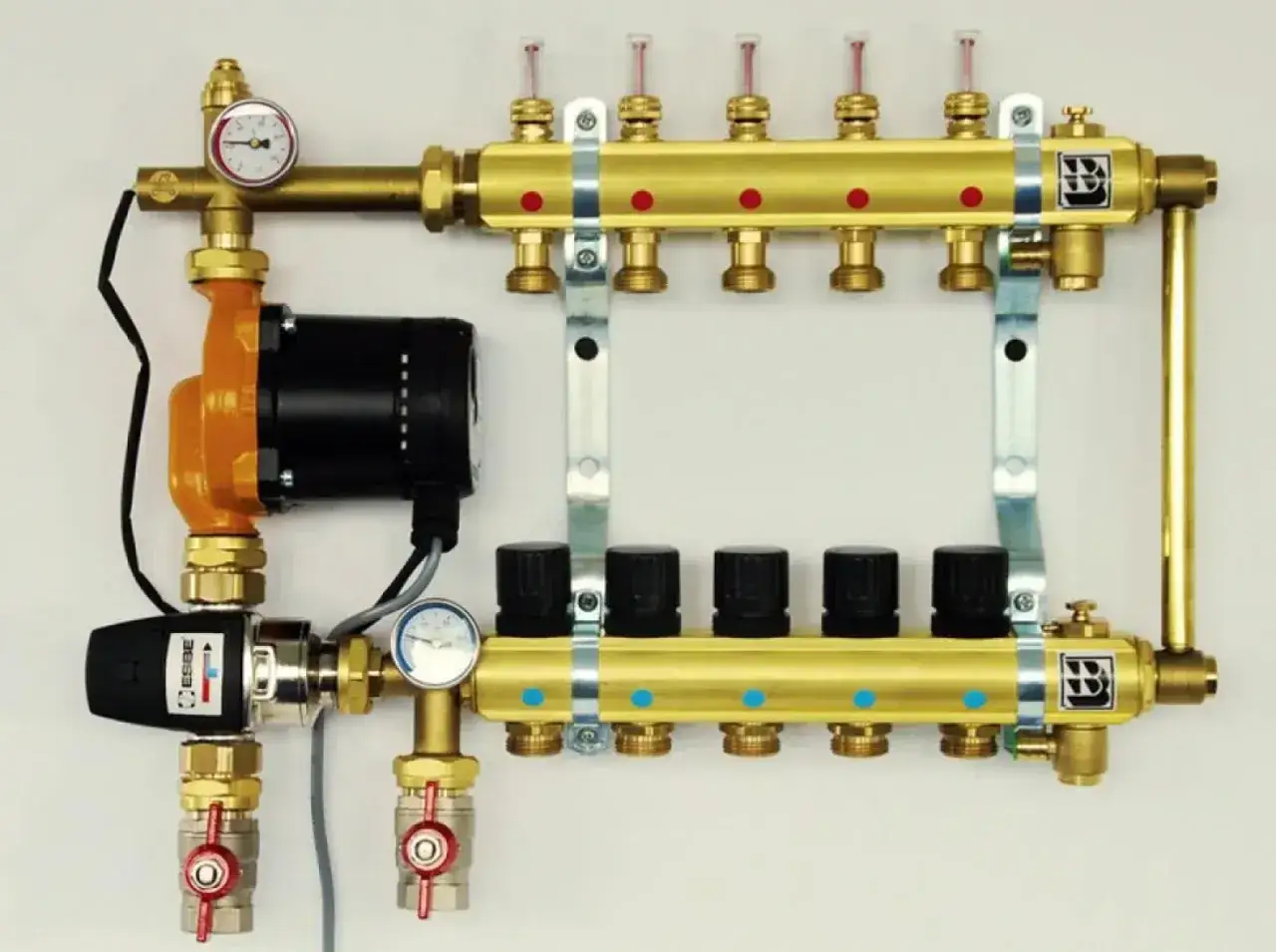

W praktyce montaż zależy też od tego, co zawór ma robić w układzie. W obiegach CO często ustawia się go tak, by współpracował z pompą po stronie instalacji grzewczej, a w obiegach CWU schemat bywa inny. Nie traktuję jednak żadnej wersji jako uniwersalnej reguły do skopiowania z internetu - pierwszeństwo ma dokumentacja producenta zaworu i schemat całej kotłowni.
Ważna jest również sama pozycja montażowa. Zawór zwykle można zamontować pionowo albo poziomo, ale trzeba zostawić miejsce na obsługę, ewentualny siłownik i swobodny dostęp do pokrętła. Jeśli korpus będzie skręcony pod naprężeniem albo schowany za rurami, późniejsza regulacja stanie się męcząca, a serwis - niepotrzebnie kosztowny.
Gdy schemat jest już jasny, można przejść do samego montażu. Tu liczy się kolejność prac, bo większość problemów wynika nie z samego zaworu, ale z pośpiechu przy podłączaniu rur.
Montaż zaworu trójdrożnego krok po kroku
Do pracy przygotowuję przede wszystkim: zawór trójdrożny, klucze do rur, uszczelki, taśmę teflonową, jeśli producent dopuszcza takie uszczelnienie, oraz narzędzia do cięcia rur. Przydaje się też pojemnik na wodę, szmaty i coś do odpowietrzenia instalacji. Jeśli przewody trzeba przyciąć, robię to dopiero po dokładnym przymierzeniu elementu.
- Odłączam instalację i spuszczam czynnik z tej sekcji, w której będę pracował. Nie montuję zaworu „na mokro”, bo to kończy się bałaganem i niedokładnym skręceniem połączeń.
- Przymierzam zawór na sucho i sprawdzam, czy porty pasują do zamierzonego układu. Na tym etapie łatwo jeszcze poprawić błąd bez cięcia kolejnych odcinków rur.
- Docinam przewody na właściwą długość i oczyszczam końcówki z opiłków oraz zanieczyszczeń. W starych instalacjach ten krok ma ogromne znaczenie, bo brud bardzo szybko niszczy nowy element.
- Uszczelniam połączenia zgodnie z typem gwintu. Przy gwintach stożkowych sprawdza się taśma teflonowa lub pakuły, ale przy połączeniach z płaską uszczelką nie zastępuję uszczelki dodatkową warstwą taśmy.
- Wkręcam zawór bez nadmiernej siły. Zbyt mocne dokręcanie potrafi zdeformować korpus albo obciążyć rury, a wtedy zawór pracuje ciężej i szybciej zaczyna przeciekać.

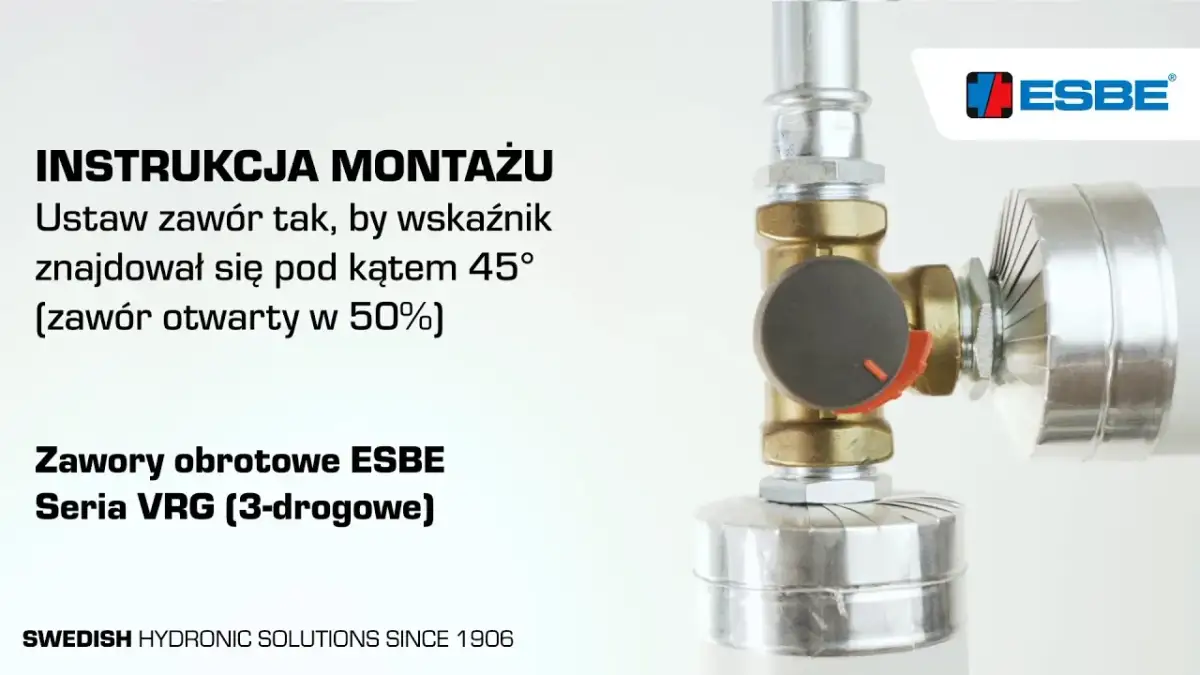

- Po montażu ustawiam zawór w pozycji pośredniej, jeśli tak zaleca producent, i dopiero wtedy napełniam układ. Dzięki temu pierwsze uruchomienie jest spokojniejsze i łatwiej ocenić, czy wszystko pracuje równomiernie.
- Na końcu odpowietrzam obieg, sprawdzam każdy styk pod kątem wycieku i obserwuję, czy zawór zmienia położenie lekko, bez szarpania.
Jeżeli zawór ma współpracować z siłownikiem, montuję napęd dopiero po mechanicznym sprawdzeniu całego układu. Najpierw zawór ma działać lekko ręcznie, dopiero potem dokładam automatykę. To oszczędza czas, bo łatwiej wychwycić błąd zanim elektronika zacznie go maskować.
Kiedy montaż jest zakończony, najczęściej wychodzą na jaw nie tyle wady samego zaworu, ile pomyłki w układzie albo zbyt szybkie uruchomienie bez kontroli przepływu.
Najczęstsze błędy, które psują pracę układu
W praktyce widzę kilka powtarzalnych błędów, które potrafią zniweczyć nawet dobrze dobrany element. Najbardziej kosztowne są te, których nie widać od razu, bo instalacja działa, ale pracuje niestabilnie.
- Odwrócone porty - zawór miesza nie tak, jak powinien, przez co temperatura na obiegu skacze albo w ogóle nie da się jej ustabilizować.
- Zły kierunek przepływu - pompa zaczyna pracować w niekorzystnych warunkach, pojawia się hałas, a czasem także słabszy przepływ.
- Brak miejsca serwisowego - po kilku miesiącach każdy dostęp do zaworu wymaga rozbierania pół kotłowni.
- Uszczelnienie niepasujące do typu złącza - zamiast stabilnego połączenia pojawiają się sączenia albo nieszczelność po pierwszym grzaniu.
- Montowanie nowego zaworu w brudnej instalacji - osad, rdza i resztki starej instalacji szybko blokują pracę wkładki mieszającej.
Jeśli system jest stary, nie zaczynam od regulacji zaworu, tylko od porządnego płukania obiegu i sprawdzenia, czy nie potrzebuje filtra skośnego albo separatora zanieczyszczeń. To detal, który często robi większą różnicę niż sama marka zaworu.
Po wyeliminowaniu tych błędów zostaje najważniejsze pytanie: jak ustawić zawór, żeby naprawdę robił to, czego oczekuje instalacja, a nie tylko wyglądał na dobrze zamontowany.
Jak ustawić zawór po montażu i kiedy dodać siłownik
Samo przykręcenie zaworu nie kończy pracy. Dopiero nastawa pokazuje, czy instalacja będzie miała właściwą temperaturę i stabilny przepływ. Przy kotłach na paliwo stałe często dąży się do tego, by temperatura powrotu utrzymywała się w okolicach 50-60°C, ale zawsze trzeba to odnieść do konkretnego źródła ciepła i zaleceń producenta.
Jeśli układ zasila ogrzewanie podłogowe, nastawy będą inne niż przy grzejnikach. Podłogówka zwykle wymaga niższej temperatury zasilania i bardziej precyzyjnego mieszania, dlatego zawór ręczny bywa tam tylko rozwiązaniem tymczasowym. W bardziej rozbudowanych instalacjach lepiej sprawdza się siłownik ze sterownikiem, bo utrzymuje temperaturę bez ciągłego kręcenia pokrętłem.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Regulacja ręczna | Prosty układ, jedna strefa grzewcza, stałe warunki pracy | Mało awaryjna, tania, łatwa do zrozumienia | Wymaga korekt przy zmianach pogody i obciążenia |
| Siłownik z automatyką | Większy dom, kilka obiegów, sterowanie pogodowe lub strefowe | Stabilniejsza temperatura i wygodniejsza obsługa | Większy koszt i więcej elementów do poprawnego ustawienia |
Ja siłownik dodaję dopiero wtedy, gdy wiem, że mechaniczna część pracuje bez oporu, a kierunek działania zaworu jest zgodny z projektem. Jeśli napęd ma walczyć z błędnym montażem, to tylko ukryje problem na krótko.
Po ustawieniu zaworu zostaje jeszcze ostatnia kontrola. To właśnie ona często przesądza, czy po uruchomieniu instalacji nie trzeba będzie wracać do kotłowni z kluczem i wiadrem po kilku godzinach.
Co sprawdzam przed pierwszym uruchomieniem
Zanim odpalę instalację, robię krótką kontrolę końcową. To prosty nawyk, ale bardzo skuteczny, bo pozwala wyłapać błędy zanim pojawi się realna awaria albo zalanie podłogi w kotłowni.
- Sprawdzam, czy porty A, B i AB zgadzają się ze schematem producenta.
- Patrzę, czy zawór ma swobodę ruchu i nie jest skręcony przez sztywno prowadzone rury.
- Kontroluję szczelność wszystkich połączeń, zanim instalacja zacznie pracować na wyższej temperaturze.
- Odpowietrzam obieg do momentu, aż pompa pracuje równo i bez typowego „bulgotania”.
- Jeśli jest siłownik, sprawdzam zasilanie, kierunek pracy i zakres otwarcia.
- W starszym układzie upewniam się, że filtr i ewentualny separator zanieczyszczeń nie są pominięte.
Jeżeli instalacja jest mocno zamulona, nie warto zaczynać od precyzyjnej regulacji, tylko od uporządkowania obiegu. Nowy zawór w brudnym systemie bardzo szybko zaczyna pracować gorzej, a to tworzy fałszywe wrażenie, że problem leży w samym elemencie. Dobrze dobrany i poprawnie zamontowany zawór trójdrożny ma po prostu stabilizować temperaturę, chronić źródło ciepła i pracować bez ciągłych poprawek.
